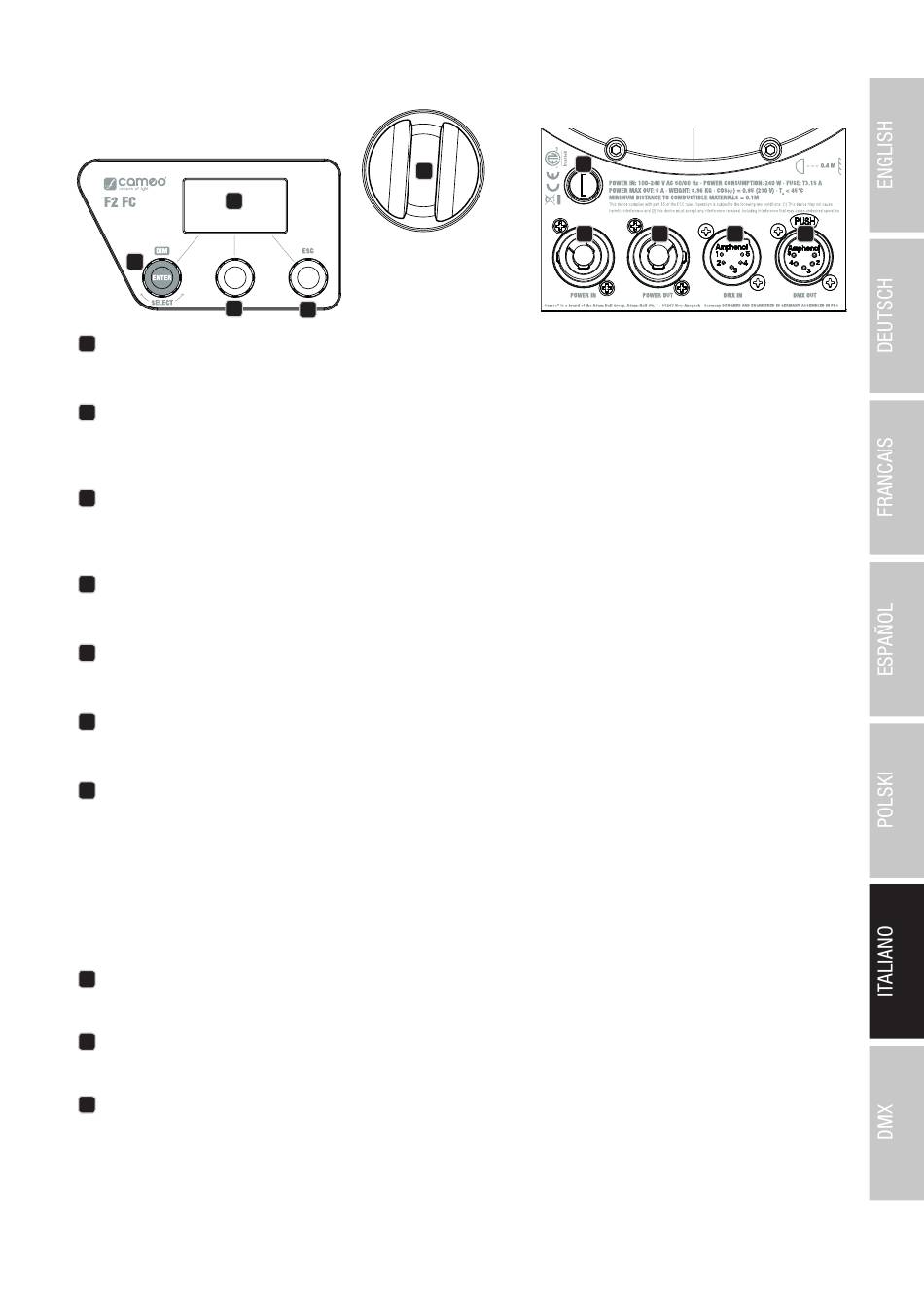

COLLEGAMENTI, ELEMENTI DI COMANDO E DI INDICAZIONE

6
7
8
POWER IN
1
Presa di ingresso Neutrik powerCON TRUE1. Tensione di esercizio 100 - 240 V AC / 50 - 60 Hz.
POWER OUT
2
Presa di uscita Neutrik powerCON TRUE1 per l'alimentazione elettrica di altri proiettori CAMEO. Assicurarsi che il totale della corrente
assorbita di tutti i dispositivi collegati all'apparecchio non superi il valore indicato in Ampere (A).
FUSE
3
Portafusibili per microfusibili 5 x 20 mm. NOTA IMPORTANTE: Sostituire il fusibile solo con un altro dello stesso tipo e con gli stessi valori
(T3,15A/250V). Qualora il fusibile dovesse scattare ripetutamente rivolgersi a un centro di assistenza autorizzato.
DMX IN
4
Connettore XLR maschio a 5 poli per il collegamento di un dispositivo di controllo DMX (ad es. mixer DMX).
DMX OUT
5
Connettore XLR femmina a 5 poli per il reindirizzamento del segnale di controllo del DMX.
6 OLED DISPLAY
Visualizzazione della modalità di funzionamento attualmente attivata e delle voci del menu operativo.
7 DIM / ENTER / SELECT
Codificatore rotativo/a pressione per la regolazione e il controllo del proiettore.
DIM - Nelle modalità di funzionamento stand-alone CCT, HSI, Direct LED, Gel, User Color e Play Loop il codificatore ha la funzione del
dimmer master (ruotare il codificatore).
ENTER - 1. Premendo su ENTER si accede al livello di menu per la selezione della modalità di funzionamento (Mode) 2. Per accedere al
livello inferiore nella struttura del menu. 3. Premendo su ENTER si conferma la modifica di un valore (per esempio la modifica dell'indirizzo DMX).
SELECT - Ruotare il codificatore per selezionare le voci di menu sul rispettivo livello di menu e modificare un valore in una di tali voci (per
es. l'indirizzo DMX).
La funzione del codificatore girevole a pulsante (ruotare e premere) è visualizzata nella rispettiva voce di menu al centro del display (riga
8
centrale = ruotare, riga inferiore = premere).
9 ESC - Se il funzionamento a pressione del codificatore a destra non è esplicitamente indicato nella parte inferiore destra del display, la
pressione sul codificatore avrà la funzione di consentire l'accesso al livello superiore nella struttura del menu.
ZOOM
10
Su entrambi i lati dell'alloggiamento è presente una manopola di regolazione per la regolazione manuale dell'angolo di emissione. I due
pulsanti si trovano uno di fronte all'altro sull'alloggiamento e sono collegati meccanicamente l'uno all'altro. Ruotando una manopola di
regolazione, l'angolo di emissione del proiettore può essere regolato in continuo da 53° a 17°; il tubo dello zoom con lente Fresnel viene
spinto fuori o dentro l'alloggiamento grazie all'ingranaggio e alla cremagliera. Quanto più il tubo dello zoom sporge dall'alloggiamento tanto
più piccolo è l'angolo di emissione; grazie ad un dispositivo di arresto, il tubo non può essere rimosso dall'alloggiamento.
10
9
3
