Einrichtung
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
Hinweis: Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Einsatzposition.
1
Montage des Lenkrads
Für diesen Arbeitsschritt erforderliche
Teile:
1
Lenkrad
Verfahren
Hinweis: Diese Schritte treffen nur auf Modellnr. 07266TC
und 07273TC zu.
1. Lösen Sie die Laschen hinten am Lenkrad, mit denen
die mittlere Abdeckung befestigt ist. Entfernen Sie die
Abdeckung.
2. Entfernen Sie die Mutter und Scheibe von der
Lenkwelle.
3. Ziehen Sie das Lenkrad und die Scheibe auf die Welle
auf. Stellen Sie das Lenkrad und die Welle so, dass
der Querspeicher horizontal steht, wenn die Reifen
geradeaus stehen und die dickere Speiche des Lenkrads
senkrecht nach unten weist.
4. Befestigen Sie das Lenkrad mit der Mutter an der Welle
(Bild 3). Ziehen Sie die Mutter auf 24-29 Nm an
Beschreibung
Lenkrad
Keine Teile werden benötigt
Bedienungsanleitung
Motor-Bedienungsanleitung
Ersatzteilkatalog
Sicherheitsschulungsmaterial
Registrierungskarte
Abnahmeformular vor der Auslieferung
Qualitätsbescheinigung
Schlüssel
Menge
Montieren Sie das Lenkrad (nur Modell
1
07266TC und 07273TC).
Aktivieren Sie die Batterie (nur Modell
–
07266TC und O7273TC).
1
1
1
Lesen Sie die Bedienungsanleitung und
1
schauen Sie sich das Schulungsmaterial
1
an, bevor Sie die Maschine einsetzen.
1
1
2

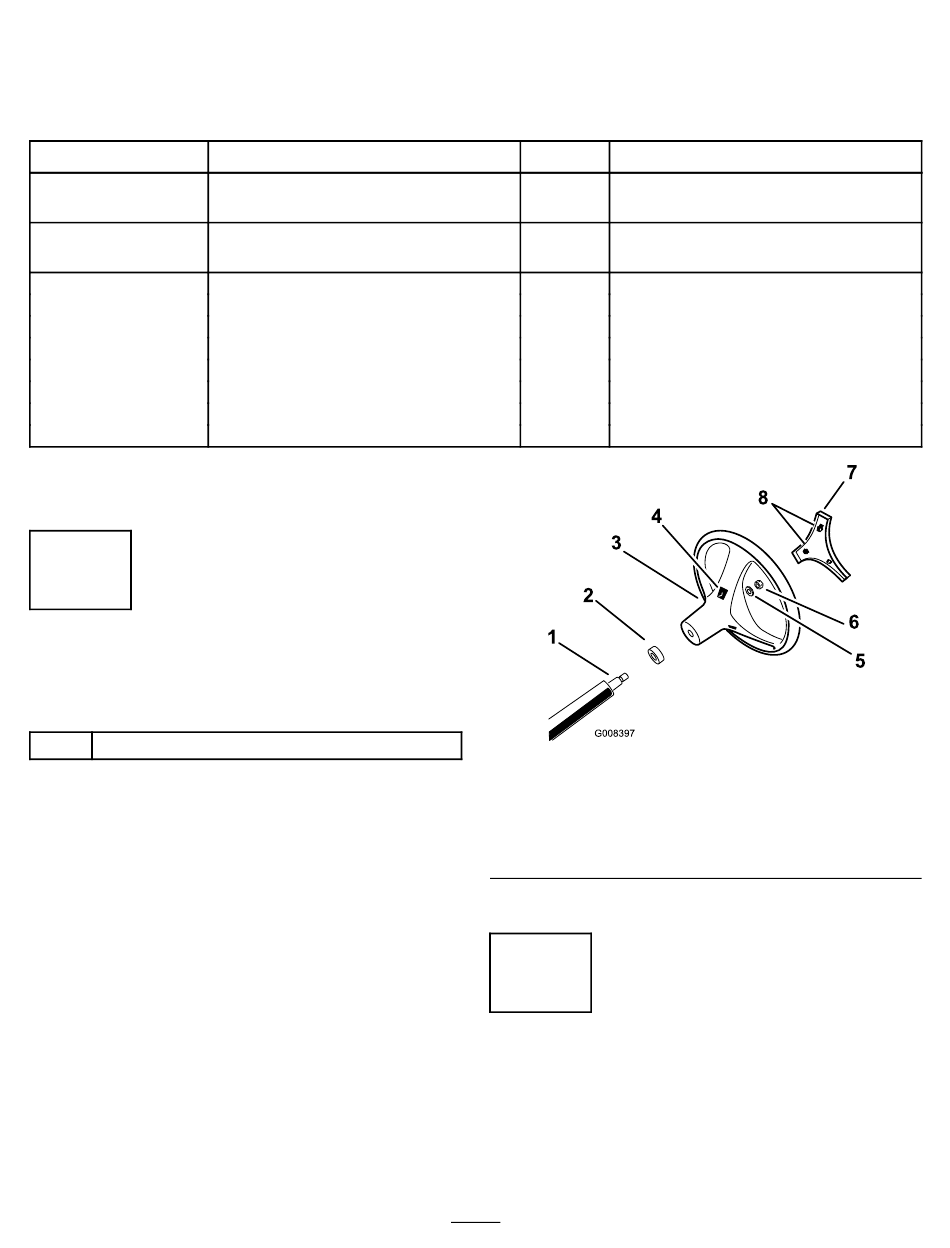

1. Lenkwelle
2. Schaumdichtung
3. Lenkrad
4. Nasenschlitze im Lenkrad
5. Drücken Sie die mittlere Abdeckung auf.
2
Aktivieren der Batterie
Keine Teile werden benötigt
Verfahren
Keine
11
Verwendung
Bild 3
5. Scheibe
6. Mutter
7. Abdeckung
8. Laschen in Abdeckung
