Wartung
5.3

Abschleppen der Maschine

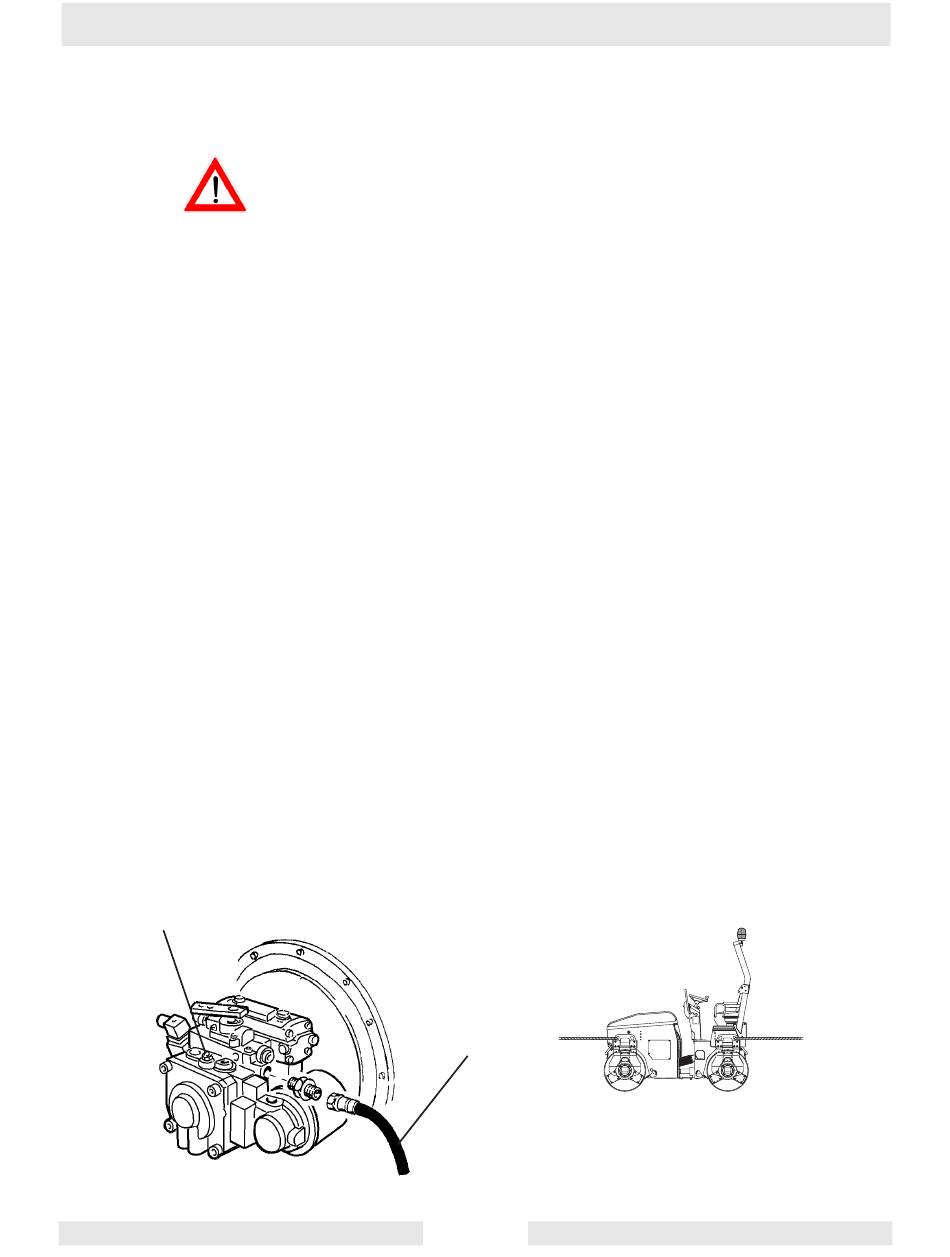

S. Zeichnung: wc_gr001092
WARNUNG
B
wc_tx000194de.fm
Vor Lösen der negativen Bremsen und dem Bypass-Schalten der
Fahrantriebspumpe sicherstellen, daß die Hydraulikanlage nicht mit
Druck beaufschlagt ist, die Walzen mit den Sicherungskeilen
blockieren und warten, bis der Motor abgekühlt ist. Die Batterie mit
dem dafür vorgesehenen Schalter abtrennen.
Bypass-Schalten der Fahrantriebspumpe
Motorhaube öffnen. Bypass-Schraube B auf der Fahrantriebspumpe
entgegen dem Uhrzeiger 2 1/2-3 Drehungen drehen.
Lösen der negativen Bremsen
Zum Lösen der negativen Bremsen muß man:
• von der Fahrantriebspumpe den Schlauch A abbauen, der das
Hydrauliköl zu den Fahrmotoren befördert;
• am Schlauch H eine Handpumpe G anschließen, die imstande
ist, unter Druck stehendes Öl (18 - 23 bar) einzugeben und die
Anlage mit diesem Druck zu beaufschlagen.
Abschleppen
Die Maschine an ein für das Abschleppen geeignetes Fahrzeug
anhand einer starren Stange koppelt. Die Walzensicherungskeile
entfernen und kontrollieren, ob beide Walzen frei drehen.
ANMERKUNG: Nur auf ebenen Straßen ohne Gefälle abschleppen.
Höchstgeschwindigkeit: 1 km/h.
Die Maschine nur über kurze Strecken abschleppen.
Vor Entfernen
Kopplungsstange die Funktion der negativen Bremsen wieder
herstellen. Dazu die Wirkung der Handpumpe auf die Bremsen
wegnehmen. Den Schlauch der Bremsanlage wieder an die
Fahrantriebspumpe anschließen.
BB98535
der für das Abschleppen
A
46
RD 25
verwendeten
BB98550
wc_gr001092
