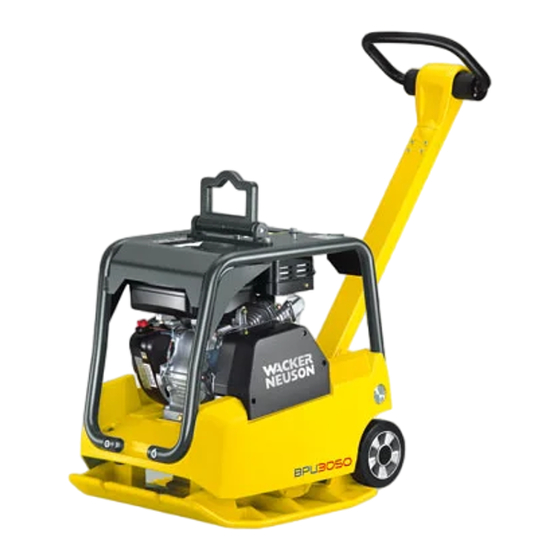

WACKER BPU 2540 Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für WACKER BPU 2540
Inhaltszusammenfassung für WACKER BPU 2540
- Seite 1 0210447de 07.2010 Vibrationsplatte BPU 2540 BPU 3050 Betriebsanleitung...
- Seite 2 Hersteller Wacker Neuson SE Preußenstraße 41 80809 München www.wackerneuson.com Tel.: +49-(0)89-354 02-0 Fax: +49-(0)89-354 02-390 Original-Betriebsanleitung...
- Seite 3 Ihnen diese Aufmerksamkeit mit einem störungsfreien Betrieb und einer hohen Verfügbarkeit danken. Defekte Geräteteile sind umgehend auszutauschen! Bei Fragen zu Betrieb oder Wartung wenden Sie sich bitte an Ihren Wacker Neuson Ansprechpartner. Alle Rechte vorbehalten, insbesondere das Recht der Vervielfältigung und Ver- breitung.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten Beschreibung Max. zulässige Schräglage ..............23 Funktionsbeschreibung ...............24 Transport zum Arbeitsort Empfehlungen zum Verdichten Betrieb Startvorbereitung .................28 Motor starten ..................28 Vorwärts- und Rückwärtsfahrt .............29 Motor ausschalten ................29 Wartung Wartungsplan ..................30 Motorölstand prüfen ................31 Motoröl wechseln ................32 Luftfilter reinigen / Luftfilter-Einsätze wechseln ........33 Zündkerze prüfen / reinigen / ersetzen ..........34 Erregerkeilriemen prüfen ..............35 Erregerkeilriemen wechseln ..............35... -
Seite 5: Sicherheit
2 Sicherheit Sicherheit Grundsatz Stand der Technik Das Gerät ist nach dem neuesten Stand der Technik und den anerkannten si- cherheitstechnischen Regeln gebaut. Dennoch können bei seiner unsachgemä- ßen Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter oder Beeinträchtigungen des Geräts und anderer Sachwerte entstehen. - Seite 6 Anbauen von Zubehör, das nicht von Wacker Neuson stammt. Ersatzteile, die von Wacker Neuson stammen, können Sie unbedenklich einbau- Zubehör, das für Ihr Gerät im Wacker Neuson Lieferprogramm erhältlich ist, kön- nen Sie unbedenklich anbauen. Beachten Sie dazu die Anbauvorschriften in die- ser Betriebsanleitung.
- Seite 7 Lassen Sie beschädigte oder defekte Bauteile umgehend ersetzen! Weitere Information entnehmen Sie dem Kapitel Störungsbeseitigung. Ersatzteile, Zubehör Verwenden Sie nur Ersatzteile von Wacker Neuson oder solche, die in Bauart und Qualität den Originalteilen gleichwertig sind. Verwenden Sie nur Zubehör von Wacker Neuson.
-
Seite 8: Qualifikation Des Bedienpersonals
2 Sicherheit Länderspezifische Vorschriften Beachten Sie auch länderspezifische Vorschriften, Normen und Richtlinien zu Unfallverhütung und Umweltschutz, z. B. Umgang mit Gefahrstoffen, Tragen persönlicher Schutzausrüstung. Ergänzen Sie die Betriebsanleitung um weitere Anweisungen zur Berücksichti- gung betrieblicher, behördlicher, nationaler oder allgemeingültiger Sicherheits- richtlinien. - Seite 9 2 Sicherheit Fehlbedienung Bei Fehlbedienung, Missbrauch oder Bedienung durch ungeschultes Personal drohen Gefahren für die Gesundheit des Bedieners oder Dritter, sowie für das Gerät oder andere Sachwerte. Pflichten des Betreibers Der Betreiber muss dem Bediener die Betriebsanleitung zugänglich machen und sich vergewissern, dass der Bediener sie gelesen und verstanden hat.
-
Seite 10: Transport
Technische Daten. Arbeiten Sie mit Gehörschutz besonders aufmerksam und umsichtig, da Sie Ge- räusche, z. B Schreie oder Signaltöne nur eingeschränkt wahrnehmen. Wacker Neuson empfiehlt, immer Gehörschutz zu tragen. Transport Gerät ausschalten Schalten Sie vor dem Transport das Gerät aus und lassen Sie den Motor abküh- len. -
Seite 11: Betriebssicherheit
2 Sicherheit Verladen Verladerampen müssen tragfähig und standsicher sein. Stellen Sie sicher, dass keine Personen durch Umkippen, Herabfallen oder Wegrutschen der Geräte sowie durch Hoch- oder Herabschlagen von Gerätetei- len gefährdet werden. Bringen Sie Bedienteile und bewegliche Komponenten in Transportstellung. Sichern Sie das Gerät gegen Umkippen, Herabfallen oder Wegrutschen mit Ver- zurrgurten. - Seite 12 2 Sicherheit Sicherheit im Arbeitsbereich Wenn Sie mit dem Gerät arbeiten, achten Sie besonders auf folgende Punkte: Elektrische Leitungen oder Rohre im Arbeitsbereich. Gasleitungen oder Wasserleitungen im Arbeitsbereich. Gerät in Betrieb nehmen Beachten Sie die Sicherheits- und Warnhinweise am Gerät und die der Be- triebsanleitung.
-
Seite 13: Sicherheit Beim Betrieb Von Vibrationsplatten
2 Sicherheit Lagerort Lagern Sie das abgekühlte Gerät nach dem Betrieb an einem abgesperrten, sau- beren, frostgeschützten und trockenen Ort, der für Kinder unzugänglich ist. Keine Starthilfe-Sprays verwenden Brandgefahr durch hochentzündliche Starthilfe-Sprays. Verwenden Sie keine Starthilfe-Sprays. Starthilfesprays sind hochentzündlich und können Fehlzündungen sowie Motor- schaden verursachen. - Seite 14 DIN 4150-3. Außerdem muss der Untergrund über ausreichende Tragfähigkeit zur Aufnahme der Verdichtungsenergie verfügen. Ziehen Sie in Zweifelsfällen einen Sachver- ständigen (mit Schwerpunkt Bodenmechanik) bei der Beurteilung hinzu. Für etwaige Schäden an Gebäuden übernimmt Wacker Neuson keine Haftung. Betriebsanleitung...
-
Seite 15: Sicherheit Beim Betrieb Von Verbrennungsmotoren
2 Sicherheit Sicherheit beim Betrieb von Verbrennungsmotoren Auf Schäden prüfen Überprüfen Sie mindestens einmal pro Schicht den ausgeschalteten Motor auf Undichtheit und Risse an Kraftstoffleitung, Tank und Tankdeckel. Betreiben Sie das Gerät nicht, wenn Schäden oder Mängel erkennbar sind. Lassen Sie Schäden und Mängel umgehend beseitigen. Gefahren beim Betrieb Bei Verbrennungsmotoren entstehen Gefahren besonders beim Betrieb und beim Tanken. - Seite 16 2 Sicherheit Vorsichtsmaßnahmen beim Tanken Befolgen Sie beim Tanken folgende sicherheitsrelevante Hinweise: Nicht in der Nähe von offenem Feuer tanken. Nicht rauchen. Vor dem Tanken Motor ausschalten und abkühlen lassen. In gut belüfteter Umgebung tanken. Kraftstoffbeständige Schutzhandschuhe und bei Spritzgefahr Schutzbrille und Schutzkleidung tragen.
-
Seite 17: Sicherheit Beim Betrieb Von Hydraulikgeräten
Einstellungen an diesem Motor dürfen nur von einem Fachmann vorge- nommen werden. Nehmen Sie für nähere Informationen Kontakt mit dem nächstgelegenen Motor- oder Wacker Neuson Ansprechpartner auf. Gesundheitsgefahr durch Abgase Warnung Die Abgase dieses Motors enthalten Chemikalien, von denen der Staat Kalifor- nien weiß, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden... - Seite 18 Vermeiden Sie insbesondere Kontakt mit heißen Betriebsstoffen. Verbren- nungs- und Verbrühungsgefahr. Entsorgen Sie ersetzte oder verschüttete Betriebsstoffe gemäß den gelten- den Bestimmungen zum Umweltschutz. Wenn Betriebsstoffe aus dem Gerät austreten, Gerät nicht mehr betreiben und umgehend vom Wacker Neuson Ansprechpartner reparieren lassen. Betriebsanleitung...
-
Seite 19: Sicherheits- Und Hinweisaufkleber
2 Sicherheit 2.10 Sicherheits- und Hinweisaufkleber Auf Ihrem Gerät befinden sich Aufkleber, die wichtige Anweisungen und Sicher- heitshinweise enthalten. Halten Sie alle Aufkleber leserlich. Ersetzen Sie fehlende oder unleserliche Aufkleber. Die Artikelnummern der Aufkleber finden Sie im Ersatzteilkatalog. Pos. Aufkleber Beschreibung Das herabfallende Gerät kann schwere Verletzungen verursachen, z. - Seite 20 2 Sicherheit Pos. Aufkleber Beschreibung Unsachgemäße Handhabung kann schwere Motorschäden verursachen. Bei Verwendung des integrierten Fahrwerks immer Motor ausschalten. Bei laufendem Motor ist die Motor- schmierung in Transportstellung nicht ge- währleistet. Desweiteren besteht die Ge- fahr von Ölaustritt aus der Kurbelgehäu- seentlüftung.
-
Seite 21: Technische Daten
Technische Daten Technische Daten BPU 2540 BPU 3050 Artikel-Nr. 0008954 0008955 Länge x Breite x Höhe 733 x 400 x 1170 733 x 500 x 1170 Betriebsgewicht Vor- und Rücklauf m/min: Flächenleistung Kraftübertragung Vom Antriebsmotor über Fliehkraftkupplung und Keilriemen direkt auf den Erreger... - Seite 22 Technische Daten BPU 2540 BPU 3050 Ölmenge Hydrauliksteuerung Hydrauliköl Fuchs Renolin MR 520 Ölmenge Schalldruckpegel am 89 dB (A) 93 dB (A) Bedienerplatz Der gewichtete Effektivwert der Beschleunigung - ermittelt nach EN ISO 5349 Unsicherheit K (*) Entspricht der installierten Nutzleistung gemäß Richtlinie 2000/14/EG.
-
Seite 23: Beschreibung
Beschreibung Beschreibung Max. zulässige Schräglage T01090D.fm... -
Seite 24: Funktionsbeschreibung
Beschreibung Funktionsbeschreibung Die für die Verdichtung erforderliche Vibration wird von dem mit der Untermasse (4) fest verbundenen Erreger (5) erzeugt. Dieser Erreger ist als Zentralschwinger mit gerichteten Schwingungen konstruiert. Ein solches Prinzip erlaubt durch Verdrehen der Unwuchten (13) eine Änderung der Schwingungsrichtung. Damit ist ein stufenloser Übergang zwischen Rüttlung im Vorlauf, im Stand und im Rücklauf möglich. - Seite 25 Beschreibung Ober- Untermasse sind durch schwingungsabsorbierende Gummimetallpuffer (11) miteinander verbunden. Diese Dämpfung verhindert ein Übertragen der sehr hohen Frequenzen auf die Obermasse (3). Damit bleibt die Funktionstüchtigkeit Antriebsmotors trotz hoher Verdichtungsleistung erhalten. T01090D.fm...
-
Seite 26: Transport Zum Arbeitsort
Transport zum Arbeitsort Transport zum Arbeitsort Voraussetzungen: ∗ Verwenden Sie zum Transport der Vibrationsplatte nur geeignete Hebezeuge mit einer Mindesttraglast von 200kg. ∗ Beim Transport immer den Motor ausschalten! ∗ Deichsel senkrecht stellen und einrasten. ∗ Geeignete Anschlagmittel dafür vorgesehenen Zentralaufhängung (15) anschlagen. -
Seite 27: Empfehlungen Zum Verdichten
Empfehlungen zum Verdichten Empfehlungen zum Verdichten 4.0.1 Bodenbeschaffenheit max. Schütthöhe mehreren Faktoren Bodenbeschaffenheit wie Feuchtigkeit, Kornverteilung usw. abhängig. Für diesen Wert eine exakte Angabe zu machen ist deshalb nicht möglich. Empfehlung: Einzelfall max. Schütthöhe durch Verdichtungsversuche und Bodenproben ermitteln. 4.0.2 Verdichtung am Hang Folgende Punkte sind beim Verdichten an geneigten Flächen (Hänge, Böschungen) zu beachten:... -
Seite 28: Betrieb
Betrieb Betrieb Startvorbereitung Prüfen Sie vor dem Start des Motors folgende Punkte: Kraftstoffstand – Tank sollte mindestens halb voll sein. Motorölstand. Luftfilter. Kraftstoffleitungen auf Dichtheit. Äußere Schraubverbindungen auf festen Sitz. Motor starten c1 c2 wc_gr000655 Kraftstoffhahn öffnen (a1). Kaltstart: Choke schließen (d2) . Warmstart: Choke öffnen (d1). -
Seite 29: Vorwärts- Und Rückwärtsfahrt
Betrieb Vorwärts- und Rückwärtsfahrt Schaltbügel in Fahrtrichtung drücken. Hinweis:Die Vorlauf- bzw. Rücklaufgeschwindigkeit ist stufenlos variierbar. Motor ausschalten Gashebel in Leerlauf-Position nach rechts schieben (c3). Motorschalter auf “OFF” stellen (b1). Kraftstoffhahn schließen (a2). T01092D.fm... -
Seite 30: Wartung
Wartung Wartung Wartungsplan Täglich Nach den Monatlich Jährlich Tätigkeit ersten oder alle oder alle Betrieb 20 Std. 100 Std. 300 Std. Luftfilter prüfen: - Beschädigung. - Fester Sitz. - Filtereinsatz - bei Bedarf reinigen oder wechseln. Tankverschluss auf Dichtheit prüfen - bei Bedarf wechseln. -
Seite 31: Motorölstand Prüfen
Wartung Motorölstand prüfen Gerät gerade auf eine ebene Fläche stellen. Verschmutzungen im Bereich des Ölmessstabs entfernen. Ölmessstab (1) herausdrehen und mit einem sauberen, faserfreien Putzlap- pen abwischen. Ölmessstab wieder ganz eindrehen und erneut herausdrehen. Prüfen: Der Motorölstand muss zwischen unterer und oberer Markierung sein. -
Seite 32: Motoröl Wechseln
Wartung Motoröl wechseln Hinweis: Die Arbeitsfläche sollte mit einer wasserundurchlässigen Folie zum Schutz des Bodens ausgelegt sein (Umweltschutz). Gerät gerade auf eine ebene Fläche stellen. Motor auf handwarme Temperatur bringen, entweder durch abkühlen oder warmlaufen lassen. Motor ausschalten. Verschmutzungen im Bereich des Ölmessstabs (1) und des befestigten Öl- ablassschlauchs (bei 3) entfernen. -
Seite 33: Luftfilter Reinigen / Luftfilter-Einsätze Wechseln
Wartung Luftfilter reinigen / Luftfilter-Einsätze wechseln Der Luftfilter ist mit zwei Luftfilter-Einsätzen ausgestattet. WARNUNG Feuer- und Explosionsgefahr bei Verwendung unsachgemäßer Reinigungsmittel. Teile nicht mit Benzin oder anderen Lösungsmitteln reinigen. Hinweis: Unter ungünstigen, trockenen und staubigen Bedingungen müssen Sie den Luftfilter täglich reinigen. Ersetzen Sie die Luftfilter-Einsätze, wenn Sie den Schmutz nicht mehr entfernen können. -
Seite 34: Zündkerze Prüfen / Reinigen / Ersetzen
Wartung Zündkerze prüfen / reinigen / ersetzen WARNUNG Heißer Auspuff! Berührung kann zu Verbrennungen führen. Zündkerze nur bei abgekühltem Motor herausdrehen. Zündkerzenstecker abziehen. Zündkerze mit Zündkerzenschlüssel herausdrehen. Elektroden mit Drahtbürste reinigen. Isolator (2) prüfen – bei Beschädigungen die Zündkerze ersetzen. Elektrodenabstand (1) prüfen und einstellen –... -
Seite 35: Erregerkeilriemen Prüfen
Wartung Erregerkeilriemen prüfen Keilriemenschutz entfernen. Erregerkeilriemen auf Beschädigungen prüfen. Beschädigten Erregerkeilrie- men ersetzen. Spannung prüfen. Keilriemenschutz wieder anschrauben und mit Drehmomentschlüssel mit 10 Nm festziehen. Erregerkeilriemen wechseln Keilriemenschutz entfernen. 3 Schrauben an der Motorkeilriemenscheibe entfernen. Äussere Hälfte der Keilriemenscheibe entfernen. Erregerkeilriemen wechseln. -
Seite 36: Erregerölstand Prüfen
Wartung Erregerölstand prüfen Gerät gerade auf eine ebene Fläche stellen. Verschmutzungen im Bereich der Einfüllbohrung entfernen. Einfüllbohrung öffnen. Prüfen: Ölstand muss bis zum Gewindeanfang der Einfüllbohrung reichen. Bei Bedarf Erregeröl durch die Einfüllbohrung einfüllen. Hinweis: Zum leichteren Einfüllen Trichter verwenden. Einfüllbohrung verschließen und mit Drehmomentschlüssel mit 100 Nm fest- ziehen. -
Seite 37: Störung
Zu viel Hydrauliköl im Deichselkopf. korrigieren. Rücklaufgeschwindigkeit zu gering Ursache Abhilfe Zu wenig Hydrauliköl im Deichselkopf. Hydrauliköl auffüllen. Kein Vorlauf Ursache Abhilfe Mechanische Störung. Wacker Neuson Service einschalten. Verlust von Hydrauliköl Ursache Abhilfe Wacker Neuson Service einschalten. Undichtigkeiten, Hydraulikschlauch defekt. T01094D.fm... -
Seite 38: Motor Läßt Sich Nicht Starten
Störung Motor läßt sich nicht starten Ursache Abhilfe Kraftstofftank leer. Kraftstoff auffüllen. Kraftstoffhahn geschlossen. Öffnen. Luftfilter verschmutzt. Reinigen. Motorschalter steht auf OFF. Motorschalter auf ON stellen. Reversierstarter defekt. Reparieren. Ölstandswarnsystem hat Motoröl nachfüllen. abgeschaltet. T01094D.fm... -
Seite 39: Eg-Konformitätserklärung
EG-Konformitätserklärung Hersteller Wacker Neuson SE Preußenstraße 41, 80809 München Produkt BPU 2540 BPU 3050 Produkt-Art Vibrationsplatte Artikel-Nr. 0008954 0008955 Installierte Nutzleis- tung Gemessener Schall- dB(A) leistungspegel Garantierter Schall- dB(A) leistungspegel Konformitätsbewertungsverfahren nach 2000/14/EG, Anhang VIII, 2005/88/EG bei folgender Prüfstelle: VDE Prüf- und Zertifizierungsinstitut, Merianstraße 28, 63069 Offenbach/Main Richtlinien und Normen Hiermit erklären wir, dass dieses Produkt den einschlägigen Bestimmungen und Anforde-...
