Erregersystem - Wacker Rd 25 Betriebsanleitung

Betrieb

4.12 Erregersystem

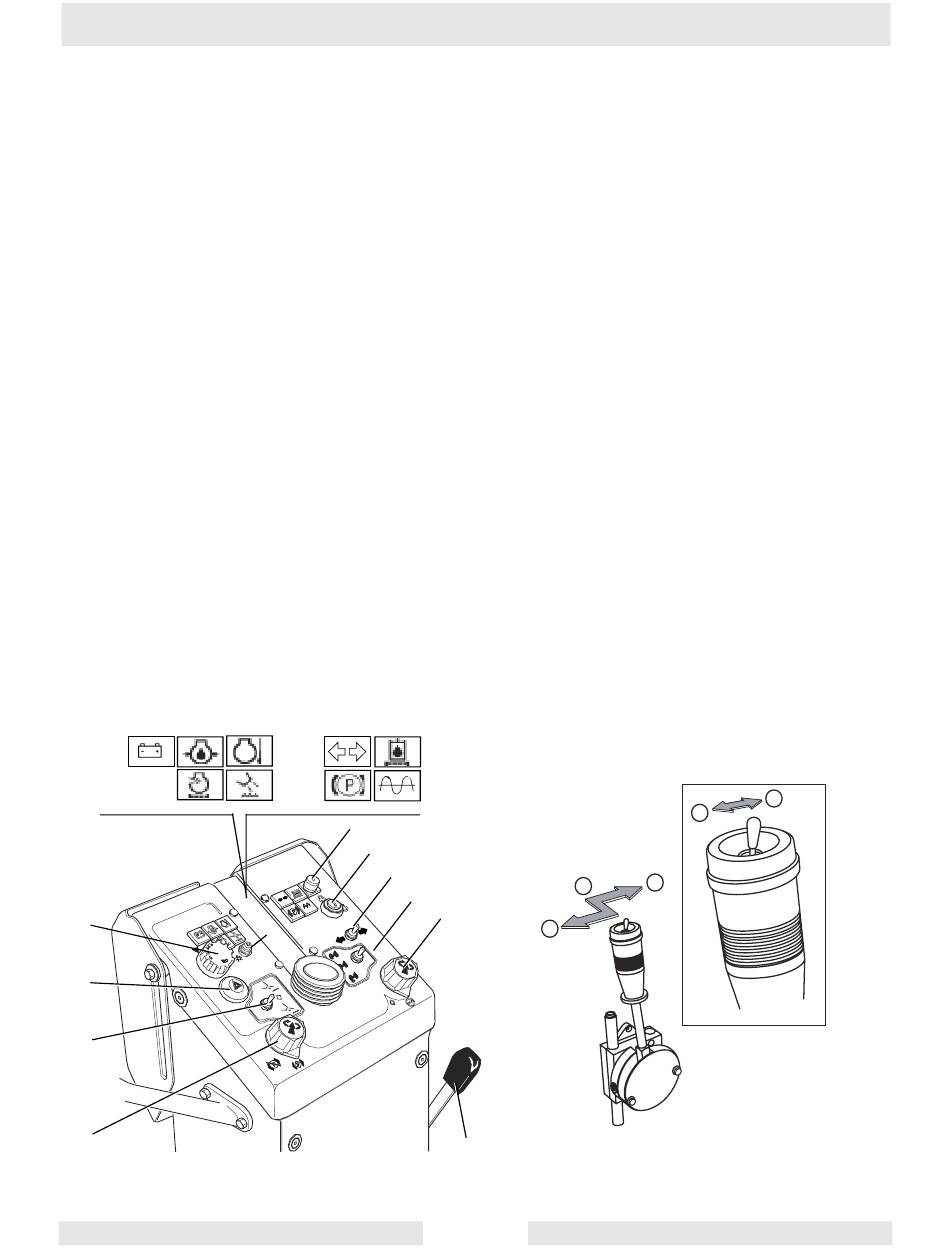

S. Zeichnung: wc_gr000845, wc_gr000846
D
C
W
U
J
N
T
Z
wc_tx000193de.fm
Das elektrisch betätigte Vibrationssystem wirkt auf beide Bandagen.
Der Antrieb erfolgt über eine Zahnradpumpe; der Hydraulikmotor an
der Seite der hinteren Walze ist auf der Welle der Exzentermasse über
eine Kupplung aufgezogen. Die Vibrationsvorrichtung wird über einen
Schalter auf dem Fahrtrichtungshebel eingeschaltet; eine Reihe von
Puffern vermeiden die Übertragung der Schwingungen an den
Rahmen.
Wahl der Vibration
Mit diesem Wahlschalter Q wird die Vibration der Maschine auf beiden
bzw. nur auf der vorderen Bandage gewählt und kann dann mit dem
Vibrationsschalter R auf dem Fahrtrichtungshebel der Maschine
aktiviert werden.
Mit dem Wahlschalter in "Position 1" ist die Vibration auf beiden
Bandagen aktiv, mit dem Wahlschalter in "Position 0" hingegen nur auf
der vorderen Bandage.
Vibrationsschalter
Die Vibration wird mit dem Schalter R in Stellung 1 eingeschaltet und
mit dem Schalter in Position 0 ausgeschaltet.
VORSICHT: Bei stehender Maschine darf die Vibration nur kurzzeitig
eingeschaltet bleiben. Ein längerer Halt kann schwere Schäden am
Vibrationssystem verursachen.
V
M
AC
I O
Y
B
L
Q
E
BB52242
wc_gr000846
N
H
A
R
6
A
24
RD 25
0
1
I
F
BB98541
wc_gr000845
BB98540
