Positionsnummern ( ); Gewichtsangabe; Transport Der Maschine - Wacker Rd 25 Reparaturhandbuch

Allgemeines
3.5

Positionsnummern ( )

3.6

Gewichtsangabe

S. Zeichnung: wc_gr000843
3.7

Transport der Maschine

S. Zeichnung: wc_gr000785
wc_tx000185de.fm
Die verschiedenen Reparaturverfahren enthalten in Klammern ( )
angegebene Positionsnummern. Diese beziehen sich auf Nummern in
Zusammenstellungs-Zeichnungen oder anderen Detailzeichnungen.
Sie geben dem Mechaniker eine Hilfestellung bei der Erkennung und
Montage der Teile.
Gewichtsangaben geben dem Mechaniker Informationen vor dem
Heben größerer Baugruppen.
(550 lbs.)

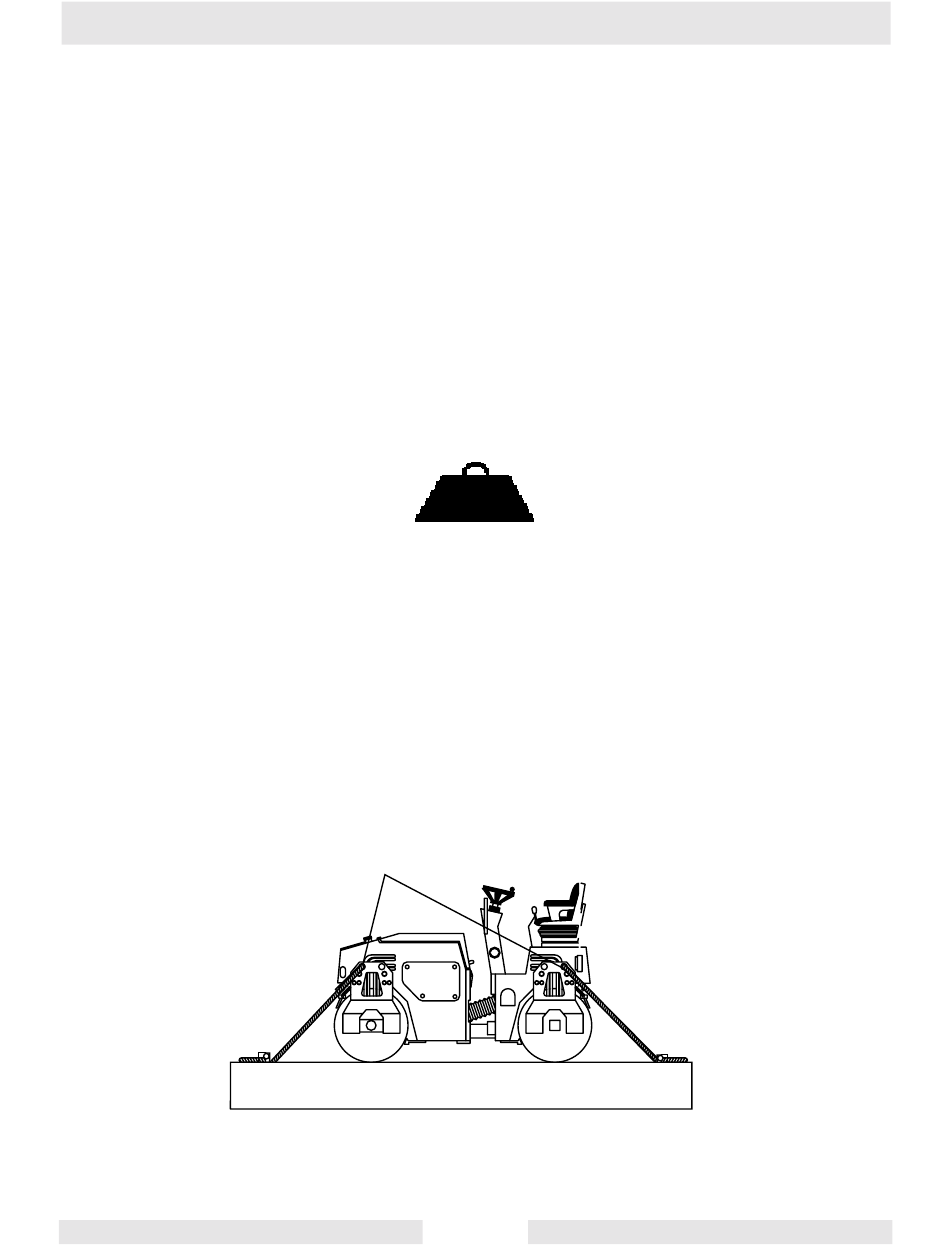

Nach dem Verladen auf ein geeignetes Transportmittel muß die
Maschine gesichert werden. Schäkel in die dafür vorgesehenen 50
mm Bohrungen (a) einführen und die Maschine mit Stahlseilen oder
Ketten am vorderen und hinteren Ende des Transportmittels
befestigen.
Hinweis: Die Maschine ist bei abgeschaltetem Motor oder bei defekter
Hydraulikanlage immer im gebremsten Zustand.
a
250 Kg
