RD 25

4.25 Starthilfe

WARNUNG

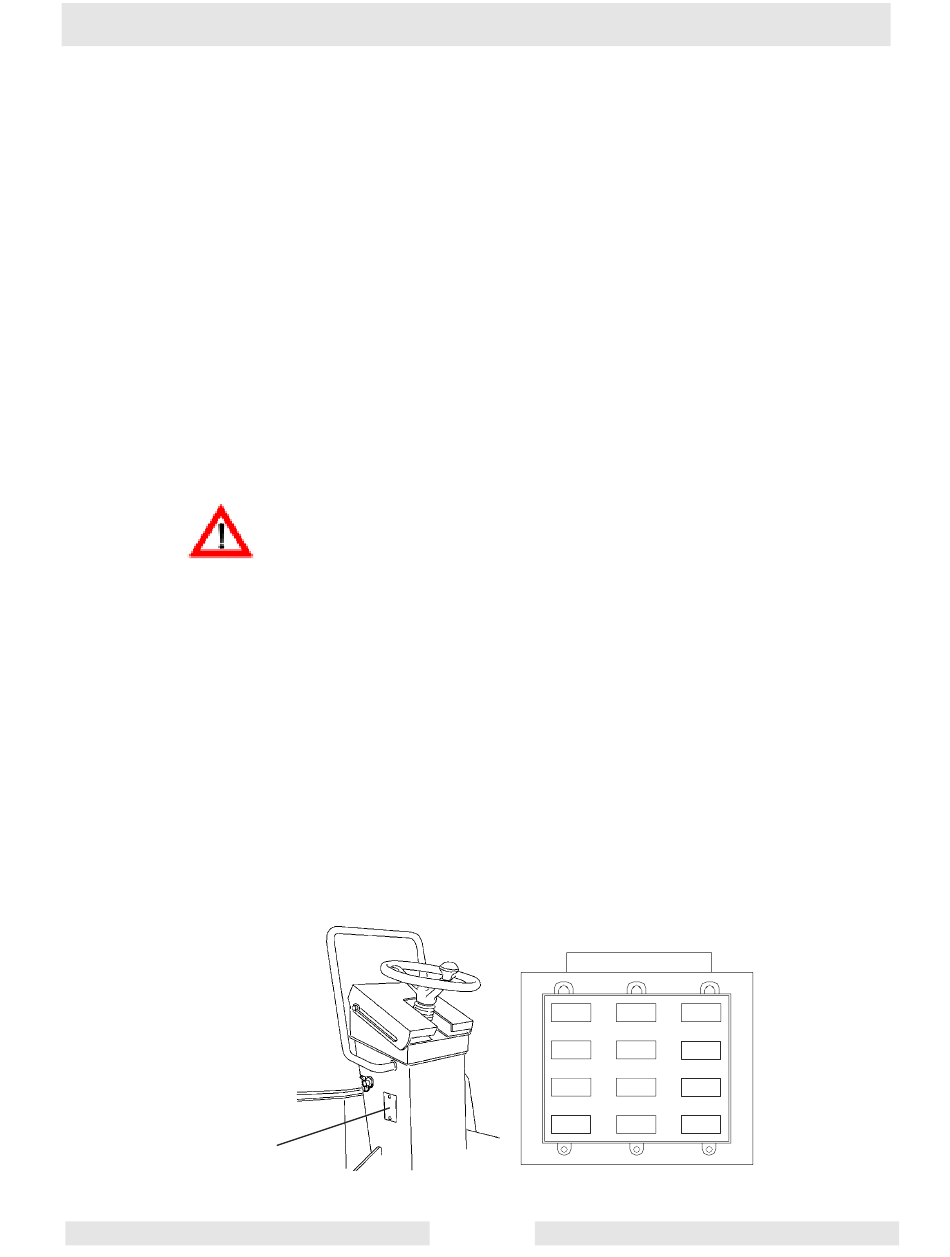

4.26 Sicherungskasten

S. Zeichnung: wc_gr001089
wc_tx000193de.fm
Um die Maschine mit dem Batterie-Hilfskabel anzulassen, den Pluspol
des Zusatzakkumulators an den Pluspol der Batterie und den Minuspol
des Akkus an den Minuspol der Batterie anschließen. Der Minuspol
muß immer zuletzt angeklemmnt und zuerst abgeklemmt werden.
VORSICHT: Fehlanschluß bzw. eine Fehlpolung kann zur schweren
Beschädigung der Elektroanlage führen.
Um die Beschädigung des elektronischen Steuergeräts zu vermeiden,
darf der Motor in keinem Fall mit 24V-Batterien oder mit einem Trafo
gestartet werden, dessen Spannung auch nur kurzzeitig 12 V
überschreitet. Auch wenn das Gerät gegen Verpolung geschützt ist,
kann es durch Verpolung oder Überstrom, z.B. aus elektrischen
Schweißmaschinen,
Schweißarbeiten an der Walze oder an damit fest verbundenen
Ausrüstungen außer der Lichtmaschine auch die Batteriekabel
abgeklemmt werden.
Batterien mit Vorsicht behandeln! Die Batterieflüssigkeit ist eine giftige
und ätzende Säure
Die Elektroanlage ist mit Sicherungen versehen, die in einem
Sicherungskasten P unter der Instrumententafel untergebracht sind.
Vor dem Ersatz einer durchgebrannten Sicherung durch eine neue,
gleichwertige Sicherung, müssen die Ursachen der Störung ermittelt
werden.
P
beschädigt werden.
F1 F5
(15A) (15A)
F2 F6
(15A) (25A)
F3 F7
(15A) (15A)
F4 F8
(15A) (15A)
39
Betrieb
Daher müssen
F9
(15A)
D1
D2
D3
wc_gr001089
bei
