Wartung
5.14 Knickgelenk

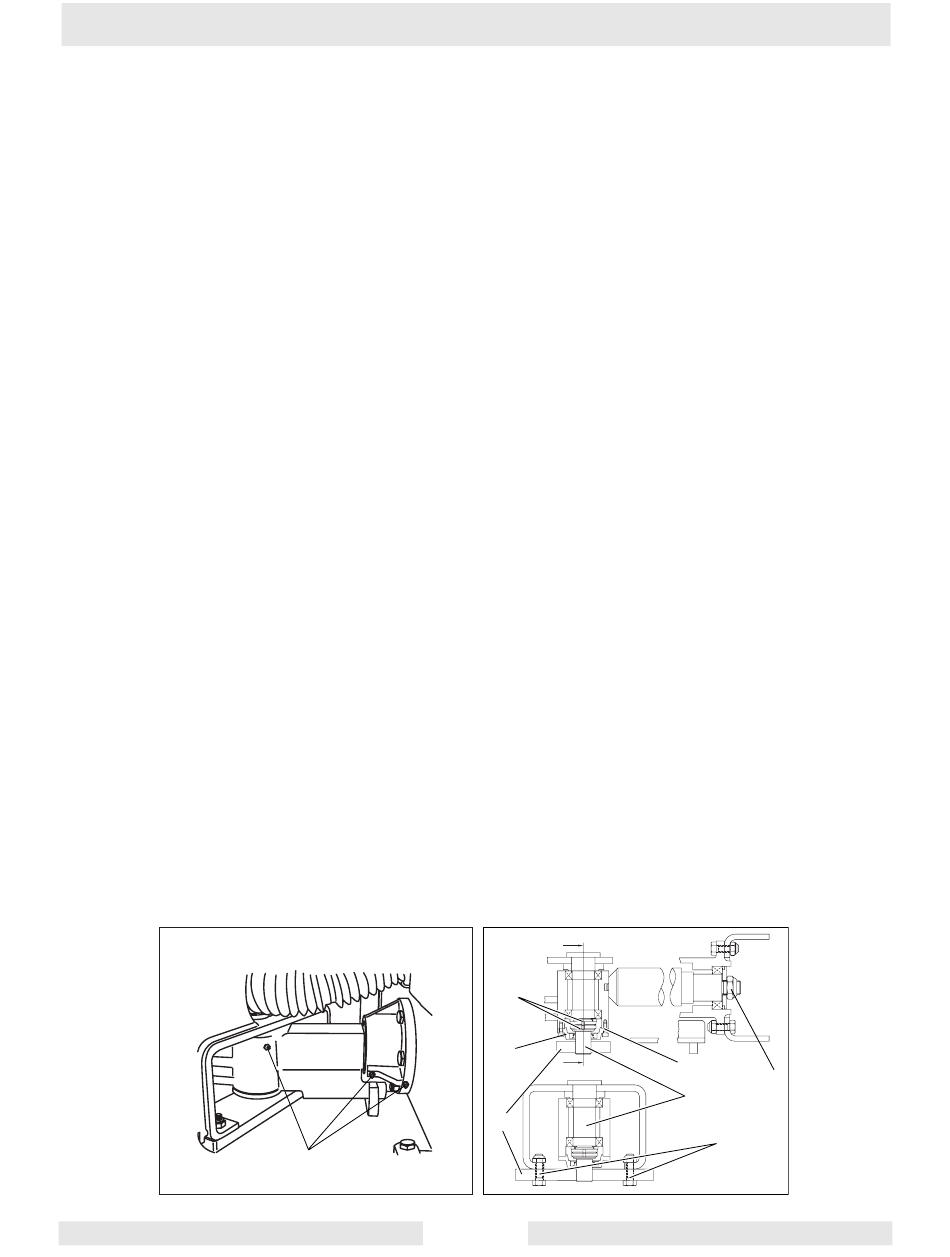

S. Zeichnung: wc_gr000873
wc_tx000194de.fm
Schmierung des Knickgelenks
Die Kontrolle ist mit stehender Maschine, abgeschaltetem Motor und
gezogener Feststellbremse durchzuführen.
Schmiernippel O 4-5 mal mit Handfettpumpe schmieren.
Kontrolle des Knickgelenks
Die Kontrolle ist mit stehender Maschine, abgeschaltetem Motor und
gezogener Feststellbremse durchzuführen.
Die Maschine muß auf einer Hebebühne mit entsprechender
Tragfähigkeit genau eben aufgestellt sein.
Das Anzugsmoment der vertikalen und horizontalen Stiftschraube des
Knickgelenks prüfen.
•
Die Mutter J der horizontalen Stiftschraube lösen.
•
Die Mutter J mit einem Anzugsmoment von 20kg/m anziehen.
•
Die beiden Schrauben K lösen und die Zapfensicherungsplatte L
des zentralen Stiftes M abnehmen.
•
Die Schrauben N zur Sicherung des Flansches P des Ölabstreif-
blechs lösen.
•
Den Flansch P abnehmen.
•
Die Nutmuttern Q lösen und dann mit einem Anzugsmoment von
20 kg/m anziehen.
•
Die einzelnen Teile dann in umgekehrter Reihenfolge wieder ein-
setzen, so daß die einwandfreie Funktion des mittleren Zapfens
gewährleistet ist.
Anmerkung: Zum Umweltschutz soll unter die Maschine ein Behälter
zum Auffangen der Flüssigkeit und eine wasserundurchlässige Folie
zum Schutz des Bodens gelegt werden. Die Flüssigkeiten müssen
entsprechend den einschlägigen Vorschriften entsorgt werden.
O
Q
P
L
60
RD 25
N
J
M
K
wc_gr000873
