3.2

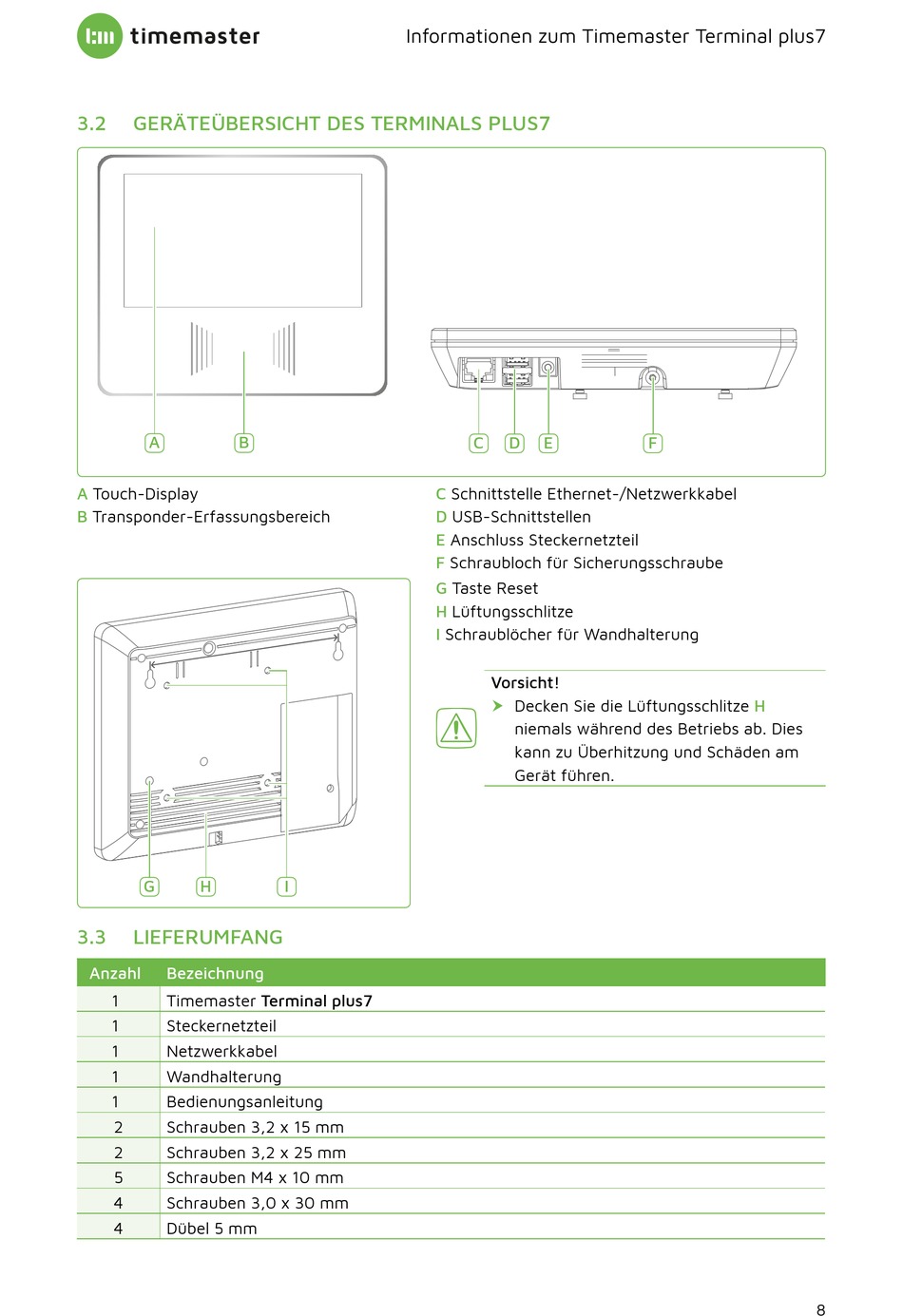

GERÄTEÜBERSICHT DES TERMINALS PLUS7
A
B
A
Touch-Display
B
Transponder-Erfassungsbereich
A
B
G
H
G
H
3.3
LIEFERUMFANG
Anzahl
Bezeichnung
Timemaster Terminal plus7
1
1
Steckernetzteil
1
Netzwerkkabel
1
Wandhalterung
1
Bedienungsanleitung
2
Schrauben 3,2 x 15 mm
2
Schrauben 3,2 x 25 mm
5
Schrauben M4 x 10 mm
4
Schrauben 3,0 x 30 mm
4
Dübel 5 mm
Informationen zum Timemaster Terminal plus7
C
Schnittstelle Ethernet-/Netzwerkkabel
D
USB-Schnittstellen
E
Anschluss Steckernetzteil
F
Schraubloch für Sicherungsschraube
G
Taste Reset
H
Lüftungsschlitze
I
Schraublöcher für Wandhalterung
I
I
C
D
E
C
D
E
Vorsicht!
Decken Sie die
Lüftungsschlitze H
h
h
niemals während des Betriebs ab. Dies
kann zu Überhitzung und Schäden am
Gerät führen.
F
F
8
