5.1

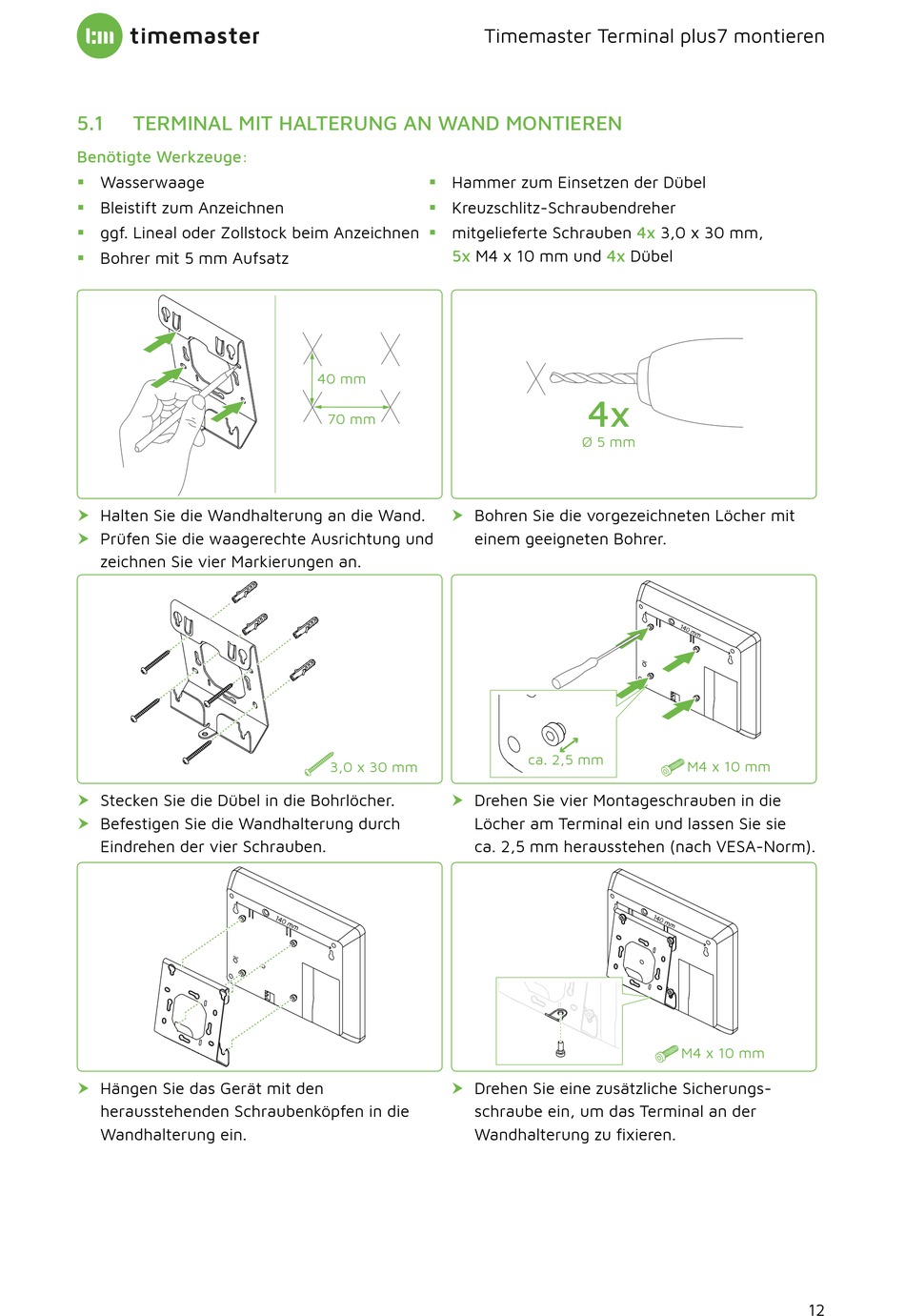

TERMINAL MIT HALTERUNG AN WAND MONTIEREN

Benötigte Werkzeuge:
Wasserwaage
ƒ ƒ
Bleistift zum Anzeichnen
ƒ ƒ
ggf. Lineal oder Zollstock beim Anzeichnen
ƒ ƒ
Bohrer mit 5 mm Aufsatz
ƒ ƒ
Halten Sie die Wandhalterung an die Wand.
h h
Prüfen Sie die waagerechte Ausrichtung und
h h
zeichnen Sie vier Markierungen an.
Stecken Sie die Dübel in die Bohrlöcher.
h h
Befestigen Sie die Wandhalterung durch
h h
Eindrehen der vier Schrauben.
Hängen Sie das Gerät mit den
h h
herausstehenden Schraubenköpfen in die
Wandhalterung ein.
Timemaster Terminal plus7 montieren
Hammer zum Einsetzen der Dübel
ƒ ƒ
Kreuzschlitz-Schraubendreher
ƒ ƒ
mitgelieferte Schrauben
ƒ ƒ
5x M4 x 10 mm und
40 mm
70 mm
Bohren Sie die vorgezeichneten Löcher mit
h h
einem geeigneten Bohrer.
3,0 x 30 mm
Drehen Sie vier Montageschrauben in die
h h
Löcher am Terminal ein und lassen Sie sie
ca. 2,5 mm herausstehen (nach VESA-Norm).
Drehen Sie eine zusätzliche Sicherungs-
h h
schraube ein, um das Terminal an der
Wandhalterung zu fixieren.
4x 3,0 x 30 mm,
4x Dübel
4x
Ø 5 mm
ca. 2,5 mm
M4 x 10 mm
M4 x 10 mm
12
