Montage, Inbetriebnahme - Jung Smart Visu Server Produktdokumentation

1.7 Montage, Inbetriebnahme

Die Montage erfolgt mit dem mitgelieferten Halteteil an der Wand oder auf einer
Tragschiene nach DIN EN 60715. Der Server wird auf das Halteteil eingerastet.
Für den Zugriff auf SV-Home und SV-Control wird ein aktueller HTML5-fähiger Browser
(Eingabegerät) benötigt. Smart Visu Server, Schnittstelle, Netzwerk-Router (DHCP aktiv)
und Eingabegerät müssen Teil des selben Netzwerkes sein. Der Smart Visu Server
erwartet bei der Inbetriebnahme die Vergabe einer IP-Adresse per DHCP.
Entfernen Sie den Entladeschutz (6) vom Server. Verbinden Sie den Server mit dem
Netzwerk (2) und das Netzteil mit dem Server (3). Nach dem Einstecken des Netzsteckers
startet der Server. Sobald die Status-LED (4) blau leuchtet, ist der Server betriebsbereit.

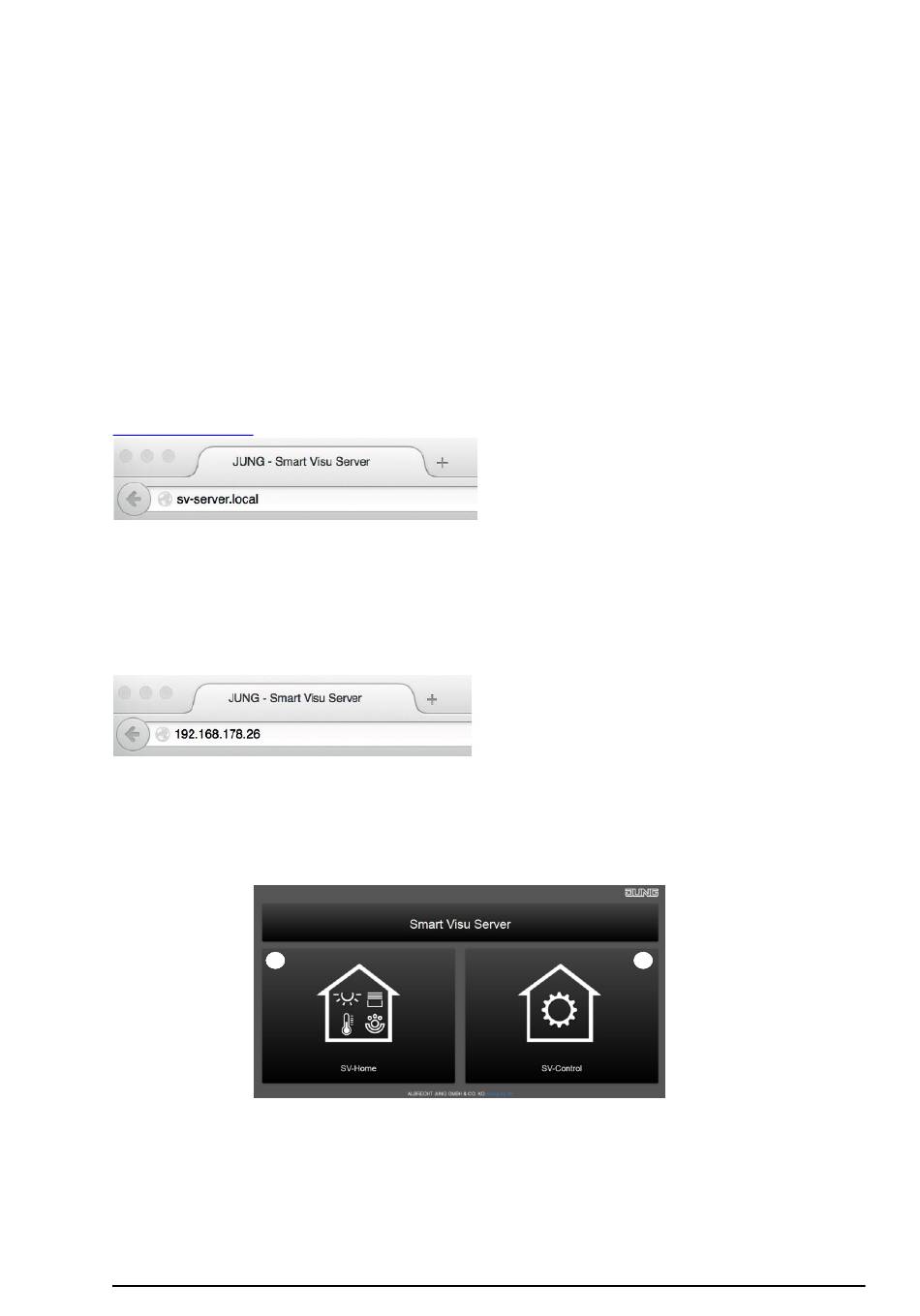

Geben Sie im Adressfeld des Internetbrowsers ein:
http://sv-server.local
Die Startseite des Servers wird aufgerufen.
Unterstützt ihr Netzwerk diese Funktionalität nicht, wird die Startseite nicht geöffnet und
die IP-Adresse des Servers ist im Router manuell zu ermitteln. Geben Sie die ermittelte
Adresse, z.B. 192.168.178.26 in die Adresszeile ihres Internetbrowsers ein, z.B:
Die Startseite des Servers wird aufgerufen. In der Startseite können zum weiteren
Vorgehen die webbasierten Softwaretools „SV-Home" (1) zur Visualisierung und
Bedienung oder „SV-Control" (2) zur Konfiguration und Inbetriebnahme des Smart Visu
Servers ausgewählt werden.
1 2
Abbildung 2: Startseite des Smart Visu Servers
SV- SERVER / SV-SERVER-INT
7 / 150
