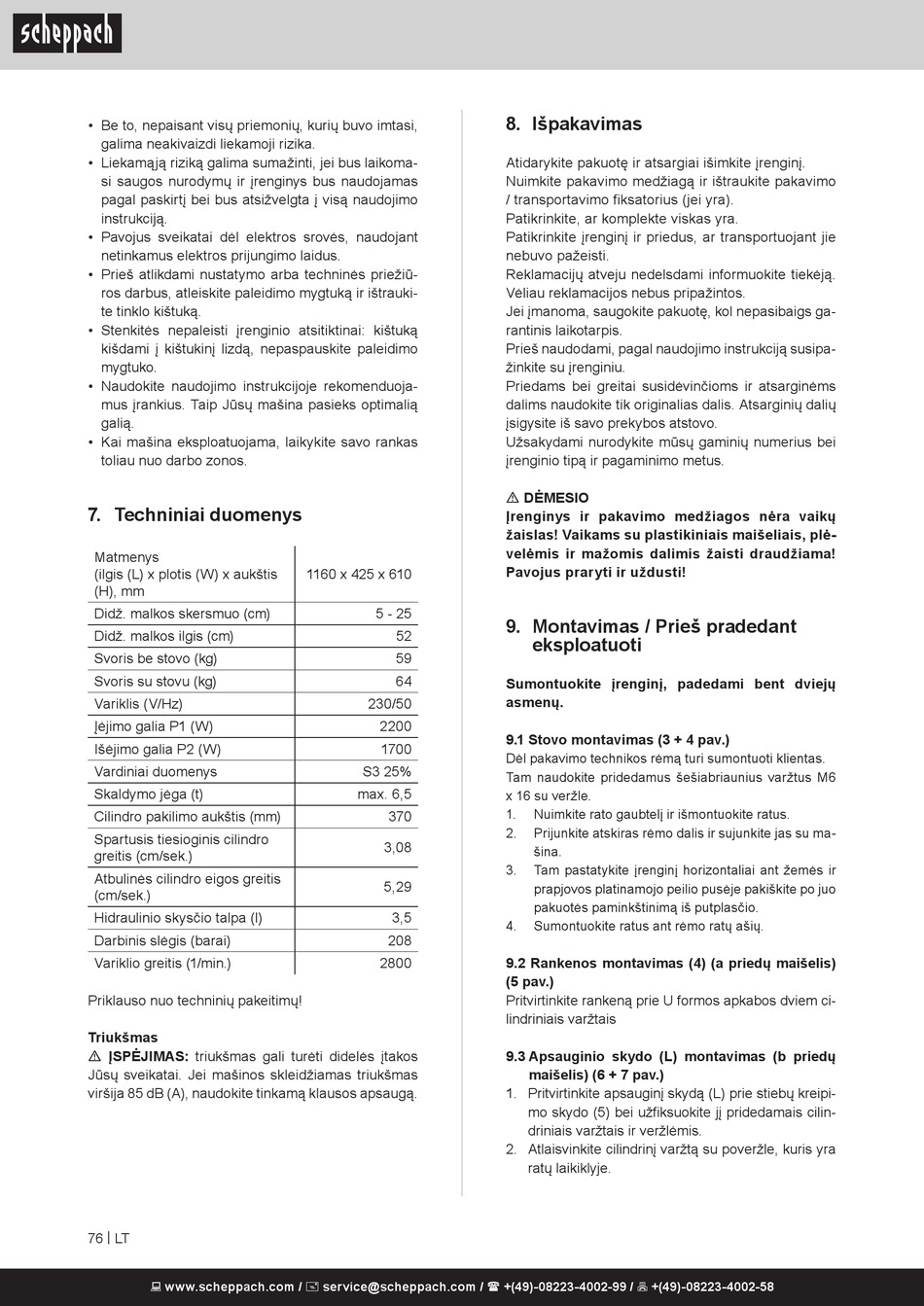

• Be to, nepaisant visų priemonių, kurių buvo imtasi,
galima neakivaizdi liekamoji rizika.
• Liekamąją riziką galima sumažinti, jei bus laikoma-
si saugos nurodymų ir įrenginys bus naudojamas
pagal paskirtį bei bus atsižvelgta į visą naudojimo
instrukciją.
• Pavojus sveikatai dėl elektros srovės, naudojant
netinkamus elektros prijungimo laidus.
• Prieš atlikdami nustatymo arba techninės priežiū-
ros darbus, atleiskite paleidimo mygtuką ir ištrauki-
te tinklo kištuką.
• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką
kišdami į kištukinį lizdą, nepaspauskite paleidimo
mygtuko.
• Naudokite naudojimo instrukcijoje rekomenduoja-
mus įrankius. Taip Jūsų mašina pasieks optimalią
galią.
• Kai mašina eksploatuojama, laikykite savo rankas
toliau nuo darbo zonos.

7. Techniniai duomenys

Matmenys
(ilgis (L) x plotis (W) x aukštis
(H), mm
Didž. malkos skersmuo (cm)
Didž. malkos ilgis (cm)
Svoris be stovo (kg)
Svoris su stovu (kg)
Variklis (V/Hz)
Įėjimo galia P1 (W)
Išėjimo galia P2 (W)
Vardiniai duomenys
Skaldymo jėga (t)
Cilindro pakilimo aukštis (mm)
Spartusis tiesioginis cilindro
greitis (cm/sek.)
Atbulinės cilindro eigos greitis
(cm/sek.)
Hidraulinio skysčio talpa (l)
Darbinis slėgis (barai)
Variklio greitis (1/min.)
Priklauso nuo techninių pakeitimų!
Triukšmas
m ĮSPĖJIMAS: triukšmas gali turėti didelės įtakos
Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas
viršija 85 dB (A), naudokite tinkamą klausos apsaugą.
76 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1160 x 425 x 610
5 - 25
52
59
64
230/50
2200
1700
S3 25%
max. 6,5
370
3,08
5,29
3,5
208
2800
8. Išpakavimas
Atidarykite pakuotę ir atsargiai išimkite įrenginį.
Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo fiksatorius (jei yra).
Patikrinkite, ar komplekte viskas yra.
Patikrinkite įrenginį ir priedus, ar transportuojant jie
nebuvo pažeisti.
Reklamacijų atveju nedelsdami informuokite tiekėją.
Vėliau reklamacijos nebus pripažintos.
Jei įmanoma, saugokite pakuotę, kol nepasibaigs ga-
rantinis laikotarpis.
Prieš naudodami, pagal naudojimo instrukciją susipa-
žinkite su įrenginiu.
Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių dalių
įsigysite iš savo prekybos atstovo.
Užsakydami nurodykite mūsų gaminių numerius bei
įrenginio tipą ir pagaminimo metus.
m DĖMESIO
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams su plastikiniais maišeliais, plė-
velėmis ir mažomis dalimis žaisti draudžiama!
Pavojus praryti ir uždusti!
9. Montavimas / Prieš pradedant
eksploatuoti
Sumontuokite įrenginį, padedami bent dviejų
asmenų.
9.1 Stovo montavimas (3 + 4 pav.)
Dėl pakavimo technikos rėmą turi sumontuoti klientas.
Tam naudokite pridedamus šešiabriaunius varžtus M6
x 16 su veržle.
1. Nuimkite rato gaubtelį ir išmontuokite ratus.
2. Prijunkite atskiras rėmo dalis ir sujunkite jas su ma-
šina.
3. Tam pastatykite įrenginį horizontaliai ant žemės ir
prapjovos platinamojo peilio pusėje pakiškite po juo
pakuotės paminkštinimą iš putplasčio.
4. Sumontuokite ratus ant rėmo ratų ašių.
9.2 Rankenos montavimas (4) (a priedų maišelis)
(5 pav.)
Pritvirtinkite rankeną prie U formos apkabos dviem ci-
lindriniais varžtais
9.3 Apsauginio skydo (L) montavimas (b priedų
maišelis) (6 + 7 pav.)
1. Pritvirtinkite apsauginį skydą (L) prie stiebų kreipi-
mo skydo (5) bei užfiksuokite jį pridedamais cilin-
driniais varžtais ir veržlėmis.
2. Atlaisvinkite cilindrinį varžtą su poveržle, kuris yra
ratų laikiklyje.
