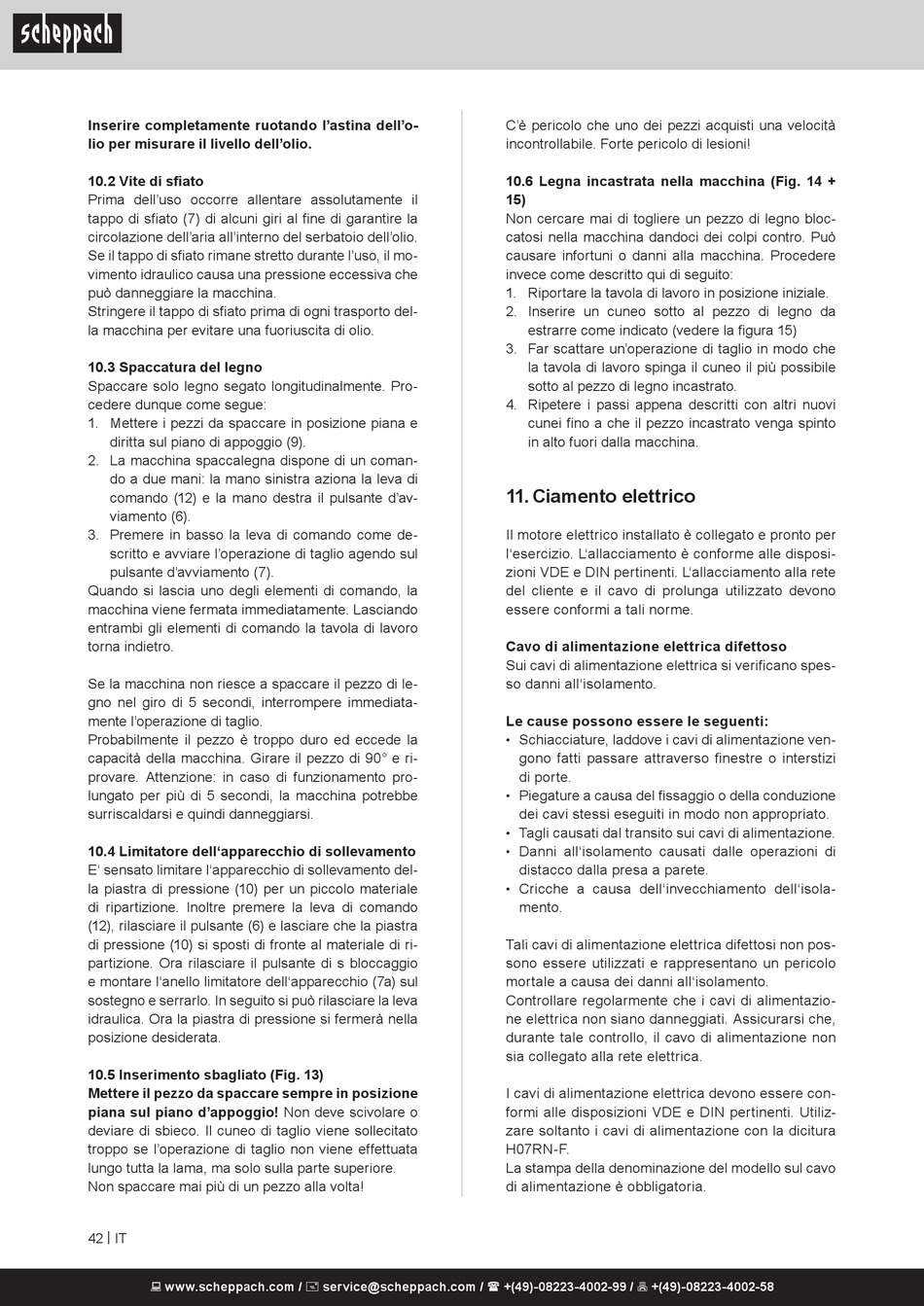

Ciamento Elettrico - Scheppach HL660 Original Bedienungsanleitung

Inserire completamente ruotando l'astina dell'o-
lio per misurare il livello dell'olio.
10.2 Vite di sfiato
Prima dell'uso occorre allentare assolutamente il
tappo di sfiato (7) di alcuni giri al fine di garantire la
circolazione dell'aria all'interno del serbatoio dell'olio.
Se il tappo di sfiato rimane stretto durante l'uso, il mo-
vimento idraulico causa una pressione eccessiva che
può danneggiare la macchina.
Stringere il tappo di sfiato prima di ogni trasporto del-
la macchina per evitare una fuoriuscita di olio.
10.3 Spaccatura del legno
Spaccare solo legno segato longitudinalmente. Pro-
cedere dunque come segue:
1. Mettere i pezzi da spaccare in posizione piana e
diritta sul piano di appoggio (9).
2. La macchina spaccalegna dispone di un coman-
do a due mani: la mano sinistra aziona la leva di
comando (12) e la mano destra il pulsante d'av-
viamento (6).
3. Premere in basso la leva di comando come de-
scritto e avviare l'operazione di taglio agendo sul
pulsante d'avviamento (7).
Quando si lascia uno degli elementi di comando, la
macchina viene fermata immediatamente. Lasciando
entrambi gli elementi di comando la tavola di lavoro
torna indietro.
Se la macchina non riesce a spaccare il pezzo di le-
gno nel giro di 5 secondi, interrompere immediata-
mente l'operazione di taglio.
Probabilmente il pezzo è troppo duro ed eccede la
capacità della macchina. Girare il pezzo di 90° e ri-
provare. Attenzione: in caso di funzionamento pro-
lungato per più di 5 secondi, la macchina potrebbe
surriscaldarsi e quindi danneggiarsi.
10.4 Limitatore dell'apparecchio di sollevamento
E' sensato limitare l'apparecchio di sollevamento del-
la piastra di pressione (10) per un piccolo materiale
di ripartizione. Inoltre premere la leva di comando
(12), rilasciare il pulsante (6) e lasciare che la piastra
di pressione (10) si sposti di fronte al materiale di ri-
partizione. Ora rilasciare il pulsante di s bloccaggio
e montare l'anello limitatore dell'apparecchio (7a) sul
sostegno e serrarlo. In seguito si può rilasciare la leva
idraulica. Ora la piastra di pressione si fermerà nella
posizione desiderata.
10.5 Inserimento sbagliato (Fig. 13)
Mettere il pezzo da spaccare sempre in posizione
piana sul piano d'appoggio! Non deve scivolare o
deviare di sbieco. Il cuneo di taglio viene sollecitato
troppo se l'operazione di taglio non viene effettuata
lungo tutta la lama, ma solo sulla parte superiore.
Non spaccare mai più di un pezzo alla volta!
42 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
C'è pericolo che uno dei pezzi acquisti una velocità
incontrollabile. Forte pericolo di lesioni!
10.6 Legna incastrata nella macchina (Fig. 14 +
15)
Non cercare mai di togliere un pezzo di legno bloc-
catosi nella macchina dandoci dei colpi contro. Può
causare infortuni o danni alla macchina. Procedere
invece come descritto qui di seguito:
1. Riportare la tavola di lavoro in posizione iniziale.
2. Inserire un cuneo sotto al pezzo di legno da
estrarre come indicato (vedere la figura 15)
3. Far scattare un'operazione di taglio in modo che
la tavola di lavoro spinga il cuneo il più possibile
sotto al pezzo di legno incastrato.
4. Ripetere i passi appena descritti con altri nuovi
cunei fino a che il pezzo incastrato venga spinto
in alto fuori dalla macchina.

11. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per
l'esercizio. L'allacciamento è conforme alle disposi-
zioni VDE e DIN pertinenti. L'allacciamento alla rete
del cliente e il cavo di prolunga utilizzato devono
essere conformi a tali norme.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spes-
so danni all'isolamento.
Le cause possono essere le seguenti:
Schiacciature, laddove i cavi di alimentazione ven-
•
gono fatti passare attraverso finestre o interstizi
di porte.
• Piegature a causa del fissaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato.
Tagli causati dal transito sui cavi di alimentazione.
•
Danni all'isolamento causati dalle operazioni di
•
distacco dalla presa a parete.
Cricche a causa dell'invecchiamento dell'isola-
•
mento.
Tali cavi di alimentazione elettrica difettosi non pos-
sono essere utilizzati e rappresentano un pericolo
mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazio-
ne elettrica non siano danneggiati. Assicurarsi che,
durante tale controllo, il cavo di alimentazione non
sia collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere con-
formi alle disposizioni VDE e DIN pertinenti. Utiliz-
zare soltanto i cavi di alimentazione con la dicitura
H07RN-F.
La stampa della denominazione del modello sul cavo
di alimentazione è obbligatoria.
