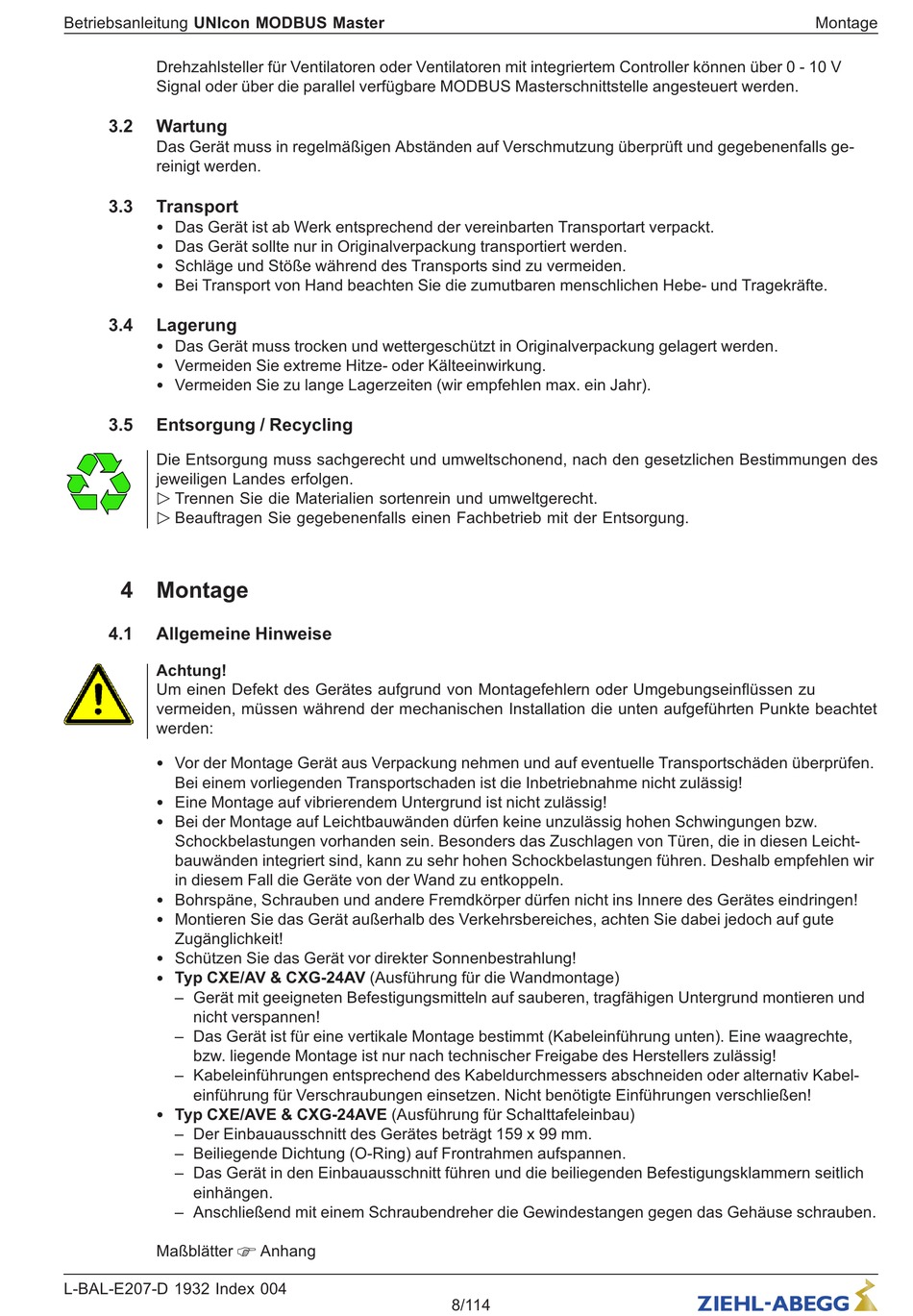

Betriebsanleitung UNIcon MODBUS Master
Drehzahlsteller für Ventilatoren oder Ventilatoren mit integriertem Controller können über 0 - 10 V
Signal oder über die parallel verfügbare MODBUS Masterschnittstelle angesteuert werden.
3.2
Wartung
Das Gerät muss in regelmäßigen Abständen auf Verschmutzung überprüft und gegebenenfalls ge-
reinigt werden.
3.3
Transport
•
Das Gerät ist ab Werk entsprechend der vereinbarten Transportart verpackt.
Das Gerät sollte nur in Originalverpackung transportiert werden.
•
Schläge und Stöße während des Transports sind zu vermeiden.
•
•
Bei Transport von Hand beachten Sie die zumutbaren menschlichen Hebe- und Tragekräfte.
3.4
Lagerung
•
Das Gerät muss trocken und wettergeschützt in Originalverpackung gelagert werden.
Vermeiden Sie extreme Hitze- oder Kälteeinwirkung.
•
Vermeiden Sie zu lange Lagerzeiten (wir empfehlen max. ein Jahr).
•
3.5
Entsorgung / Recycling
Die Entsorgung muss sachgerecht und umweltschonend, nach den gesetzlichen Bestimmungen des
jeweiligen Landes erfolgen.
Trennen Sie die Materialien sortenrein und umweltgerecht.
"
Beauftragen Sie gegebenenfalls einen Fachbetrieb mit der Entsorgung.
"
4 Montage
4.1
Allgemeine Hinweise
Achtung!
Um einen Defekt des Gerätes aufgrund von Montagefehlern oder Umgebungseinflüssen zu
vermeiden, müssen während der mechanischen Installation die unten aufgeführten Punkte beachtet
werden:
Vor der Montage Gerät aus Verpackung nehmen und auf eventuelle Transportschäden überprüfen.
•
Bei einem vorliegenden Transportschaden ist die Inbetriebnahme nicht zulässig!
Eine Montage auf vibrierendem Untergrund ist nicht zulässig!
•
Bei der Montage auf Leichtbauwänden dürfen keine unzulässig hohen Schwingungen bzw.
•
Schockbelastungen vorhanden sein. Besonders das Zuschlagen von Türen, die in diesen Leicht-
bauwänden integriert sind, kann zu sehr hohen Schockbelastungen führen. Deshalb empfehlen wir
in diesem Fall die Geräte von der Wand zu entkoppeln.
Bohrspäne, Schrauben und andere Fremdkörper dürfen nicht ins Innere des Gerätes eindringen!
•
•
Montieren Sie das Gerät außerhalb des Verkehrsbereiches, achten Sie dabei jedoch auf gute
Zugänglichkeit!
Schützen Sie das Gerät vor direkter Sonnenbestrahlung!
•
Typ CXE/AV & CXG-24AV (Ausführung für die Wandmontage)
•
– Gerät mit geeigneten Befestigungsmitteln auf sauberen, tragfähigen Untergrund montieren und
nicht verspannen!
– Das Gerät ist für eine vertikale Montage bestimmt (Kabeleinführung unten). Eine waagrechte,
bzw. liegende Montage ist nur nach technischer Freigabe des Herstellers zulässig!
– Kabeleinführungen entsprechend des Kabeldurchmessers abschneiden oder alternativ Kabel-
einführung für Verschraubungen einsetzen. Nicht benötigte Einführungen verschließen!
Typ CXE/AVE & CXG-24AVE (Ausführung für Schalttafeleinbau)
•
– Der Einbauausschnitt des Gerätes beträgt 159 x 99 mm.
– Beiliegende Dichtung (O-Ring) auf Frontrahmen aufspannen.
– Das Gerät in den Einbauausschnitt führen und die beiliegenden Befestigungsklammern seitlich
einhängen.
– Anschließend mit einem Schraubendreher die Gewindestangen gegen das Gehäuse schrauben.
Maßblätter
L-BAL-E207-D 1932 Index 004
Anhang
Art.-Nr.
8/114
Montage
