Betriebsanleitung UNIcon MODBUS Master

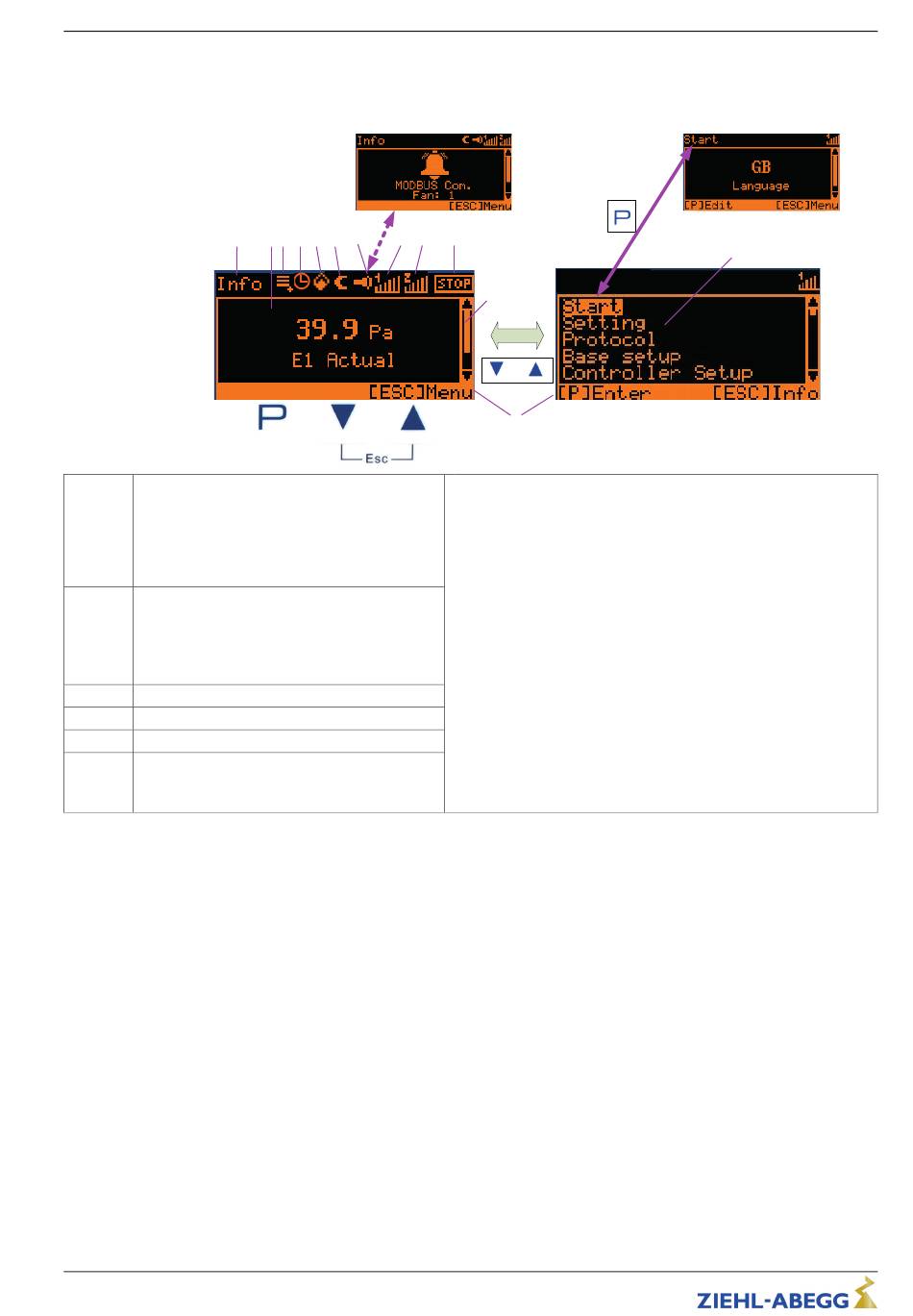

8 Bedienelemente und Menü
8.1

Multifunktions - LC Display und Tastatur

2
A

Istwertanzeige

Anzeige nach dem Einschalten der Netzspan-
nung oder nach dem Verlassen der Einstellme-
A
nüs mit der Esc-Tastenkombination (Anzeige
abhängig von gewählter Betriebsart und Sen-
sorwert).
Hauptmenü
Anzeige nach dem Verlassen der Istwertanzei-
ge mit der Esc-Tastenkombination.
B
Gewünschte Menügruppe mit den Tasten ▼ ▲
auswählen und mit der P-Taste öffnen.
Programmiertaste und Menü öffnen.
P
Menüauswahl, Wert verkleinern.
▼
Menüauswahl, Wert vergrößern.
▲
Esc-Tastenkombination, Escape = Menü verlas-
▼ + ▲
sen.
Esc
Wechsel zwischen Info und Hauptmenü.
L-BAL-E207-D 1932 Index 004
3 4 5 6 7 8 9 10
1 2
4
11
Main menu
12
+
1
1. Status Zeile
2. Anzeige der Menügruppe in der sich das angezeigte Menü
befindet
3. Anzeigefenster
4. Protokolleintrag der noch nicht eingesehen wurde
5. Timerfunktion aktiv
6. Feuer-Symbol (Heizungsbetrieb)
7. Mond-Symbol für Sollwert 2
8. Alarm-Symbol (Störmeldung abwechselnd zur Istwertanzei-
ge)
9. Aussteuerung Regelkreis 1
10. Aussteuerung Regelkreis 2 (wenn aktiviert)
11. STOP Symbol (Reglerfreigabe)
12. Position des Menüs in der Menügruppe
13. Auflistung der Menügruppen
Art.-Nr.
22/114
Bedienelemente und Menü
13
