Betriebsanleitung UNIcon MODBUS Master
Bei Verwendung einer Telefonleitung mit vier Adern empfehlen wir folgende Belegung:
•
A (D+) = rot
B (D-) = schwarz
•
ID - ID1/2 = gelb (für automatische Adressierung bei MODBUS Master)
•
•
GND = weiß
Information
Es ist unbedingt auf richtigen Anschluss zu achten, d. h. "A (D+)" muss auch an den folgenden
•
Geräten an "A (D+)" angeschlossen sein. Gleiches gilt für "B (D-)".
Zusätzlich muss eine "GND"-Verbindung hergestellt werden, da ungleiches Potenzial (über 10 V!)
•
zur Zerstörung der RS-485 Schnittstelle führt (z. B. Blitzschlag).
Außer der Datenverbindung "A (D+)", "B (D-)" der "ID1 - ID2" (automatische Adressierung bei
•
MODBUS Master) und der "GND" Verbindung dürfen keine weiteren Adern der Datenleitung benutzt
werden.
Auf ausreichenden Abstand zu Netz- und Motorleitungen ist zu achten (min. 20 cm).
•
Die Datenleitung muss von einem Gerät zum nächsten geführt werden. Eine andere Verdrahtungsart
ist nicht zulässig! Es dürfen immer nur zwei Drähte einer Leitung (twisted pair) für die Datenver-
bindung verwendet werden.

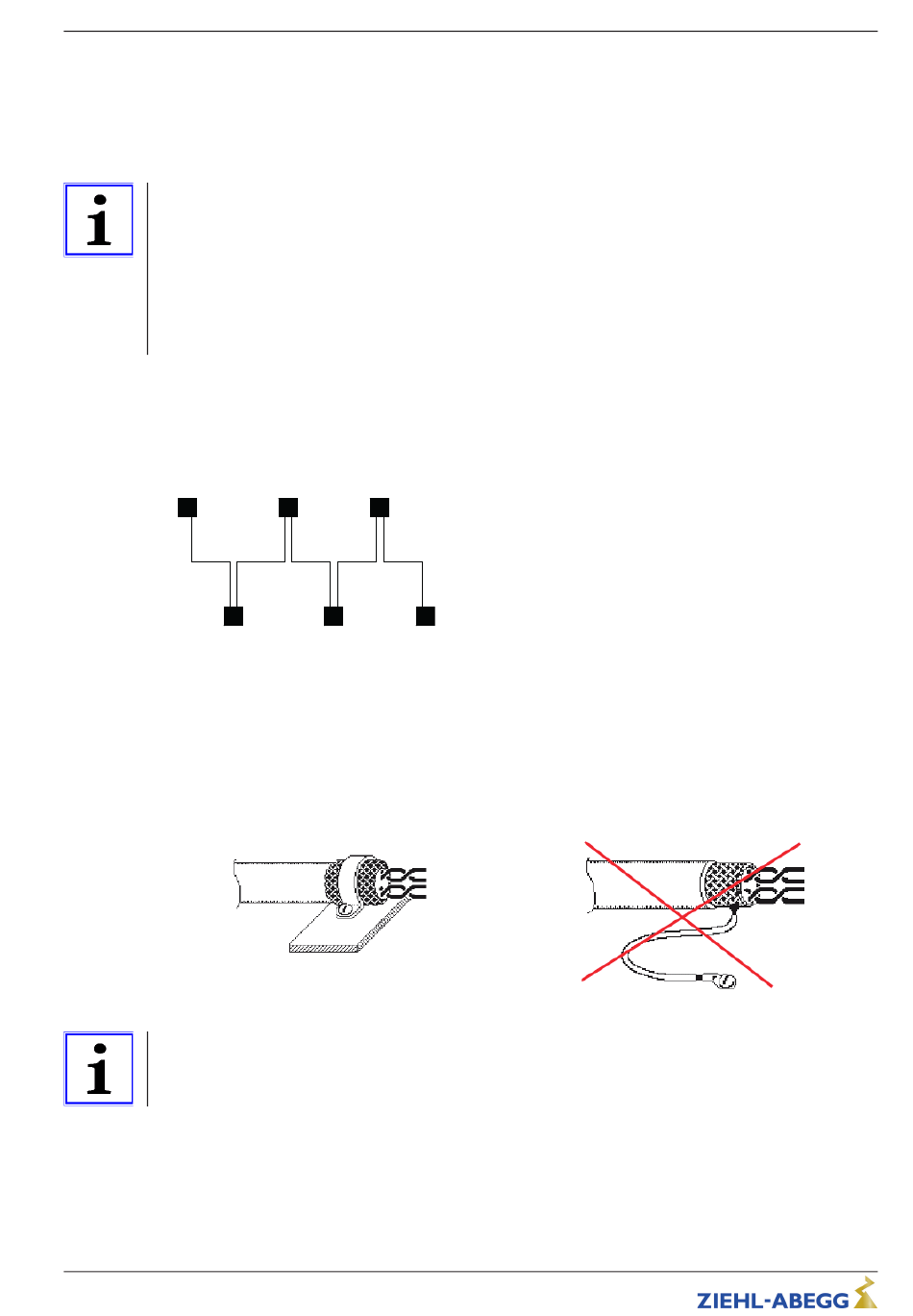

MODBUS Verbindung
26.02.2007
v_modbus_verbindung.vsd
Schirmung
Die Verwendung von geschirmten Leitungen wird im Normalfall nicht gefordert, bietet aber einen
hohen Schutz gegen elektromagnetische Störungen, besonders gegen hohe Frequenzen. Die Wirk-
samkeit der Abschirmung hängt jedoch von einer sorgfältigen Installation der Leitung ab.
Werden geschirmte Leitungen verwendet, sollte der Schirm mindestens auf einer Seite an "PE"
aufgelegt sein (vorzugsweise am Masteranschluss). Bei beidseitiger Kontaktierung des Schirms sind
eventuell auftretende Ausgleichsströme zu beachten!
Information
Bei Unklarheiten kann unser Technisches Informationsblatt "Netzwerkaufbau MODBUS" R-TIL08_01
über unsere Supportabteilung V-STE für Regelsysteme - Lufttechnik angefordert werden. Dieses
enthält detaillierte Informationen zum Thema "MODBUS".
L-BAL-E207-D 1932 Index 004
MODBUS
Schirmanschluss richtig
Empfehlung für Leitungstypen
1. CAT5 / CAT7 Leitungen
2. J-Y (St) Y 2x2x0,6 (Telefonleitung)
3. AWG22 (2x2 verdrillt)
Die maximale Gesamtleitungslänge beträgt 1000 m (bei CAT5/7
500 m)
Art.-Nr.
12/114
Elektrische Installation
Schirmanschluss falsch
