Betriebsanleitung UNIcon MODBUS Master
9.10.2.15
Timerfunktion Überschreiben
Bei Bedarf kann der Timerausgang für eine einstellbare Zeit, mit einem wählbaren Zustand über-
schrieben werden (siehe Zeitschaltuhr).
Um die Timerfunktion durch die Tastenbetätigung bis zur nächsten Änderung der Zeitschaltung zu
überschreiben => "Override Time" = 0 min
Durch eine Tasterbetätigung an einem digitalen Eingang wird die Überbrückungszeit aktiviert (Beispiel
für D1 nicht invertiert). Mit einer weiteren Tastenbetätigung kann die Überbrückungszeit vorzeitig
aufgehoben werden.
Bleibt der Kontakt geschlossen, läuft die Überbrückungszeit ebenfalls ab, für eine erneute Aktivierung
ist dann eine kurze Unterbrechung erforderlich.
Kontakt je nach Geräteart an den Klemmen "D1" - "D1" oder "D1" - "24 V"

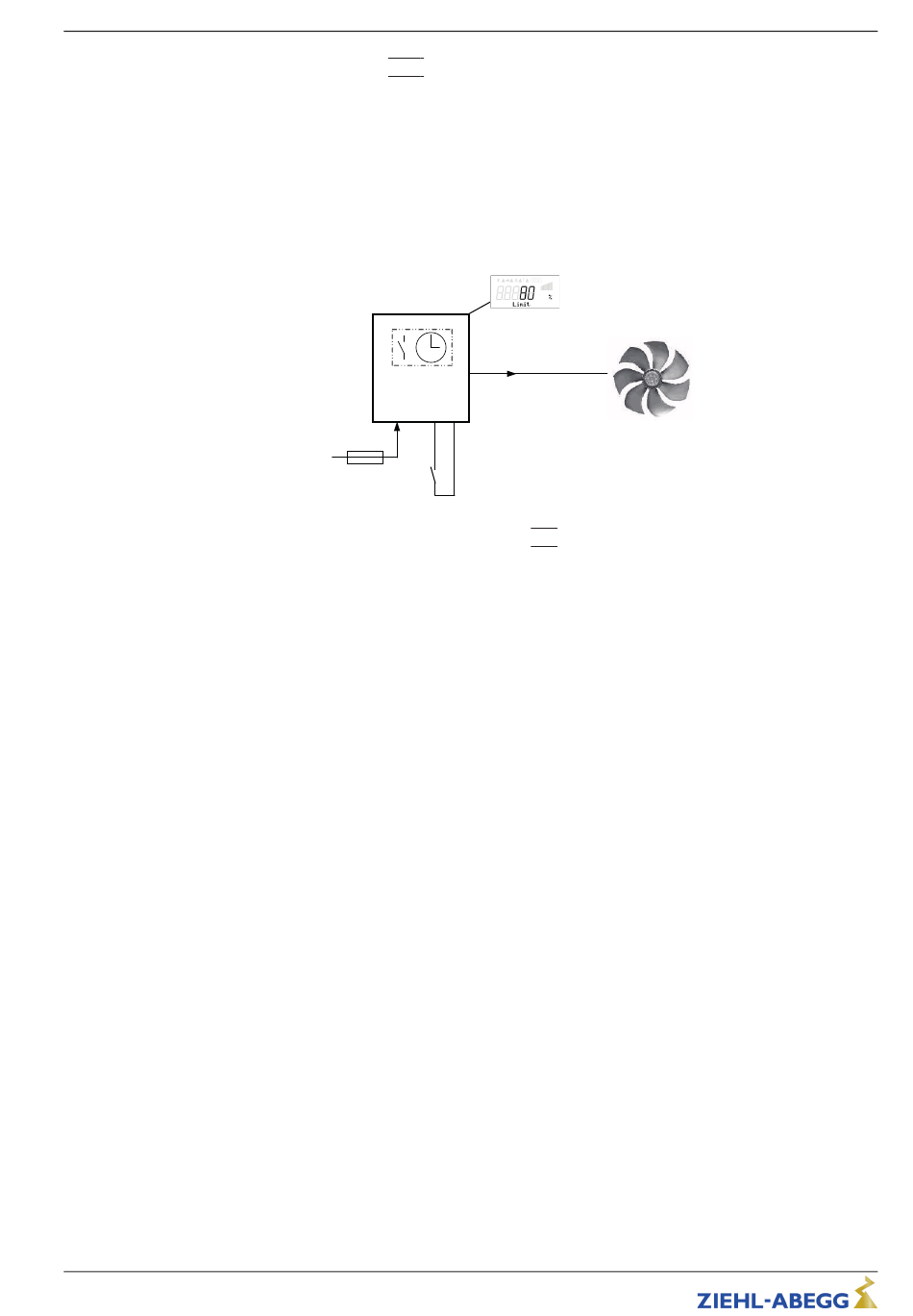

Beispiel: Drehzahlbegrenzung über Timer (Funktion
Über die Zeitschaltuhr wird die maximale Drehzahl für einen bestimmten Zeitraum begrenzt (z. B.
Timer EIN von 6.00...10.00 Uhr).
Über den Kontakt "Override Timer", kann die durch die Zeitschaltuhr aktivierte Begrenzung (von
6.00...10.00 Uhr) für eine einstellbare Zeitspanne "Override Time" aufgehoben werden (siehe Zeit-
schaltuhr / Timerfunktion überschreiben: Override Status = OFF)
Um die Begrenzung außerhalb der programmierte Zeit (10.01...5.59 Uhr) aktivieren zu können =>
"Override Status" = ON
L-BAL-E207-D 1932 Index 004
|
|
21D
Controller Setup
Limit ON: n = 0 - 80 %
Limit (3D)
Limit OFF: n = 0 - 100 %
24V
D1 D1
Override Timer
|
3D
Art.-Nr.
73/114
11.09.2013
v_override_timer_3d_limit.vsd
|
)
Programmierung
