Einstellung
100 Pa
Regelbereich
Einstellung
0 %
Min. Drehzahl
Einstellung
100 %
Max. Drehzahl
Einstellung
OFF
Handbetrieb
Einstellung
100 %
Drehzahl Handb.
Zusätzliche Menüpunkte für Betriebsart
wertanpassung.

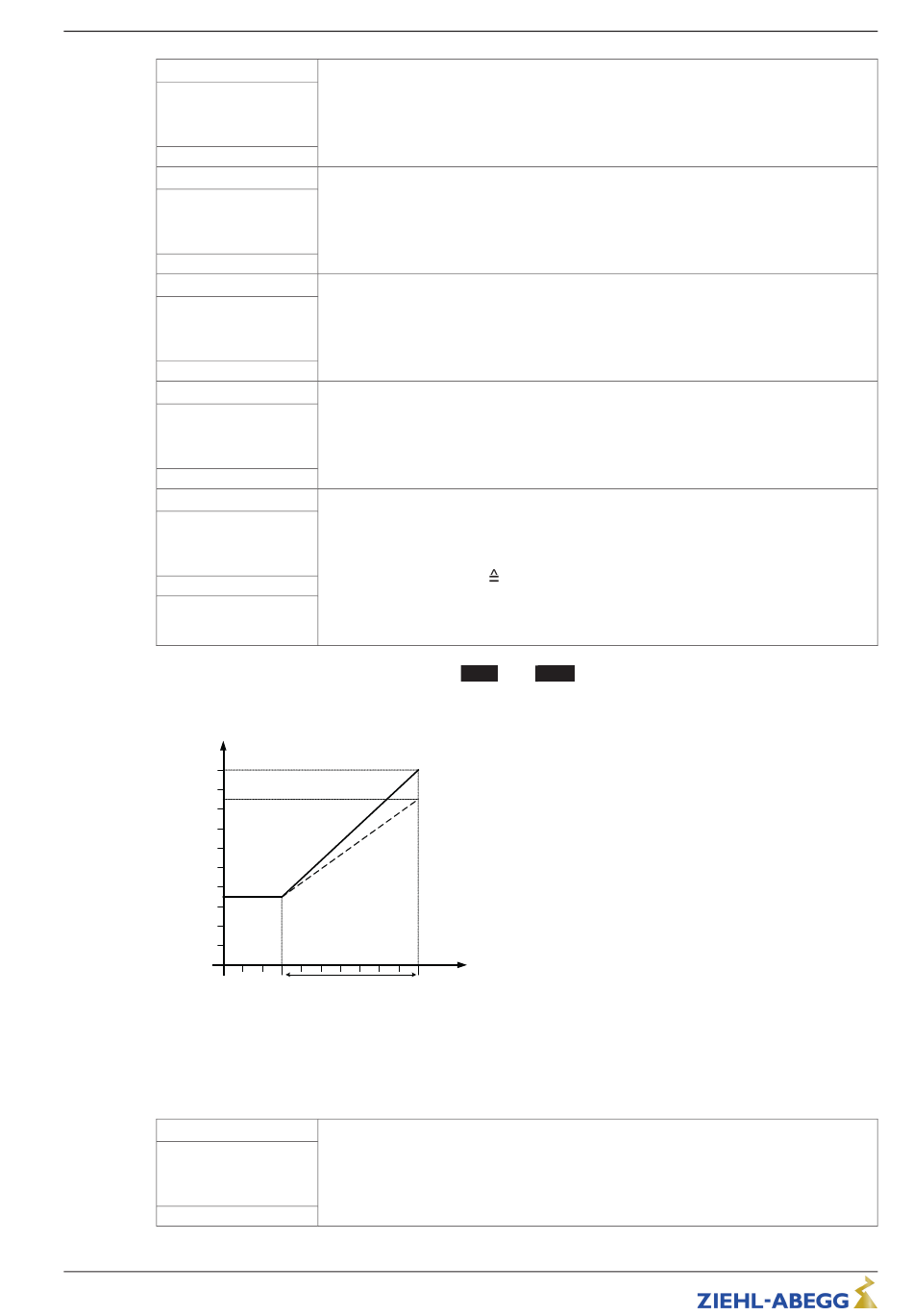

Außentemperaturabhängige Sollwertanpassung
[Pa]
S1
S2
P-min.
S1 Sollwert 1
S2 Sollwert 2
P-min. Min. Sollwert
T-min Min. Temperatur
T-Start Sollwertreduzierung unter dieser Außentemperatur
T-Band Temperaturbereich
AT Außentemperatur
Einstellung
30 K
T-Band SA
L-BAL-E207-D 1932 Index 004
Regelbereich
Kleiner Wert = schnelle Ausregelung
Großer Wert = langsame Ausregelung (hohe Stabilität)
Einstellbereich: im Messbereich des Sensors
Werkseinstellung: 100 Pa
Min. Drehzahl
Einstellbereich: 0... "Max. Drehzahl"
Werkseinstellung: 0 %
Max. Drehzahl
Einstellbereich: 100 %... "Min. Drehzahl"
Werkseinstellung: 100 %
Handbetrieb
"OFF" = automatische Regelung auf eingestellten Sollwert (Werkseinstellung)
"ON" = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü "Drehzahl
Handbetrieb"
Drehzahl Handbetrieb
Manuelle Drehzahlvorgabe ohne Beeinflussung durch ein externes Signal.
Aktivierung über Menü "Handbetrieb" oder externen Kontakt an digitalem Eingang
(siehe IO Setup).
Einstellbereich: 0...100 %
Werkseinstellung: 100 %
Zur Information über die deaktivierte Regelung wird der eingestellte Wert für Handbe-
trieb abwechselnd mit dem Istwert angezeigt.
T-Band
-15 °C
30 °C
T-min.
T-Start
T-Band SA
Temperaturbereich, in dem sich der Sollwert kontinuierlich mit der Außentemperatur
ändert
Einstellbereich: 0,0...100,0 K
Werkseinstellung: 30,0 K
"Min. Drehzahl"... "Max. Drehzahl"
4.02
und
4.03
mit außentemperaturabhängiger Soll-
Bei Betrieb als Druckregelgerät kann eine Au-
ßentemperaturkompensation aktiviert werden
(Sensoranschluss an "E2"= "Analog In 2").
Der eingestellte und aktive "Sollwert 1" bzw
"Sollwert 2" wird durch diese Funktion automa-
tisch proportional zur gemessenen Außentem-
peratur verändert (siehe Info: "Sollwert Rege-
lung").
AT
18.09.2014
v_pressure_set_dep_outtemp.vsd
Art.-Nr.
44/114
Programmierung
