AM-STICK-WB
Art.-Nr. 349081

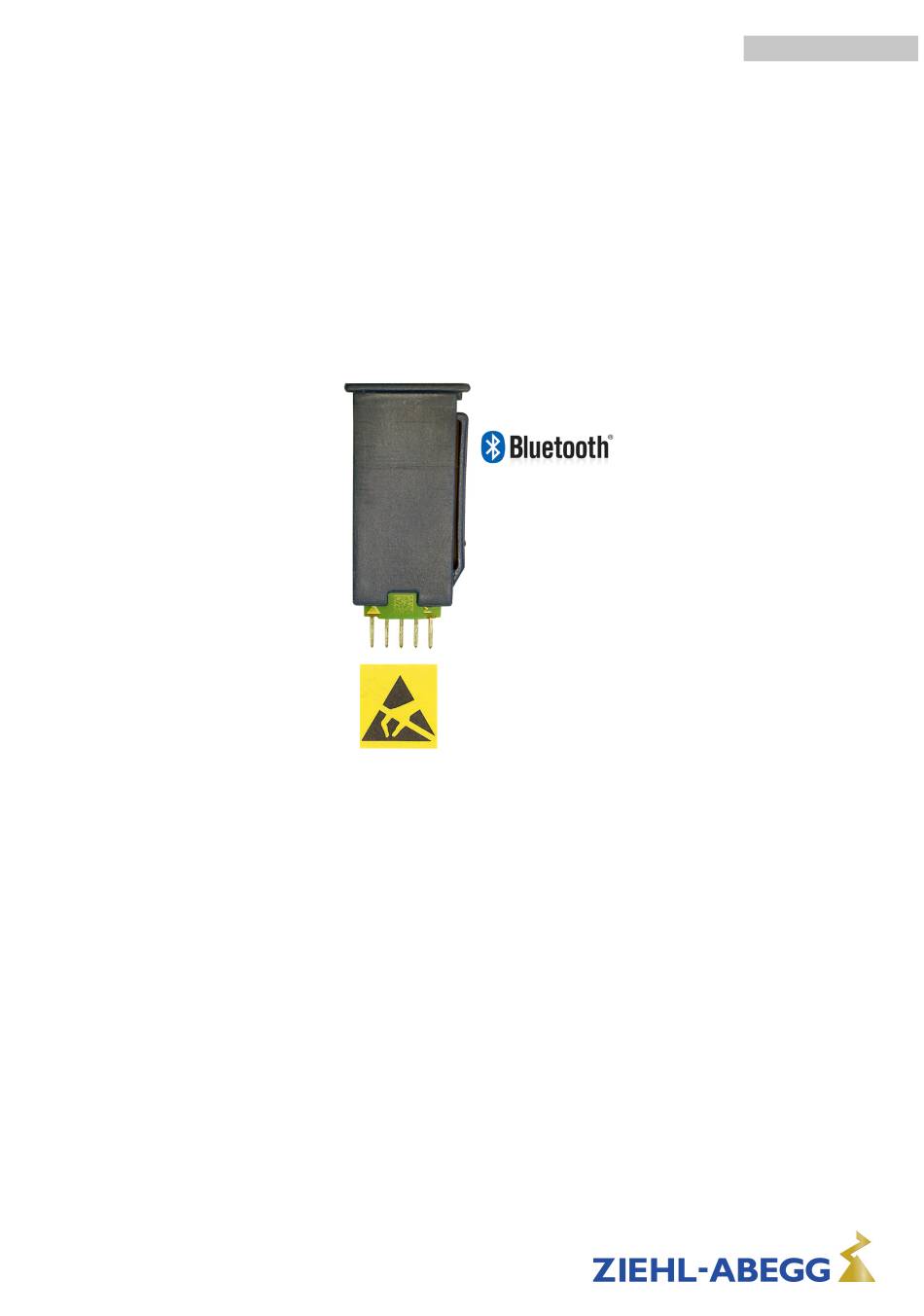

Bluetooth Kommunikationsmodul für Frequenzumrichter und
ECblue Ventilatoren (Motorbaugrößen D+G) der neuesten
Generation (2nd edition)
Kurzanleitung
Achtung, elektrostatisch gefährdete Bauelemente!
Kapitel Montage des Moduls beachten.
L-BAL-E289-D 2021/36 Index 005
Art.-Nr.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ZIEHL-ABEGG AM-STICK-WB
Inhaltszusammenfassung für ZIEHL-ABEGG AM-STICK-WB
- Seite 1 AM-STICK-WB Art.-Nr. 349081 Bluetooth Kommunikationsmodul für Frequenzumrichter und ECblue Ventilatoren (Motorbaugrößen D+G) der neuesten Generation (2nd edition) Kurzanleitung Achtung, elektrostatisch gefährdete Bauelemente! Kapitel Montage des Moduls beachten. L-BAL-E289-D 2021/36 Index 005 Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
Einsatzbereich ........Funktion AM-STICK-WB ....... -
Seite 3: Allgemeine Hinweise
Weiterentwicklung vor. Aus den Angaben, Abbildungen bzw. Zeichnungen und Beschrei- bungen können deshalb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehalten. Die ZIEHL-ABEGG SE haftet nicht für Schäden aufgrund von Fehlgebrauch, sachwidri- ger Verwendung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. -
Seite 4: Verwendung In Den Usa Oder Canada
Caution The FCC requires the user to be notified that any changes or modifications made to this device that are not expressly approved by ZIEHL-ABEGG SE may void the user's authority to operate the equipment. Changes or modifications not expressly approved by the party responsible for com- pliance could void the user's authority to operate the equipment. -
Seite 5: Industry Canada Certification @ Am-Modbus-Wb, Am-Stick-Wb
Nevertheless, the PAN1740 shall be used in such a manner that the potential for human contact during normal operation is minimized 1.4.2 Industry Canada Certification @ AM-MODBUS-WB, AM-STICK-WB This device contains "Contains IC: 216Q-1740". PAN1740 is licensed to meet the regulatory requirements of Industry Canada (IC), license: IC: 216Q-1740. - Seite 6 Kurzanleitung AM-STICK-WB Allgemeine Hinweise impedance is 50 ohms. The antenna used for this transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. Due to the model size the IC identifier is displayed in the installation instruction only and can not be displayed on the modules label due to the limited size (8.7x15.6mm).
-
Seite 7: Verwendung In Taiwan
1.5 Verwendung in Taiwan Das Modul besitzt eine NCC-Zulassung für die Verwendung in Taiwan. Es erfüllt die Anforderungen der Low-Power-Radio-Frequency Devices Technology Regulations wie in NCC LP0002 (2020) Abschnitt 4.10.1 beschrieben. Testreport für AM-STICK-WB siehe CN21293J. Zeichen der NCC-Zulassung und Identifikationsnummer für AM-... -
Seite 8: Allgemeine Beschreibung
Bluetooth Kommunikationsmodul für Frequenzumrichter und ECblue Ventilatoren (Mo- torbaugrößen D+G) der neuesten Generation (2nd edition) Information Das AM-STICK-WB Modul ist ausschließlich für die Integration und Nutzung in Host- Geräten (Ventilatoren und Umrichtern) von ZIEHL-ABEGG geeignet. Achtung! Das Modul und somit auch das Endgerät, in welches dieses eingebaut wird (Ventilator/Frequenzumrichter), ist nicht für den Einsatz in lebenserhaltenden Geräten... -
Seite 9: Lagerung
Kurzanleitung AM-STICK-WB Montage des Moduls 3.4 Lagerung Das Gerät muss trocken und wettergeschützt in Originalverpackung gelagert werden. • Vermeiden Sie extreme Hitze- oder Kälteeinwirkung. • Vermeiden Sie zu lange Lagerzeiten (wir empfehlen max. ein Jahr). • 3.5 Entsorgung / Recycling Die Entsorgung muss sachgerecht und umweltschonend, nach den gesetzlichen Bestimmungen des jeweiligen Landes erfolgen. -
Seite 10: Vorgehensweise
Service über Bluetooth möglich ist. Zusätzlich befindet sich auf dem Aufkleber ein QR- Code zum Download der App "ZAset mobile". Die Erfassung der Seriennummer zur Verknüpfung mit dem AM-STICK-WB kann per manueller Eingabe oder per Scan erfolgen. L-BAL-E289-D 2021/36 Index 005 Art.-Nr. -
Seite 11: Bluetooth® Für Drahtlose Kommunikation
5 Bluetooth® für drahtlose Kommunikation 5.1 AM-STICK-WB mit Bluetooth Version 4.0 Das AM-STICK-WB beinhaltet ein Bluetooth LE (BLE) Modul, mit dem der Benutzer die Vorteile der 4.0+ Bluetooth Technologie in Verbindung mit einem Android Gerät, iPhone, iPad und Laptop nutzen kann. - Seite 12 PIN: 0 - 9999 (Zugriffscode) Abweichend von der RS-485 Kommunikation ist bei drahtloser Kommunikation über • AM-STICK-WB ein Zugriffschutz über eine PIN (0 - 9999) vorhanden. Bei der Installation ist einem Bluetooth Gerät oder einer zugehörenden Gruppe von • Bluetooth Geräten zwingend eine sichere PIN zu vergeben.
-
Seite 13: Bluetooth Verbindung Herstellen
Kurzanleitung AM-STICK-WB Bluetooth® für drahtlose Kommunikation 5.2 Bluetooth Verbindung herstellen Gehen Sie wie folgt vor: Je nach verwendetem Gerät App ZAset mobile von Google Play Store oder von " Apple App Store herunterladen und installieren. Netzspannung von Ventilator/Frequenzumrichter unter Beachtung der Sicherheitshin- "... - Seite 14 Kurzanleitung AM-STICK-WB Bluetooth® für drahtlose Kommunikation Schaltfläche “Gerät hinzufügen” berühren und anschließend Bluetooth auswählen, " damit ein System mit einer Bluetooth LE Datenverbindung erstellt wird. ZAset prüft, ob Bluetooth im Smartphone eingeschaltet ist, und fordert Sie gegebe- nenfalls auf, Bluetooth zu aktivieren.
- Seite 15 Datenverbindung mit diesem Gerät her. Sobald eine Verbindung mit dem Gerät hergestellt ist, wird ein zweistufiges Authenti- " fizierungsverfahren eingeleitet. Erste Stufe: Binding (Verknüpfung AM-STICK-WB mit Seriennummer des Gerä- " tes). Die App prüft hierbei, ob der MAC Adresse des Sticks bereits eine Seriennummer zugeordnet wurde.
- Seite 16 Kurzanleitung AM-STICK-WB Bluetooth® für drahtlose Kommunikation Erste Stufe: Eingabe Seriennummer Zweite Stufe: Eingabe PIN 9999 Neue PIN vergeben, um unberechtigten Zugriff zu verhindern. " L-BAL-E289-D 2021/36 Index 005 Art.-Nr. 16/19...
- Seite 17 Kurzanleitung AM-STICK-WB Bluetooth® für drahtlose Kommunikation Bei Bedarf gewünschten Namen (Alias) vergeben. " Alias ändern Beispiel: 01_ECblue Schaltfläche des Gerätes berühren, um Verbindung aufzubauen. " L-BAL-E289-D 2021/36 Index 005 Art.-Nr. 17/19...
- Seite 18 Kurzanleitung AM-STICK-WB Bluetooth® für drahtlose Kommunikation Anzeige Istwerte auf Dashboard bei erfolgreicher Verbindung. " Auf dem Dashboard befinden sich Schaltflächen für die weitere Bedienung. 1 Menü: Start, Liste Meine Geräte, Einstellungen 2 Info: BLE Version, MODBUS Adresse, Identifikation usw. 3 Drehzahlsteuerung über Schieberegler oder Variable...
-
Seite 19: Anhang
Bitte kontaktieren Sie bei technischen Fragen bei der Inbetriebnahme oder bei Störun- gen unseren technischen Support für Regelsysteme - Lufttechnik. Telefon: +49 (0) 7940 16-800 Email: fan-controls-service@ziehl-abegg.de Für Lieferungen außerhalb Deutschlands stehen weltweit Ansprechpartner in unseren Niederlassungen zur Verfügung, siehe www.ziehl-abegg.com. L-BAL-E289-D 2021/36 Index 005 Art.-Nr. 19/19...
