Betriebsanleitung UNIcon MODBUS Master

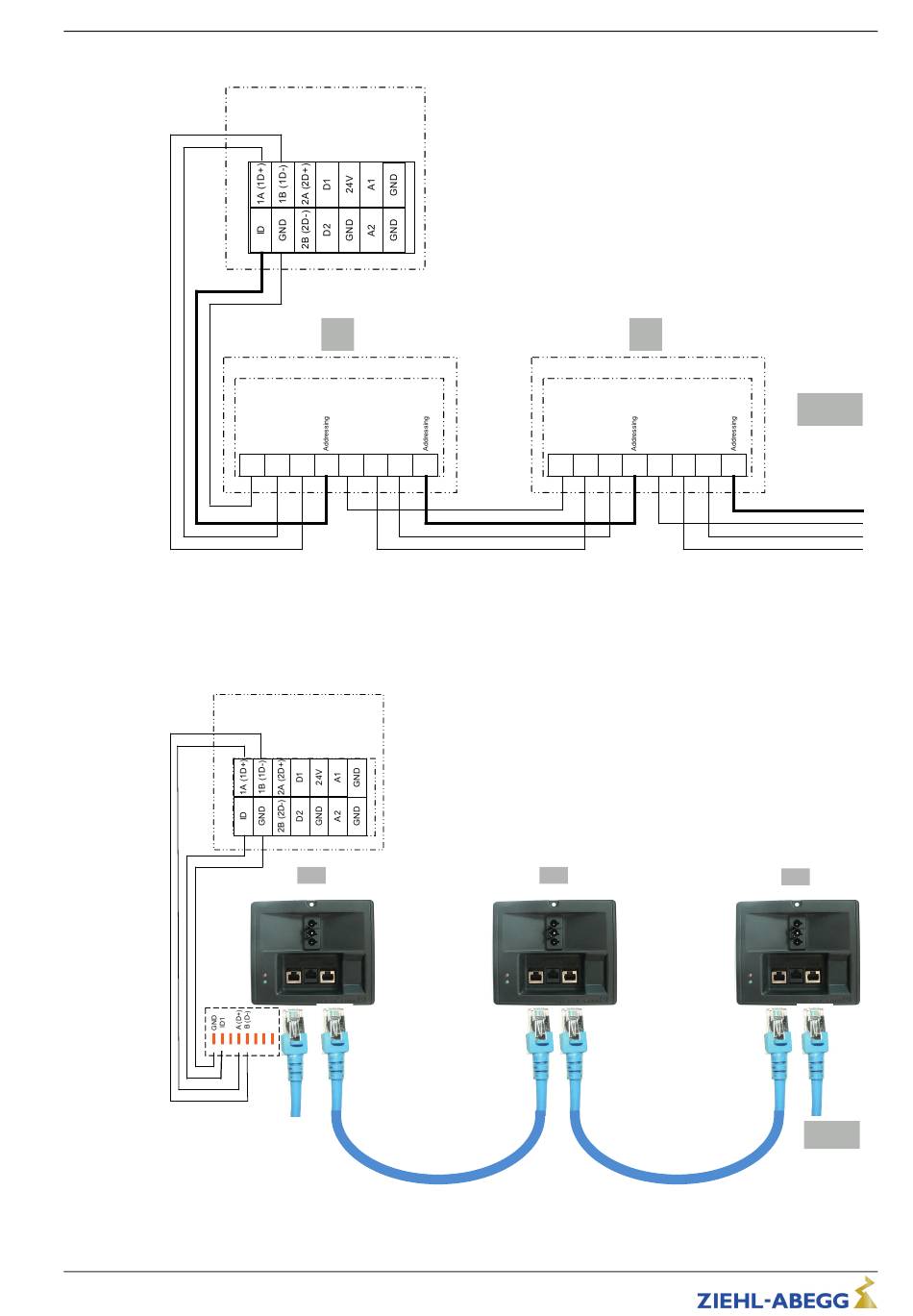

Vernetzung mit Telefonleitung
Anschluss am MODBUS Master an den Klemmen: 1A (1D+), 1B (1D-), ID und GND
Verbindung der Slave Teilnehmer über die Klemmen: A (D+), B (D-), GND und ID1 / ID2
Vernetzung mit RJ45 Patchkabel bei Verwendung der Anschlussbox für ECblue (Art. Nr. 380085).
8 7 6 5 4 3 2 1
Der Anschluss am MODBUS Master erfolgt an den Klemmen: 1A (1D+), 1B (1D-), ID und GND
Verbindung der Slave Teilnehmer über die beiden RJ45 Anschlüsse "BUS1" und "BUS2"
L-BAL-E207-D 1932 Index 004
MODBUS Master
1
MODBUS Slave
MODBUS MODBUS
(RS-485) (RS-485)
A B A B
GND ID1 GND
(D+) (D-) (D+) (D-)
MODBUS Master
1
MODBUS Slave
BUS1 BUS2
RJ45
MODBUS Slave
MODBUS
(RS-485)
A
ID2 GND
(D+)
2
MODBUS Slave
BUS1 BUS2
Art.-Nr.
14/114
Elektrische Installation
2
MODBUS
(RS-485)
B A B
ID1 GND ID2
(D-) (D+) (D-)
v_modbus_master_autoadr.vsd
MODBUS Slave
RJ45
v_modbus_master_autoadr_zabox.vsd
3...32
13.03.2013
3
BUS1 BUS2
RJ45
4...32
13.03.2013
