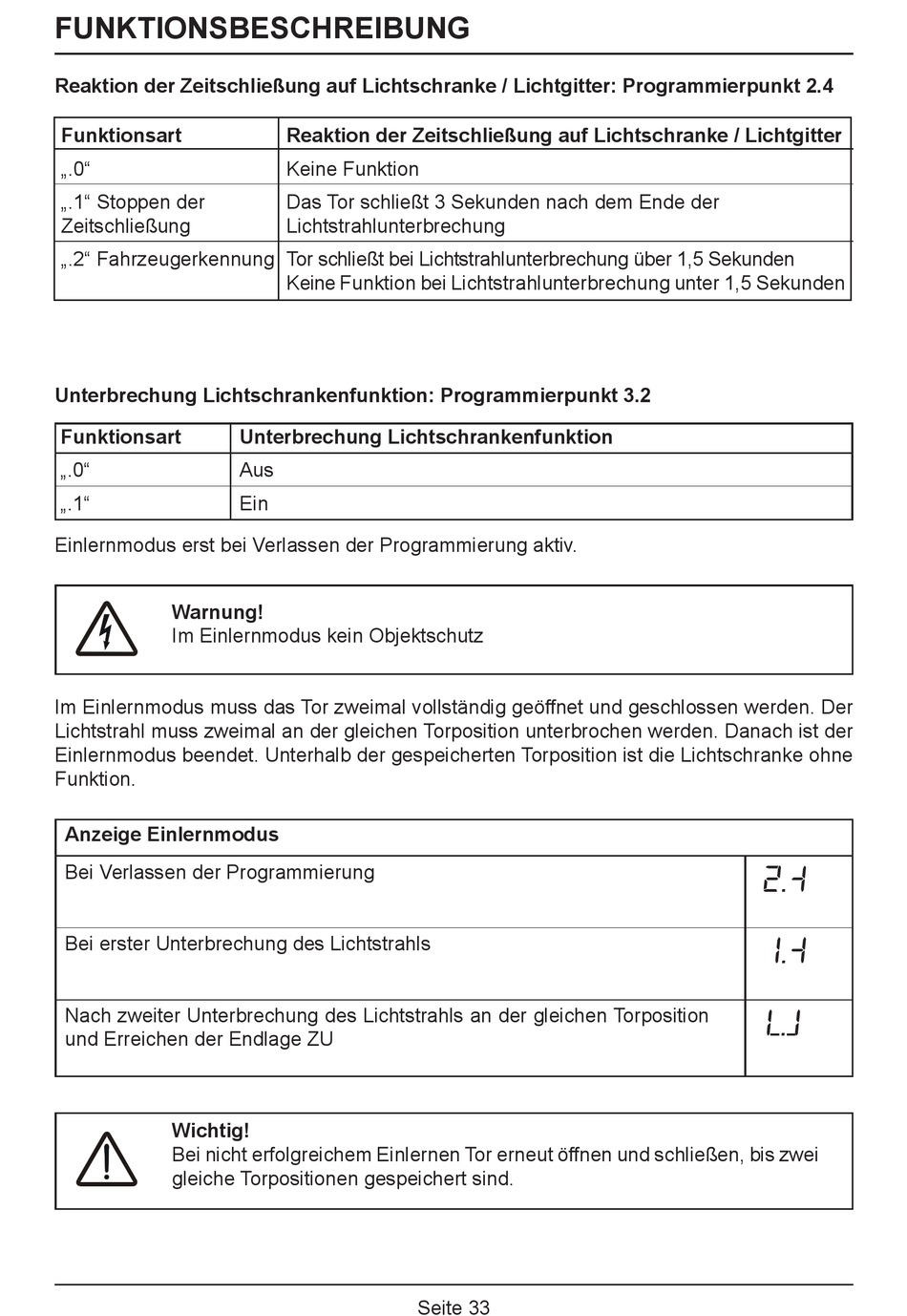

GFA TS 981 Montageanleitung Seite 33

FUNKTIONSBESCHREIBUNG
Reaktion der Zeitschließung auf Lichtschranke / Lichtgitter: Programmierpunkt 2.4
Funktionsart
„.0"
„.1" Stoppen der
Zeitschließung
„.2" Fahrzeugerkennung Tor schließt bei Lichtstrahlunterbrechung über 1,5 Sekunden
Unterbrechung Lichtschrankenfunktion: Programmierpunkt 3.2
Funktionsart
„.0"
„.1"
Einlernmodus erst bei Verlassen der Programmierung aktiv.
Warnung!
Im Einlernmodus kein Objektschutz
Im Einlernmodus muss das Tor zweimal vollständig geöffnet und geschlossen werden. Der
Lichtstrahl muss zweimal an der gleichen Torposition unterbrochen werden. Danach ist der
Einlernmodus beendet. Unterhalb der gespeicherten Torposition ist die Lichtschranke ohne
Funktion.
Anzeige Einlernmodus
Bei Verlassen der Programmierung
Bei erster Unterbrechung des Lichtstrahls
Nach zweiter Unterbrechung des Lichtstrahls an der gleichen Torposition
und Erreichen der Endlage ZU
Wichtig!
Bei nicht erfolgreichem Einlernen Tor erneut öffnen und schließen, bis zwei
gleiche Torpositionen gespeichert sind.
Reaktion der Zeitschließung auf Lichtschranke / Lichtgitter
Keine Funktion
Das Tor schließt 3 Sekunden nach dem Ende der
Lichtstrahlunterbrechung
Keine Funktion bei Lichtstrahlunterbrechung unter 1,5 Sekunden
Unterbrechung Lichtschrankenfunktion
Aus
Ein
Seite 33
2.4
1.4
1 . 1
