Instandhaltung und Umrüstung
9. Federn (A25) so in den unteren Deckel
(A40) einsetzen, dass sie durch die Prä‑
gung im Deckel zentriert werden.
10. Oberen Deckel (A42) aufsetzen.
11. Oberen und unteren Deckel (A42, A40)
mit Schrauben und Muttern verschrau‑
ben.
b) Wirkrichtung FE
1. Oberen Deckel (A42) abheben.
2. Bundmutter (A53) vollständig abschrau‑
ben.
3. Membranteller (A39) mit Membran
(A48), Membranblech (A38) und An‑
triebsstange (A1) aus dem unteren De‑
ckel (A40) ziehen.
A42 A53
A40
A23
Antriebsstange
ausfahrend

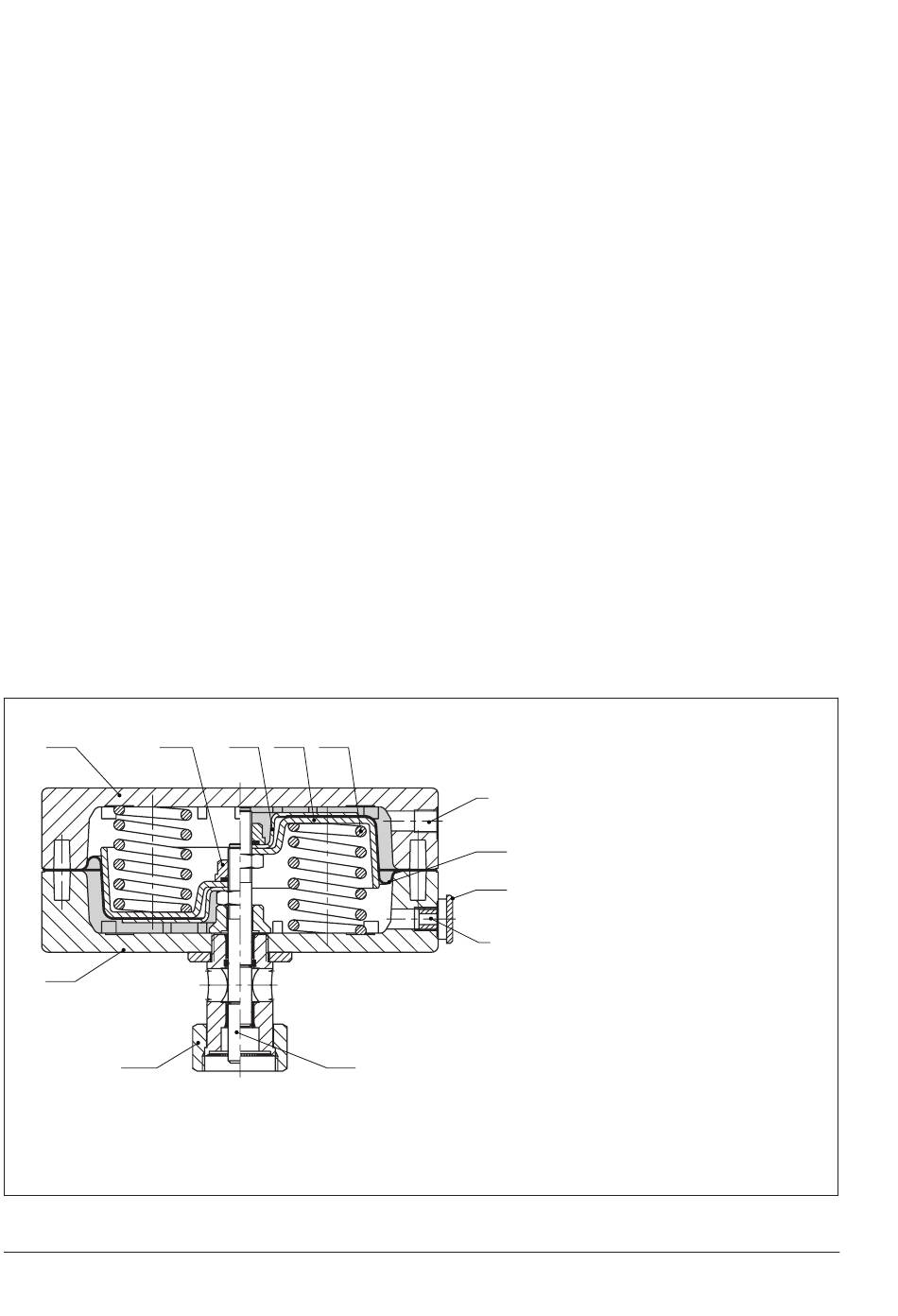

Bild 8-1: Typ 2780‑1
8-4
A38 A39 A25
A1
Antriebsstange
einfahrend
4. Neue Membran auf das Membranblech
(A38) legen. Membranteller (A39) auf‑
setzen.
5. Dichtungselement der Bundmutter (A53)
prüfen und ggf. austauschen.
6. Antriebsstange (A1) mit geeignetem
Dicht‑ und Schmiermittel bestreichen.
7. Antriebsstange (A1) mit Membranteller
(A39), Membran (A48) und Membran‑
blech (A38) in den unteren Deckel (A40)
einsetzen.
8. Bundmutter (A53) festziehen.
9. Oberen Deckel (A42) aufsetzen.
10. Oberen und unteren Deckel (A42, A40)
mit Schrauben und Muttern verschrau‑
ben.
A1 Antriebsstange
A20 Entlüftungsstopfen
S
A23 Überwurfmutter
FE
A25 Druckfeder
A48
A38 Membranblech
A39 Membranteller
A20
A40 Deckel, Unterteil
A42 Deckel, Oberteil
S
FA
A48 Membran
A53 Bundmutter
S Stelldruckanschluss für
FA
Antriebsstange ausfahrend
S Stelldruckanschluss für
FE
Antriebsstange einfahrend
