2 Inbetriebnahme
Ionisationsstrommessung
ANWENDERHINWEIS
Kabelsatz (Abb. 7, Pos. 3) ist als Zusatz-
ausstattung erhältlich.
l Anlage stromlos machen.
l Messgerät an Überwachungskabel (Abb. 7, Pos. 1)
und Überwachungselektrode (Abb. 7, Pos. 2) in Rei-
he anschließen (Abb. 7).
l Berührungsschutz (Abb. 7, Pos. 4) um die Steckver-
bindungen anbringen.
l Am Messgerät den µA-Gleichstrombereich wählen.
l Anlage elektrisch wieder in Betrieb nehmen und Ioni-
sationsstrom messen.
ANWENDERHINWEIS
Ein störungsfreier Betrieb ist nur möglich,
wenn bei brennender Startflamme (Haupt-
flamme brennt nicht), der Ionisationsstrom
mindestens 2,5 µA beträgt. Eine Störab-
schaltung erfolgt bei ca. 1 µA.
l Messwert in das Protokoll (siehe Kapitel 2.2: „Inbe-
triebnahmeprotokoll") eintragen.
l Anlage stromlos machen.
l Messgerät abnehmen, Steckverbindung zusammen-
stecken und Berührungsschutz anbringen.
l Anlage elektrisch wieder in Betrieb nehmen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16 Inbetriebnahme- und Wartungsanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
2
4

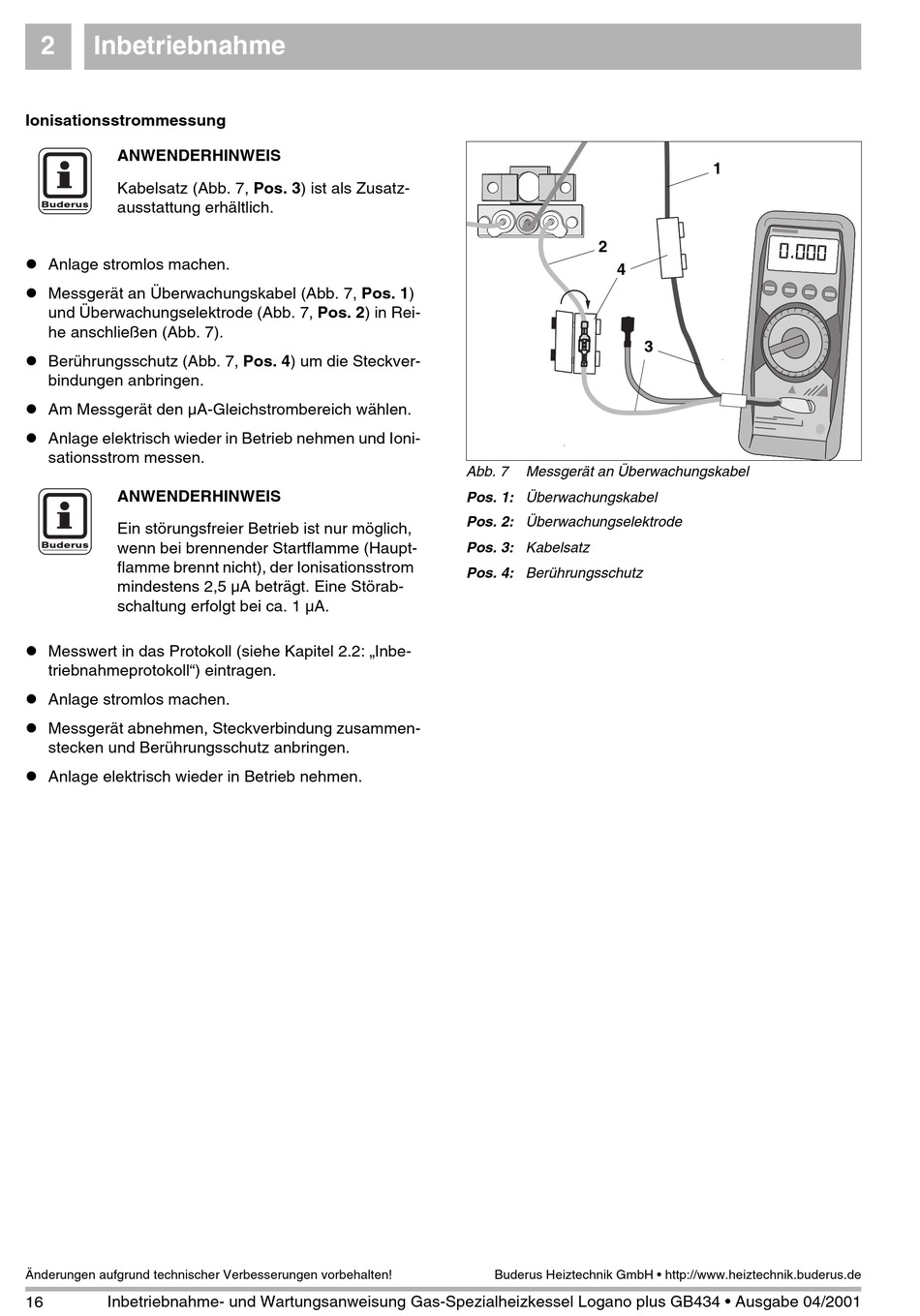

Abb. 7 Messgerät an Überwachungskabel
Pos. 1: Überwachungskabel
Pos. 2: Überwachungselektrode
Pos. 3: Kabelsatz
Pos. 4: Berührungsschutz
