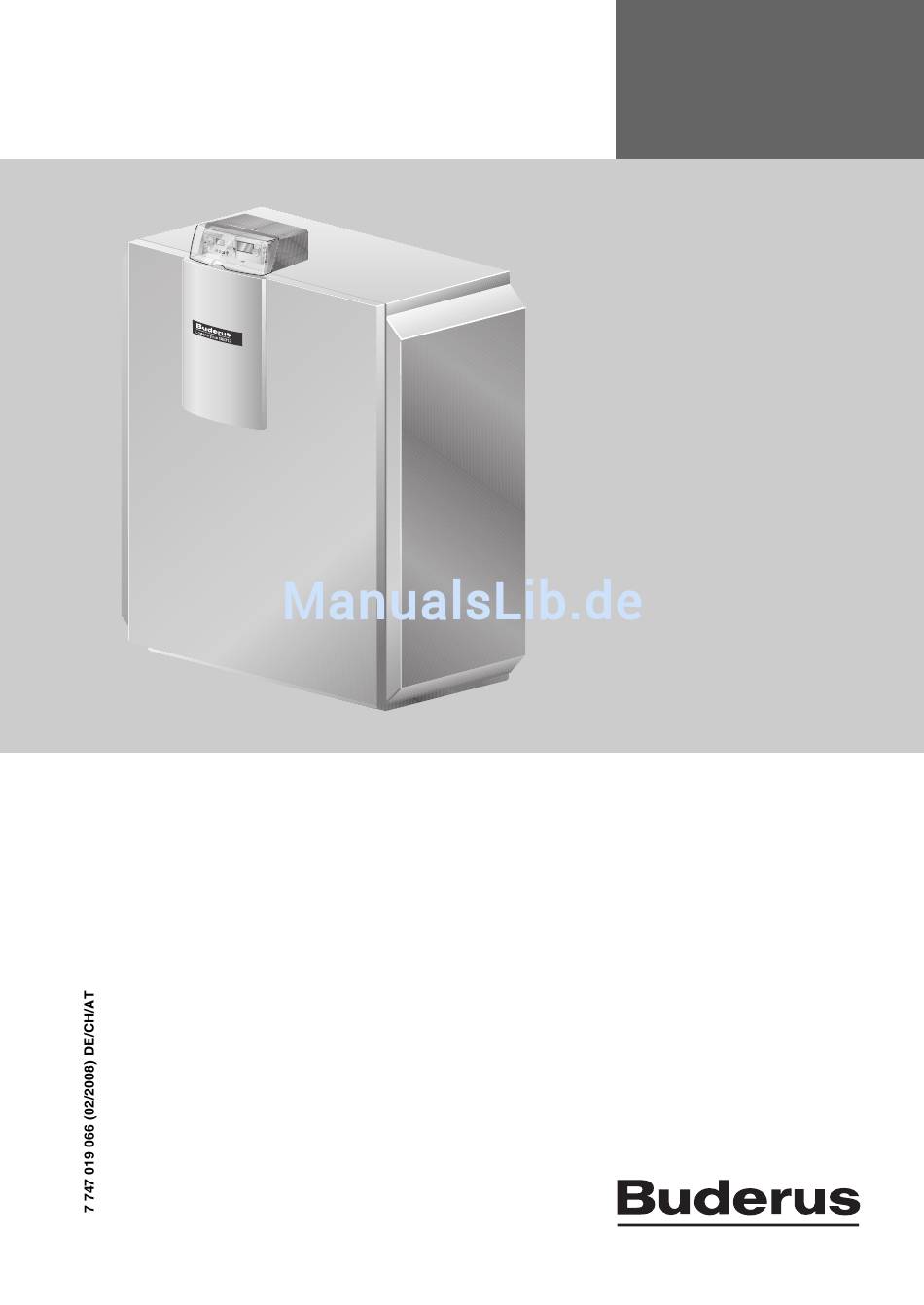

Montage- und
Wartungsanleitung

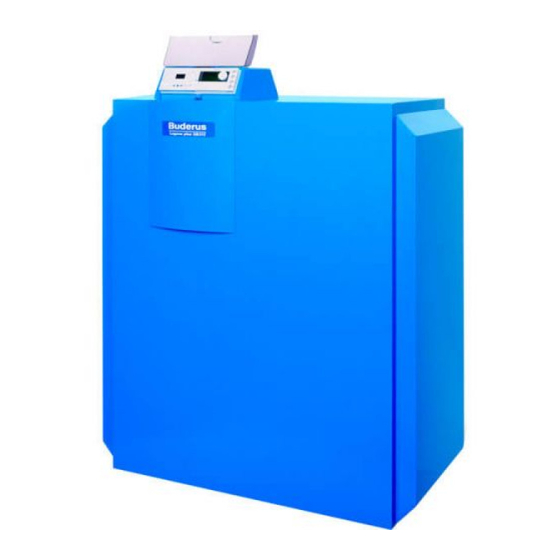

Logano plus GB312
Gaskessel-Brennwert
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logano plus GB312

Inhaltszusammenfassung für Buderus Logano plus GB312

  • Seite 1 Montage- und Gaskessel-Brennwert Wartungsanleitung Logano plus GB312 Für das Fachhandwerk Vor Montage und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    ......... 32 Zu- und Abluftöffnungen sowie den Abgasanschluss prüfen ....33 Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 3 ......... . 65 Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Sicherheit

    Für Schäden, die durch nicht von Bu- perverletzungen oder zu Sachschäden derus gelieferte Ersatzteile entstehen, führen kann. kann Buderus keine Haftung übernehmen. ANWENDERHINWEIS Anwendertipps für eine optimale Geräte- nutzung und -einstellung sowie sonstige nützliche Informationen. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Hinweise Zur Installation

    Sie dürfen Elektroarbeiten nur dann ausführen, wenn Sie die entsprechen- de Qualifikation besitzen. Bevor Sie ein Gerät öffnen: Netzspan- nung allpolig stromlos schalten und ge- gen unbeabsichtigtes Wiedereinschalten sichern. Beachten Sie die Installationsvorschrif- ten. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Werkzeuge, Materialien Und Hilfsmittel

    – Reinigungsbleche und/oder chemisches Reini- gungsmittel für die Nassreinigung Entsorgung Entsorgen Sie das Verpackungsmaterial umweltge- recht. Entsorgen Sie Komponenten der Heizungsanlage, die ausgetauscht werden müssen, durch eine autori- sierte Stelle umweltgerecht. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Angaben Zum Produkt

    Richtlinien sowie den ergänzenden natio- nalen Anforderungen. Die Konformität wird mit der CE-Kennzeichnung nachgewiesen. Sie können die Konformitätserklärung des Produkts im Internet unter www.buderus.de/konfo/ abrufen oder bei der zuständigen Buderus-Niederlassung anfordern. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Technische Daten

    DN (mm) tung AL (nur raumluftunabhängig) Anschluss VK und RK Rp 2" (DN 50) PN6-Normflansch (DN 65) Anschluss ST R1“ R1¼" Ø GAS R ¾" R 1½" Tab. 1 Abmessungen und Anschlussdimensionen Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 9 Volllast Teillast Geräteabmessung und Gewicht Einbringmaße Breite × Tiefe × Höhe 851 x 612 x 1400 1059 x 612 x 1400 1267 x 612 x 1400 Gewicht Tab. 2 Technische Daten Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 10 19,1 200 - 6 20,4 21,9 23,8 240 - 7 24,6 26,3 28,6 280 - 8 28,7 30,7 33,4 Tab. 3 Gasdurchsatz (Bezogen auf 15 °C Gastemperatur und 1013 mbar Luftdruck) Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 11: Wasserqualität

    Da es kein reines Wasser zur Wärmeübertragung gibt, ist auf die Wasserbeschaffenheit zu achten. Eine schlechte Wasserqualität führt in Heizungsanlagen zu Schäden durch Steinbildung und Korrosion. Genauere Angaben finden Sie im beiliegenden Be- triebsbuch. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Lieferumfang

    R1“ oder Sicherheitsgruppe* (bei 90 und 120 kW) R1¼“ (bei 160 bis 280 kW) Kesselanschlussbogen Kesselanschlussstück Tab. 6 notwendige Zubehörteile * Sicherheitsventil oder Sicherheitsgruppe sind für die Funktion bzw. Sicherheit erforderlich. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Heizkessel Transportieren

    Sicherungsschrauben der Seitenwände an der Vor- der- und Rückseite des Heizkessels heraus drehen. Seitenwände leicht anheben und abnehmen. Bild 4 Vorderwand und Seitenwände abnehmen 1 Vorderwand 2 Seitenwand 3 Sicherungsschraube Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Heizkessel Auf Rollen Transportieren

    Sie können auch handelsübliche Trans- portrollen verwenden. Achten Sie dabei unbedingt auf eine gleichmäßige Lastver- teilung an den tragenden Teilen, damit das Bodenblech nicht eingedrückt wird. Bild 7 Heizkessel auf Rollen transportieren (Maße in mm) Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Heizkessel Aufstellen

    Raum auf. KESSELSCHADEN durch verunreinigte Verbrennungsluft. VORSICHT! Benutzen Sie niemals chlorhaltige Rei- nigungsmittel und Halogen-Kohlen- wasserstoffe (z. B. in Sprühdosen, Lösungs- und Reinigungsmitteln, Far- ben, Klebern). Vermeiden Sie starken Staubbefall. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Wandabstände

    Drehen Sie je nach Bedarf die Fußschrauben herein oder heraus, um den Heizkessel in der Waagerech- ten mit Hilfe einer Wasserwaage auszurichten. Bild 9 Heizkessel ausrichten Pos. 1: Fußschrauben Pos. 2: Wasserwaage Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Heizkessel Installieren

    1 Kesselanschlussbogen (Zubehör) – Der Querschnitt des Abgasrohres muss der Berech- 2 Kesselanschlussstück (Zubehör) nung nach den geltenden Vorschriften entsprechen. – Abgasweg so kurz wie möglich wählen. – Abgasrohre mit Steigung verlegen. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Zuluftanschluss Herstellen (Bei Raumluftunabhängigem Betrieb)

    Bild 11 Zuluftanschluss für raumluftunabhängigen Betrieb herstellen Zuluftanschluss bis zum Zuluft-Anschlussbogen 1 Schraube RLU mit einem Standard-Zuluftsystem entsprechend den landesspezifischen Anforderungen herstellen. 2 Abdeckung 3 Zuluft-Anschlussbogen RLU (Zubehör) 4 Aufweitung (Zubehör) Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Hydraulische Anschlüsse Herstellen

    Vor- und Rücklaufes fest angezogen werden dürfen. Überprüfen Sie die Dichtungen und die Bild 12 Wasserseitige Anschlüsse Anschlüsse am Heizkessel vor der RK: Rücklauf Heizkessel Montage der Rohrverbindung auf evtl. Beschädigungen. VK: Vorlauf Heizkessel Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 20 6 Gegenflansch x 1 fest anschrauben. 7 Dichtung x 2 Rückschlagklappe mittels Montagehilfe mittig aus- 8 Flansch am Vorlauf des Heizkessels x 1 richten und dabei Schrauben fest anziehen. 9 Montagehilfe Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Warmwasserspeicher Installieren

    Bild 15 Sicherheitsventil montieren 1 Sicherheitsventil und automatischer Entlüfter (Anschluss bauseits; erforderliches Zubehör) 2 Sicherheitsgruppe (erforderliches Zubehör) 3 Sicherheitsanschluss R1“ (bei 90 und 120 kW) R1¼“ (bei 160 bis 280 kW) Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Kondenswasserableitung Installieren

    ANWENDERHINWEIS Als Zubehör sind Neutralisations- einrichtungen erhältlich, die in der Kessel- verkleidung integriert werden können. Neutralisationseinrichtung (Zubehör) entsprechend der Montageanleitung in- stallieren. Mitgelieferten Siphon am Ablauf der Kondenswasserwanne montieren. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 23: Anschluss Für Mag Montieren

    Leitung zum MAG bauseits durch den Ausschnitt in der Rückwand installieren. Bild 17 Anschluss MAG 1 Doppelnippel 2 T-Stück 3 Entleerungshahn 4 Ausschnitt für den Anschluss MAG (in der Rückwand) Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 24: Heizungsanlage Befüllen Und Dichtheit Prüfen

    Wasserhahn und KFE-Hahn schließen, wenn der ge- wünschte Prüfdruck erreicht ist. Anschlüsse und Rohrleitungen auf Dichtheit prüfen. Heizungsanlage über die Entlüftungsventile an den Heizkörpern entlüften. Wenn der Prüfdruck durch das Entlüften abfällt, Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Brennstoffversorgung Herstellen

    Einschiebehaken des Regelgerätes in die ovalen Bohrungen setzen. Regelgerät in Richtung Vorderseite des Heizkessels schieben. Elastische Haken des Regelgerätes in die vorgese- henen Durchbrüche durch Drücken einrasten lassen. Bild 20 Regelgerät montieren (Logamatic MC10) Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Netzanschluss Und Anschlüsse Zusätzlicher Komponenten

    Kabelschelle mit der Leitung von oben in die Schlitze des Schellenrahmens einsetzen (Schritt 1). Kabelschelle herunterschieben (Schritt 2). Gegendrücken (Schritt 3). Hebel nach oben umlegen (Schritt 4). Bild 23 Leitungen mit Kabelschelle sichern Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Heizkessel Senkrecht Ausrichten

    Nach Bedarf die Schrauben herein oder heraus dre- hen, um den Heizkessel in der Senkrechten mit Hilfe einer Wasserwaage auszurichten. Nach dem Ausrichten die Muttern wieder anziehen. Bild 25 Heizkessel senkrecht ausrichten 1 Schraube 2 Mutter 3 Wasserwaage Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 28: Heizungsanlage In Betrieb Nehmen

    Mittel muss die Zulassung als Gas-Dichtheitsprüfmittel besitzen. Mittel nicht auf elektrische Anschlussleitungen auftragen. Ein durch Baumaßnahmen verschmutzter Brenner muss vor der Inbetriebnahme gereinigt werden Kapitel 10.6, Seite 52). Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 29: Geräteausrüstung Prüfen

    Betrieb genommen werden. Befragen Sie das zuständige Gasver- sorgungsunternehmen nach der gelie- ferten Gasart. Überprüfen Sie, ob die tatsächliche Gasart mit der auf dem Typenschild „Gasart“ (Bild 28) identisch ist. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 30: Gasartumstellung

    Großlast-Einstellschraube entgegen dem Uhrzeiger- sinn eine halbe Umdrehung herausdrehen. Umstellung von Gasart L auf Gasart H: Großlast-Einstellschraube im Uhrzeigersinn eine halbe Umdrehung hineindrehen. Bild 27 Umstellung auf eine andere Gasart 1 Großlast-Einstellschraube Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 31: Typenschild Aktualisieren

    Gasarmatur: Honeywell VR 4615V Bild 30 Gasleitung bei Kesselgrößen von 160 bis 280 kW entlüften 1 Prüfnippel zum Messen des Gasanschlussdruckes und zum Entlüften Gasarmatur: Honeywell VR 415VE, VR 420VE und VR 425VE Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 32: Betriebsdruck Prüfen

    Der Heizkessel ist mit einem Minimal- druckwächter (Wassermangelsicherung) ausgestattet. Dieser verhindert den Bren- neranlauf unterhalb von ca. 0,8 bar. Bild 32 Heizungswasser nachfüllen bzw. über den KFE- Hahn ablassen 1 KFE-Hahn Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 33: Zu- Und Abluftöffnungen Sowie Den Abgasanschluss Prüfen

    Prüfen, ob die Zuluftmembran am Luftansaugstutzen vorhanden ist und am Rohr anliegt. Prüfen, ob die Zuluftmembran am Luftansaugstutzen sich bewegen läst und nicht am Rohr klebt. Bild 33 Zuluftmembran prüfen 1 Zuluftmembran 2 Luftansaugstutzen Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 34: Heizungsanlage Betriebsbereit Stellen

    Heizbetrieb (Heizkreispumpe und Speicherladepumpe) müssen Sie richtig einstellen, um eine einwandfreie Funktion der Heizungsanlage sicherzustellen. Lesen Sie hierzu sorg- fältig die entsprechenden Kapitel der Montage- und Ser- viceanleitung der Bedieneinheit durch. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 35: Heizkessel Am Bc10 Einschalten

    Das Servicemenü öffnen, dazu die linke Taste (1) und die beiden rechten Tasten (2) gleichzeitig drücken ( Montage- und Serviceanleitung der Be- dieneinheit). Im Display erscheint das Hauptmenü der Serviceebene, das durch „SERVICEMENUE“ gekennzeichnet ist. Drehknopf drehen, um das Hauptmenü durchzublättern. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 36: Monitordaten An Der Bedieneinheit Anzeigen

    -Werten unter 8,5 % die Einstellung an der Großlast-Einstellschraube auf 9 % korrigieren (siehe Bild 35). – Rechtsdrehung im Uhrzeigersinn führt zu CO -Min- derung. – Linksdrehung führt zu CO -Erhöhung. Bild 35 CO -Gehalt korrigieren 1 Großlast-Einstellschraube Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 37: Co Einstellung Bei Teillast Überprüfen

    Tasten „Schornsteinfeger“ und „Statusanzeige“ gleichzeitig für ca. 5 Sekunden drücken. Bei Werkseinstellung erscheint die Anzeige „ “. Taste „Reset“ drücken, um die Kesselleistung prozentual zu reduzieren, bis „L25.“ in der Anzeige erscheint. L25. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 38 1 Kleinlast-Einstellschraube Gasarmatur: Honeywell VR 4615V Bild 37 Gasarmatur bei Kesselgrößen von 160 bis 280 kW einstellen 1 Kleinlast-Einstellschraube Gasarmatur: Honeywell VR 415VE, VR 420VE und VR 425VE 2 Abdeckschraube Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 39: Co Einstellung Bei Volllast Überprüfen

    – Abgastemperatur brutto t – Lufttemperatur t – Abgastemperatur netto t – t – Kohlendioxidgehalt (CO oder Sauerstoffgehalt (O – Abgasverlust q Bild 38 Messwerte aufnehmen – Kohlenmonoxidgehalt 1 Messstelle im Abgasrohr Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 40: Statusanzeige Am Bc 10 In Den Anzeigestatus Kesseltemperatur Wechseln

    Werte über 100 ppm weisen auf fehlerhafte Brennerein- stellung, falsche Geräteeinstellung, Verschmutzung am Brenner oder Wärmetauscher oder auf Defekte am Brenner hin. Stellen Sie in diesem Fall die Ursache unbedingt fest und beseitigen Sie diese. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 41: Funktionsprüfungen

    Wenn Sie für den Heizkessel keine Bedieneinheit ein- setzen, beachten Sie zum Abschluss der Inbetriebnah- me Folgendes: Bedieneinheit entfernen. Ist ein Regelsystem Logamatic 4000 am Heizkessel angeschlossen, kann es nach der Demontage der Bedieneinheit eingeschaltet werden. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 42: Gasanschlussdruck Messen

    Erdgas L (G25) Erdgas H (G20) Erdgas S (G25.1) Tab. 10 Gasarten und Anschlussdrücke * Vom Gasversorgungsunternehmen sind die min. und max. Drücke (gem. nationalen Vorschriften der öffentlichen Gasversorgung) zu gewährleisten Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 43: Dichtheit Im Betrieb Kontrollieren

    Vorderwand mit Sicherungsschraube oben am Heiz- kessel sichern. Sichttasche mit den technischen Unterlagen sichtbar Bild 41 Verkleidungsteile montieren an einer Seitenwand des Heizkessels anbringen. 1 Seitenwand 2 Vorderwand 3 Sicherungsschraube Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 44: Inbetriebnahmeprotokoll

    Betreiber informieren, technische Unterlagen übergeben – Fachgerechte Inbetriebnahme bestätigen Firmenstempel/Unterschrift/Datum ANWENDERHINWEIS Teilen Sie Ihrem Kunden den richtigen Brennstoff mit und tragen Sie ihn in die Tabelle ein ( Bedienungsanleitung des Heizkessels, Seite 2). Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 45: Heizungsanlage Außer Betrieb Nehmen

    Verhalten im Notfall Erklären Sie Ihrem Kunden das Verhalten in einem Not- fall, z. B. bei einem Brand: Brennstoff-Hauptabsperreinrichtung schließen. Heizungsanlage über den Heizungsnotschalter oder über die entsprechende Haussicherung stromlos schalten. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 46: Heizkessel Inspizieren Und Warten

    Vorderwand leicht anheben und nach vorne abneh- men. LEBENSGEFAHR durch Explosion entzündlicher Gase. WARNUNG! Führen Sie Arbeiten an gasführenden Bauteilen nur dann aus, wenn Sie für diese Arbeiten eine Konzession besit- zen. Bild 43 Vorderwand abnehmen Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 47: Allgemeine Arbeiten

    Sicht- und Funktionskontrolle der Heizungsanlage durchführen. Zuluft- und Abgasführung auf Funktion und Sicher- heit prüfen. Alle Gas und Wasser führenden Rohrleitungen auf Korrosionserscheinungen prüfen. Eventuell korrodierte Rohrleitungen ersetzen. Vordruck des Membran-Ausdehnungsgefäßes kon- trollieren. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 48: Innere Dichtheitsprüfung

    15 x 1 18 x 1 22 x 1 28 x 1,5 35 x 1,5 45 x 1,5 Tab. 13 Rohrleitungsvolumen (V ) in Abhängigkeit der Rohrleitungslänge und des Rohrleitungsdurchmessers Rohr Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 49: Dichtheitsprüfung Durchführen

    Bereich 3 „Armatur undicht“ = Armatur nicht einsetzbar >> Prüfung durchführen, wie nachfolgend beschrieben Ablesebeispiel: Prüfvolumen (V ) 5 Liter und Druckverlust 4 mbar/min = Bereich 3 „Armatur undicht“ = Armatur nicht Prüf einsetzbar >> Prüfung durchführen, wie nachfolgend beschrieben Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 50 Ggf. Leckage abdichten und Prüfung wiederholen. Wird keine Leckage festgestellt, Gasarmatur austau- schen. Dichtheitsprüfung abschließen Schlauch abziehen. Nach Abschluss der Messarbeiten Schraube im Messnippel wieder fest anziehen. Messnippel auf Dichtheit prüfen. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 51: Betriebsdruck Der Heizungsanlage Prüfen

    Betriebsdruck erneut prüfen. Ergänzungswassermenge im Betriebsbuch eintra- gen. ANWENDERHINWEIS Den Anlagendruck können Sie auch am Regelgerät ablesen (z. B. Anzeige „P1.4“ entspricht 1,4 bar). Kesselvorderwand montieren, ( Kapitel 8.15, Seite 43). Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 52: Kohlendioxid-Gehalt Messen

    10.6.1 Verschmutzungsgrad ermitteln Differenzdruckmessgerät zwischen Messnippel am Brenner und Kesselanschlussbogen bzw. Kesselan- schlussstück am Kesselende anschließen Bild 48). Bild 48 Verschmutzungsgrad ermitteln 1 Messnippel am Brenner 2 Messstelle am Kesselanschluss der Abgasanlage Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 53 Während des Abgastestes leuchtet der Dezimalpunkt in der Status- anzeige. Taste „Schornsteinfeger“ drücken, bis der Dezimalpunkt in der Statusanzeige leuchtet (mind. 2 Sekunden). Abgastest durchführen. Wenn Sie den Abgastest abbrechen möchten, drücken Sie erneut die Tas- te „Schornsteinfeger“. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 54: Brenner Und Wärmetauscher Reinigen

    Gas-Hauptabsperreinrichtung schließen und gegen unbeabsichtigtes Wiedereinschalten sichern. Heizkessel abkühlen lassen. Siphon am Ablauf der Kondenswasserwanne de- montieren. Eimer unter den Ablauf der Kondenswasserwanne stellen. Bild 49 Siphon demontieren 1 Siphon 2 Kondenswasserwanne Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 55 Die zwei hinteren Sechskantschrauben zwei Umdre- hungen lösen; die zwei vorderen Sechskantschrauben abschrau- ben. Brenner vorsichtig nach vorne heraus ziehen. Bild 51 Brenner vom Wärmetauscher abnehmen 1 vordere Sechskantschraube 2 hintere Sechskantschraube 3 Befestigungsmutter Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 56 Reinigungsblech waagrecht und diagonal reini- gen. Den hinteren Bereich der Heizgaszüge von unten durch die Kondenswasserwanne mit dem kurzen Bild 53 Wärmetauscher trocken reinigen Reinigungsblech reinigen. 1 langes Reinigungsblech (Zubehör) 2 kurzes Reinigungsblech (Zubehör) Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 57 Füllen Sie den Siphon mit ca. zwei Liter Wasser. Bild 55 Siphon reinigen Siphon wieder montieren. Brenner reinigen Brennerstäbe und Verteilerbalken von innen und au- ßen mit Pressluft ausblasen. Bild 56 Brenner reinigen 1 Brennerstäbe Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 58 über der Schlitzreihe befinden. Schrauben am Brennstab anziehen. Abbrand Inspizieren Sie den Abbrand der Elektrode, d. h. den Zündelektrodenabstand. Bild 57 Elektrodenposition prüfen (Maße in mm) 1 Brennerstab 2 Ionisationselektrode 3 Zündelektrode 4 Schrauben Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 59: Dichtheit Im Betrieb Kontrollieren

    Ionisationsstrom bei Teil- und Volllast (und brennen- der Flamme) mindestens 3 μA betragen. Der Ionisationsstrom (Flammenstrom) kann an der Bedieneinheit im „SERVICEMENUE MONITORDA- TEN/DIAGNOSE“ abgelesen werden ( Kapitel 8.12.1, Seite 41). Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 60: Inspektion Bzw. Wartung Abschließen

    Demontage der Bedieneinheit eingeschaltet werden. 10.9.2 Verkleidungsteile montieren Verkleidungsteile montieren ( Kapitel 8.15, Seite 43). 10.9.3 Inspektion bzw. Wartung bestätigen Unterschreiben Sie das Inspektions- und Wartungs- protokoll in dieser Unterlage. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 61: Inspektions- Und Wartungsprotokolle

    μA μA Ionisationsstrom prüfen ––––––––––––– ––––––––––––– ––––––––––––– ––––––––––––– Dichtheit im Betrieb kontrollieren Bedarfsgerechte Einstellungen des Regel- – gerätes prüfen (siehe Unterlagen zum Regelgerät) Endkontrolle der Inspektionsarbeiten – Fachgerechte Inspektion bestätigen Firmenstempel/Datum/Unterschrift Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 62 μA μA μA ––––––––––– ––––––––––– ––––––––––– ––––––––––– ––––––––––– ––––––––––– ––––––––––– ––––––––––– ANWENDERHINWEIS Wenn Sie bei der Inspektion einen Zu- stand feststellen, der Wartungsarbeiten er- forderlich macht, müssen Sie diese bedarfsabhängig durchführen. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 63: Störungen Beheben

    Sie die Heizungsanlage wieder in Betrieb. Wenn dies nicht möglich ist, schützen Sie die Heizungsanlage vor dem Ein- frieren, indem Sie ggf. die Heizungs- und Trinkwasserleitungen am tiefsten Punkt entleeren. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 64: Fühlerkennlinien

    Kesselwasser-, Rück- und Vorlauffühler Widerstand (kΩ) Temperatur (°C) ANWENDERHINWEIS ANWENDERHINWEIS Als Kesselvorlauffühler werden zwei Sämtliche Fühler am GB312 haben die gleichartige so genannte Doppelsensoren gleiche Fühlerkennlinie. verwendet, die im Fühlergehäuse einge- baut sind. Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 65: Stichwortverzeichnis

    ..... . . 26 Nassreinigung ....57 Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 66 Notizen Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 67 Notizen Logano plus GB312 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
