LISTE DER BAUTEILE
C
Wärmertauscherplatte
PV
Zuluft-Ventilator
IF
Abluft-Filter
PF
Zuluft-Filter
IV
Fortluft-Ventilator
KE1
Elektrischer Heizer
PE1
Elektrischer Vorheizer
KV2
Wasser-Vorheizer
KV3
Wasser-Kühler
DX DX-Kühler
M1 Bypass-Drosselklappe
M2 Stellmotor Außenluft-Drosselklappe
M3 Stellmotor Fortluft-Drosselklappe
M5 Ventilmotor Wasserkühler
M12 Ventilstellmotor Wasserkühler
M14 Kreislaufpumpe Wasserkühler
M15 Ventilstellmotor DX-Kühler
M16 Kreislaufpumpe Wasser-Vorheizer
R Rotor Wärmetauscher
MÖGLICHE PLATINEN-EIN-/AUSGÄNGE
FA Feueralarm
FPP Kaminschutz
Schalter Systemmodus (START/STOP)
* Bauteil/Anschlussmöglichkeit modellabhängig. Nähere Informationen siehe Anleitung.

5.5. MONTAGE

• Montagearbeiten müssen durch erfahrenes und geschultes Personal ausgeführt werden.
• Während des Anschlusses von Luftleitungen Hinweise auf dem Aggregatgehäuse aufpassen.
• Während der Lagerung bis zur Montage im Luftleistungssystem müssen die Öffnungen von Luftleitungen der Anlage gedeckt sein.
• Während des Anschlusses von Luftleitungen die auf dem Anlagengehäuse angegebenen Richtungen des Luftstroms aufpassen.
• Die Krümmer nicht nah den Anschlussflanschen anschließen. Min. Abstand der geraden Luftleitung zwischen der Anlage und der ersten Abzwei-
gung der Luftleitung im Kanal für Luftansaugkanalmuss 1xD, im Luftabfuhrkanal 3xD sein, wenn D den Durchmesser einer Luftleitung bedeutet.
• Während des Anschlusses vom Aggregat an Luftleitungssystem ist die Nutzung vom Zusatz, d. h. Klemmen empfehlenswert. Dies wird die an
Luftleitungssystem und Umwelt übergetragene Schwingungen verringern.
• Während der Montage muss genug Platz für Abnahme vom Wartungsdeckel der Lüftungsanlage und non Filterdeckeln bleiben.
• Wenn sich die montierte Lüftungsanlage dicht an der Wand befindet, können die Lärmschwingungen in den Raum übergegeben werden. Un-
geachtet der Stärke vom Lärmpegel, der durch Ventilatoren ausgelöst ist, ist es empfehlenswert, die Anlage in einem Abstand von 400 mm zur
nächsten Wand zu stellen. Falls es nicht möglich ist, ist es empfehlenswert, die Montage an der Wand zum Raum, in dem der Lärm nicht wichtig
ist, auszuführen.
• Luftleitungen werden am Heizer so angeschlossen, dass während der Wartungs- und Instandsetzungsarbeiten die Demontage von Luftleitungen
schnell durchgeführt und der Heizer aus dem Anlagengehäuse herausgenommen werden.

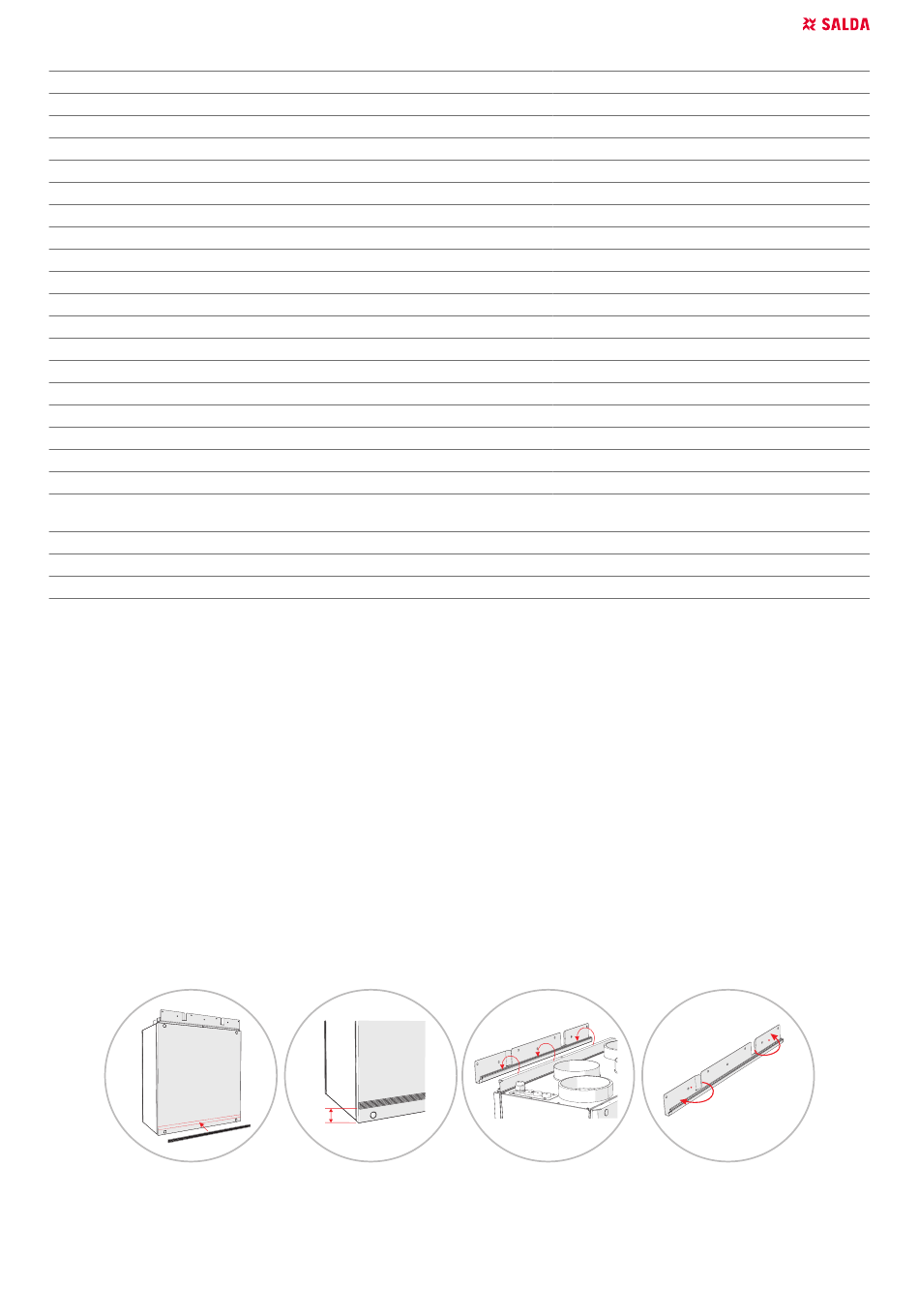

5.5.1. MONTAGE AN DER WAND

a
Die Befestigung der Einrichtung an der Wand
a) Um der Vibrationseinfluss zu mindern, werden die Dichtungsbänder bevor Befestigung der Einrichtung an der Wand geklebt.
b) Die Höhe der Dichtungsbänder ist zu bestimmen.
c) Die Einrichtung wird an Befestigungshalter befestigt.
d) Um die unerwartete Umsturz der Einrichtung zu verhindern, werden zwei Ösen der Befestigungshalter um 90 Grad gebogen.
