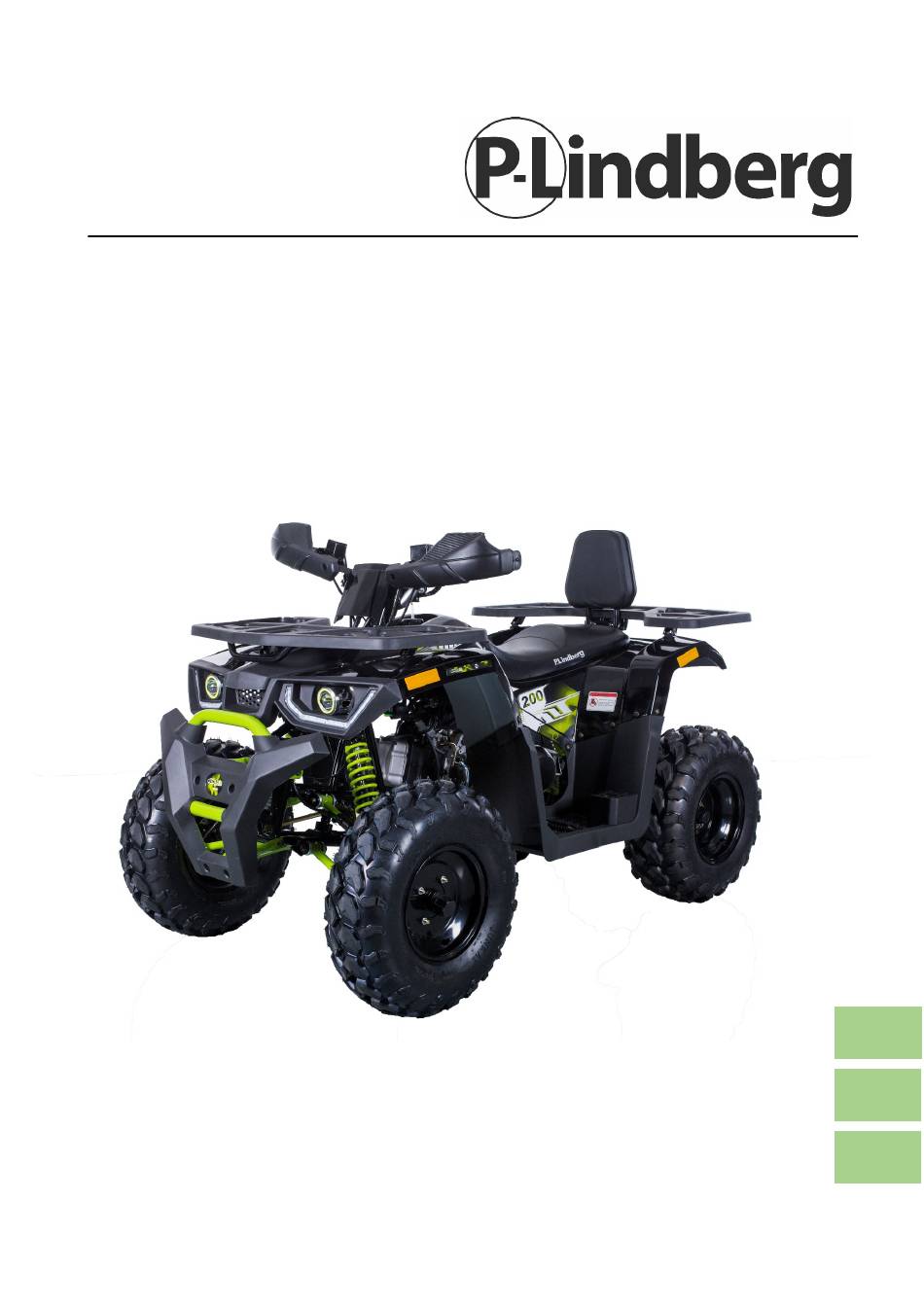

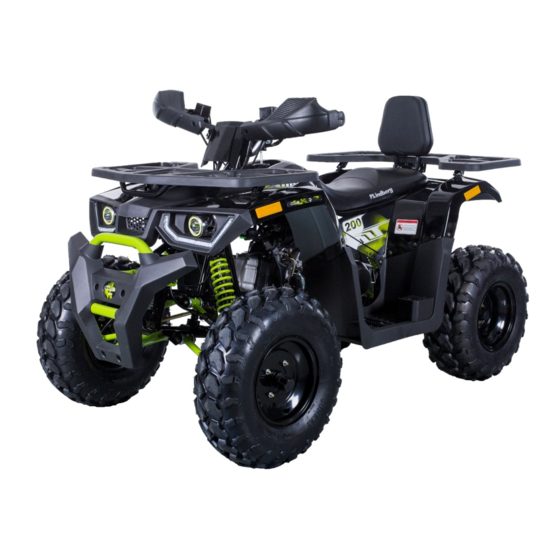

- Seite 1 Original Monteringsvejledning/ Montageanleitung 9060186 ATV Hunter 200 www.p-lindberg.dk www.p-lindberg.no www.p-lindberg.se www.p-lindberg.de...
- Seite 3 Original Monteringsvejledning Varenr.: 9060186 ATV Hunter 200 Sdr. Ringvej 1 - 6600 Vejen - Tlf. 70 21 26 26 - Fax 70 21 26 30 www.p-lindberg.dk...
- Seite 4 ATV Hunter 200 - Varenr. 9060186 Monteringsvejledning: 1. Fjern emballagen. ATVen leveres i en stålramme, vær opmærksom på, at de to skruer på forsiden af rammen, skal anvendes ved montering af kofangeren. Fra venstre: Display, kofanger, holder til bagbagagebærer, bagakselbeskyttelse.
- Seite 5 Fra venstre: Rygstøtte, dæk, håndbeskyttelse, bagbagagebærer. Obs! Leveringen omfatter en hvid papkasse, som indeholder smådele, beslag etc. som skal bruges ved monteringen! OBS! Denne bolt bruges til at stramme kæden med. 2. Monter forhjulene med hjulmøtrik M14 * 15 og flad skive (pakket i hvid papkasse). Monter baghjul med stor center møtrik M14 * 15, flad skive og split (sidder på...
- Seite 6 3. Efterspænd sporestangskugler yderst og inderst i højre og venstre side samt øverste og nederste bærekugler i højre og venstre side. Vær opmærksom på at splitterne skal fjernes. Husk at sætte dem i igen. 4. Monter bagakselbeskyttelsen under den bageste svingarm med to M8 * 16 bolte. Obs! Boltene sidder i stellet ved levering.
- Seite 7 5. Monter styret og beslaget til displayet på styrestangen med fire M8 * 55 bolte og klampe. 6. Monter displayet på beslaget ved hjælp af flange-bolt M6 * 16, og tilslut displayet i stikket. MON 9060186 DK V1 P. Lindberg A/S Sdr.
- Seite 8 7. Monter den forreste kofanger med fire M8 *16 bolte foran på stellet. Her skal de to bolte, som blev taget ud af rammen ved udpakningen, bruges. 8. Monter holderen til bagbagagebæreren med fire M8 * 16 bolte bagerst på stellet. Vær opmærksom på, at de to af skruerne sidder i stellet ved levering.
- Seite 9 9. Monter bagbagagebærer med fire M8 * 16 bolte på stellet og holderen. 10. Monter håndtagene på hver side af styret. MON 9060186 DK V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
- Seite 10 11. Monter håndbeskytterne. Skruerne sidder i håndtaget. 12. Monter rygstøtten med to M8 * 30 bolte og sæt plastik-afdækningen på. Tip: Det er nemmest hvis sædet tages af. MON 9060186 DK V1 P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk Tlf: 70212626 DK-6600 Vejen e-mail: salg@p-lindberg.dk...
- Seite 11 13. Oplad batteriet og monter det i holderen under sædet. Forbind batteriet (+rød og - sort). 14. Sæt sædet på igen. 15. Monter den lille slange i benzindækslet. 16. Påfyld benzin og tjek motorolien. VIGTIGT! Husk at efterspænde alle bolte! ATVen er nu klar til brug! Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.
- Seite 12 Original Monteringsanvisning Artikelnummer: 9060186 Fyrhjuling Hunter 200 Myrangatan 4 – 745 37 Enköping - Tel. 010-209 70 50 – order@p-lindberg.se www.p-lindberg.se...
-
Seite 13: Monteringsanvisning
Fyrhjuling Hunter 200 – Artikelnummer 9060186 Monteringsanvisning: 1. Ta bort förpackningsmaterialet. Fyrhjulingen levereras med en stålram. Tänk på att de två skruvarna på ramens framsida ska användas för att montera stötfångaren. Från vänster: Display, stötfångare, fäste till bakre bagagehållare, bakaxelskydd. - Seite 14 Från vänster: Ryggstöd, däck, handskydd, bakre bagagehållare. OBS! Leveransen omfattar en vit papperslåda som innehåller smådelar, beslag etc. som behövs under monteringen! OBS! Den här bulten används för att spänna kedjan. 2. Montera framhjulen med hjulmutter M14 * 1,5 och platt bricka (finns i den vita papperslådan).
- Seite 15 3. Efterspänn parallellstagets leder ytterst och innerst på höger och vänster sida samt de översta och nedersta kullederna på höger och vänster sida. Tänk på att saxpinnarna ska tas bort. Kom ihåg att sätta i dem igen. 4. Montera bakaxelskyddet under den bakersta svängarmen med två M8 * 16-bultar. OBS! Bultarna sitter i chassit vid leverans.
- Seite 16 5. Montera styret och displaybeslaget på styrstången med fyra M8 * 55-bultar och klämma. 6. Montera displayen på beslaget med hjälp av en flänsbult M6 * 16 och anslut displayen till uttaget. MON 9060186 SE V1 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping...
- Seite 17 7. Montera den främre stötfångaren med fyra M8 *16-bultar längst fram på chassit. Här ska de två bultarna som togs ut från ramen vid uppackningen användas. 8. Montera fästet till den bakre bagagehållaren med fyra M8 * 16-bultar längst bak på chassit.
- Seite 18 9. Montera den bakre bagagehållaren med fyra M8 * 16-bultar på chassit och hållaren. 10. Montera handtagen på styrets sidor. MON 9060186 SE V1 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
- Seite 19 11. Montera handskydden. Skruvarna sitter i handtaget. 12. Montera ryggstödet med två M8 * 30-bultar och sätt på plastskyddet. Tips: Det är lättast om du först tar av sätet. MON 9060186 SE V1 P. Lindberg Myrangatan 4 www.p-lindberg.se Tel: 010-209 70 50 745 37 Enköping e-mail: order@p-lindberg.se...
- Seite 20 13. Ladda batteriet och montera det i hållaren under sätet. Anslut batteriet (+röd och -svart). 14. Sätt på sätet igen. 15. Montera den lilla slangen i bensinlocket. 16. Tanka bensin och kontrollera motoroljan. VIKTIGT! Kom ihåg att efterspänna alla bultar! Nu är fyrhjulingen redo att användas! Vi förbehåller oss rätten att ändra produktens tekniska parametrar och specifikationer utan föregående meddelande.
- Seite 21 Original- Montageanleitung Artikelnr.: 9060186 Quad/ATV, Hunter 200 P. Lindberg GmbH – Flensburger Str. 3 – D-24969 Großenwiehe Tel. 04604/9888-975 Fax. 04604/9888-974 www.p-lindberg.de...
- Seite 22 Quad/ATV, Hunter 200 – Artikelnr. 9060186 Montageanleitung: 1. Verpackung entfernen. Das Quad wird in einem Stahlrahmen geliefert. Bitte beachten Sie, dass sich an der Vorderseite des Rahmens zwei Schrauben befinden. Diese müssen für die Montage des Kotflügels verwendet werden. Von links: Display, Kotflügel, Halterung für Gepäckträger, Hinterachsenschutz.
