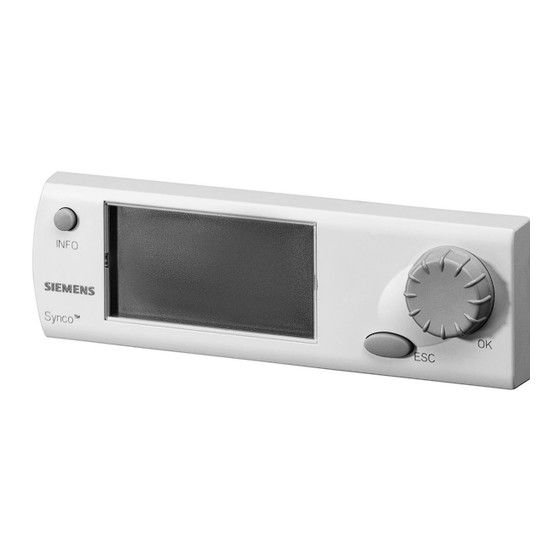

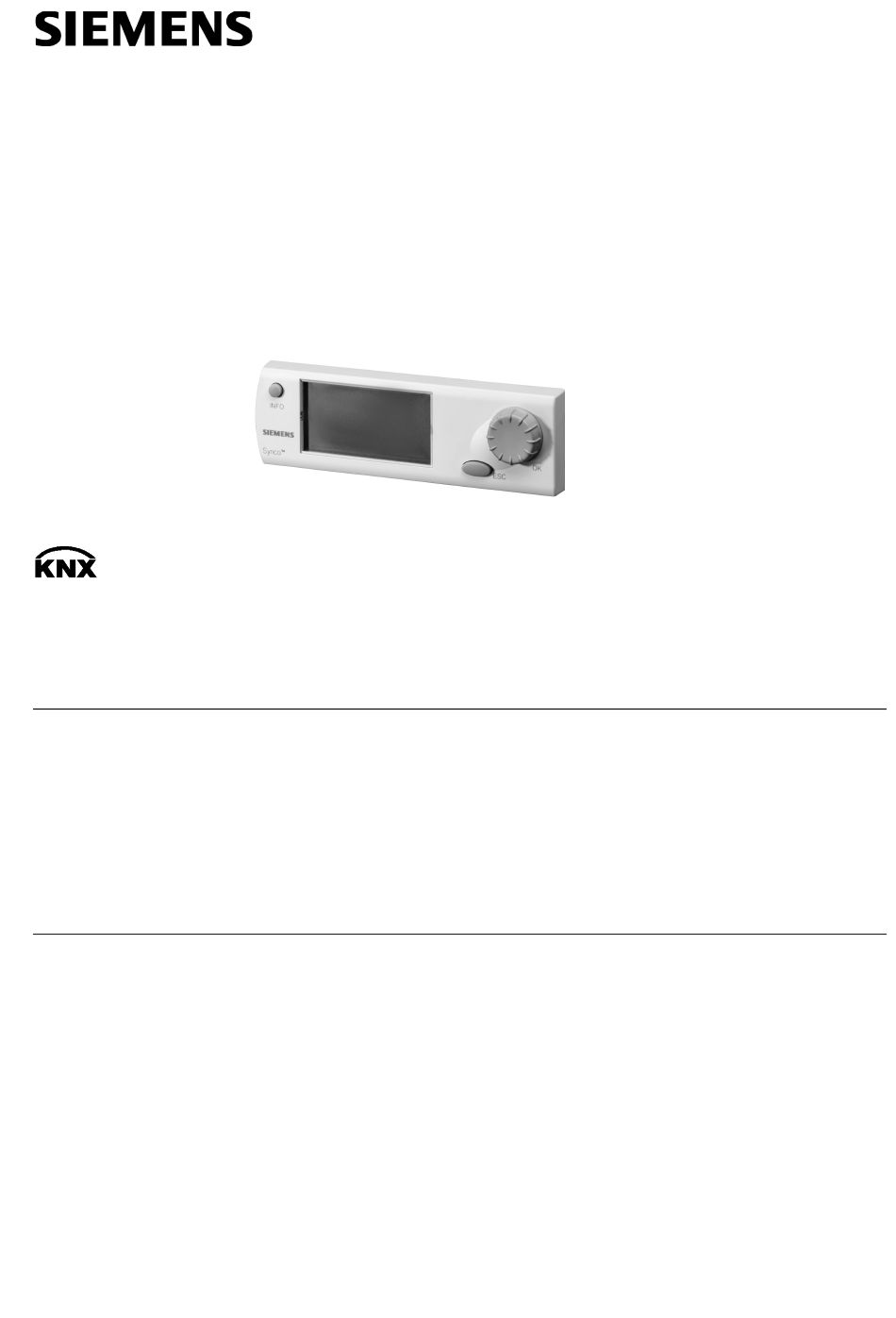

Synco™700 Bediengerät RMZ790 Aufsetzbares Bediengerät für Synco™ 700-Regler und -Steuergeräte Anwendung Das Bediengerät RMZ790 wird für das Bedienen folgender Reglerfamilien und Steuergeräte verwendet: · Heizungsregler RMH7…, RMK7… · Universalregler RMU7… · Steuerzentrale RMB795… · Steuerungs- und Überwachungsgerät RMS705… Diese Regler und Steuergeräte haben keine eigene Bedieneinrichtung.
Seite 2
Die elektrische Verbindung zum Regler und Steuergerät geschieht über die Buchsen- leiste. Über sie erfolgt auch die Speisung des Bediengerätes. Das Bediengerät kann während des Betriebes vom Regler oder Steuergerät entfernt und wieder aufgesetzt werden. Regler/Steuergerät mit aufgesetztem Bediengerät Siemens Bediengerät RMZ790 CE1N3111de Building Technologies 2018-03-15...
Seite 3
Zeit / Datum… Eintrag 1 Beginn: ––.––.–– ––.–– 10.11 Ende: ––.––.–– ––.–– Anlass: Ferien Pop-up, Zahlenwert einstellen Eintrag löschen > Hauptme > Heizk2 > Heizken [Stützpunkt 1] Vorlauftemp: Hilfsbild mit Erklärungen zum angewählten Datenpunkt Siemens Bediengerät RMZ790 CE1N3111de Building Technologies 2018-03-15...
Seite 4
Zugriff auf die schrank montiert; der Zugriff auf die Bedienelemente ist durch einen Aus- Bedienelemente ist nur bei geöffneter schnitt in der Schranktür zugänglich Schranktür möglich (Innenbedienung). (Aussenbedienung). Regler / Steuergerät Schranktür Bediengerät Klemmenabdeckung Siemens Bediengerät RMZ790 CE1N3111de Building Technologies 2018-03-15...
Seite 5
Produktgestaltung und Bewertung (RoHS-Konformität, stofflichen Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). Anzeigefeld Aktives Feld 56×28 mm Auflösung 128×64 Bildpunkte Gehäuse Farbe RAL 7035 (lichtgrau) Werkstoff Polycarbonat Gewicht mit Verpackung 0,089 kg Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Siemens Bediengerät RMZ790 CE1N3111de Building Technologies 2018-03-15...
