Einbauvorbereitung
Somfy Garagentorantrieb Axorn 65/85 PRO

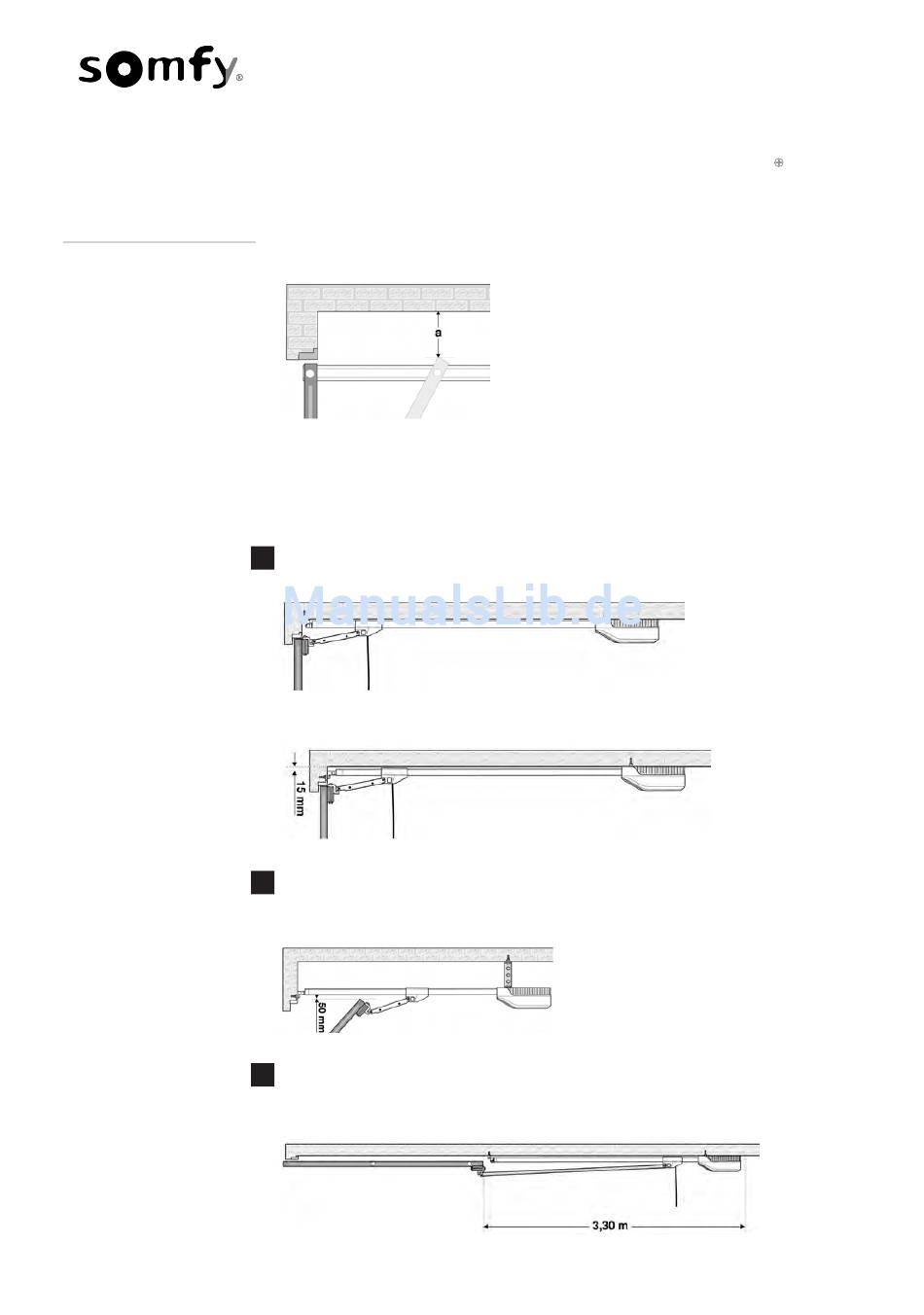

Wo den Haltewinkel Sturz/Decke und den Antriebskopf montieren?
(Am Beispiel eines Schwingtores)
Torhöchstlaufpunkt "a" ermitteln (minimaler Abstand vom Torblatt zur Garagendecke). Je
nach Maß gibt es verschiedene Einbaumöglichkeiten. Zur optimalen Kraftübertragung
sollte der Antrieb grundsätzlich so knapp wie möglich über dem Torhöchstlaufpunkt
montiert werden.
Maß "a" von 38 mm bis 140 mm. Garagentorantrieb an die Decke montieren. Montage-
1
winkel Sturz/Decke an Sturz oder Decke (bevorzugt an Sturz) befestigen.
Bei Sturzmontage einen Abstand von 15 mm einhalten.
Maß "a" größer als 140 mm. Montagewinkel Sturz/Decke an den Sturz mit Abstand 50 mm
2
zwischen Schieneunterkante und Torhöchstlaufpunkt montieren. Garagentorantrieb an der
Decke abhängen (Lochschiene erforderlich, siehe "Zubehör").
Maß "a" kleiner als 38 mm. Montagewinkel Sturz/Decke und Garagentorantrieb hinter
3
dem geöffneten Garagentor an die Decke montieren (Verlängerungsstange erforderlich,
siehe "Zubehör"). Gesamtlänge beachten.
