Außen-Notentriege-
lung
Mechanischer End-
anschlag
Torverriegelung
6

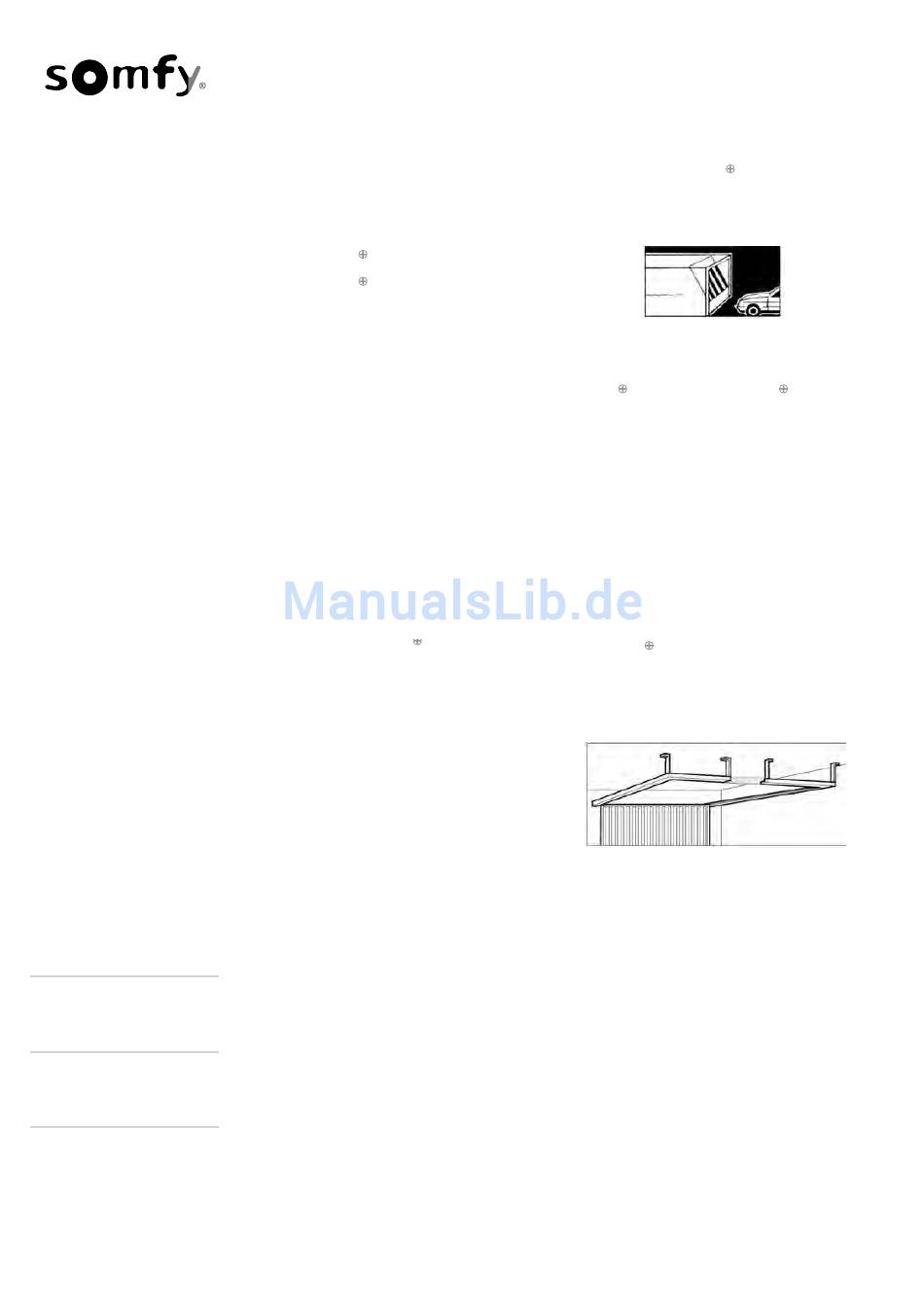

Einbauvorbereitung
Somfy Garagentorantrieb Axorn 65/85 PRO
AXORN 65 PRO
: Kein Kipptor
AXORN 85 PRO
:
Kleines Kipptor (Hubarm erforderlich, siehe "Zubehör".)
Seiten-Sektionaltor (Beschlag erforderlich).
Maximale Garagentormaße
leichte Tore, z.B. Blechtore
schwere Tore, z.B. Holztore
Höhen
Torart
■ über 2,5 m bis 3,2 m mit Schienenverlängerungssatz, siehe "Zubehör".
Sturz- und Deckenstabilität
Mindestbelastbarkeit von Sturz und Decke:
700 N bei Axorn 65 PRO
Deckenstärke beim Bohren beachten (z. B. Betondecken von Fertiggaragen)! Erforderli-
che Mindest-Deckenstärke für mitgelieferte Dübel und Schrauben: 50 mm.
Im Lieferumfang sind Standard-Markendübel enthalten. Bei Bedarf Spezialdübel verwen-
den, die für den Untergrund geeignet sind.
Tormechanik
Lässt sich das Garagentor von Hand, ohne zu
verkanten, leicht öffnen und schließen? Wenn
nicht, Tormechanik durch Garagentor-Fach-
kraft instandsetzen lassen.
Wenn die Laufschienen des Garagentores mit
einer Querverbindung stabilisiert sind, kann der Führungsarm des Garagentorantriebes
an dieser Querverbindung anstoßen.
In solchen Fällen kann diese durchtrennt und teilweise entfernt werden,
siehe Bild-Beispiel. Um die Stabilität wiederherzustellen, verbleibende Teilstücke an der
Decke befestigen.
Wenn kein zweiter Zugang zur Garage vorhanden ist, muss unbedingt eine Außen-
Notentriegelung (siehe "Zubehör") montiert werden. Damit kann das Garagentor
von außen (von Hand) z. B. bei Stromausfall/Störungen geöffnet werden.
Für die Inbetriebnahme und das einwandfreie Arbeiten nach einem Hindernisfall,
muss der Lauf des Garagentores unbedingt durch einen festen mechanischen End-
anschlag begrenzt werden.
Der Garagentorantrieb ist selbsthemmend und hält das Tor geschlossen. Beste-
hende Verriegelungen des Garagentores automatisieren (siehe"Zubehör"), entfer-
nen oder außer Betrieb setzen.
Axorn 65 PRO
bis 7,5 m
2
bis 6,0 m
2
Decken-
sektionaltore
bis 2,3 m
, bzw. 900 N bei Axorn 85 PRO
Kipptor
Axorn 85 PRO
bis 12,0 m
2
bis 7,5 m
2
übrige
Garagentore
bis 2,5 m
.
