- Seite 1 FiveGo™ Leitfähigkeits-Messgerät...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung 5 2 Sicherheitsmassnahmen 6 Definition von Warnsignalen und Symbolen 6 Produktspezifische Sicherheitshinweise 6 3 Aufbau und Funktion 8 Übersicht 8 Sensoranschlüsse 8 Tastatur 9 Anzeige und Symbole 10 Setup-Menünavigation 11 Messmodi 11 4 Inbetriebnahme 12 Lieferumfang 12 Einsetzen der Batterien 12 Anschliessen des Sensors... -
Seite 5: Einführung
1 Einführung Wir danken Ihnen für den Kauf dieses hochwertigen Labormessgeräts von METTLER TOLEDO. Mit den trag- baren FiveGo™ Messgeräten für die Messung von pH-Wert, Leitfähigkeit und gelöstem Sauerstoff möchten wir Ihre Messverfahren und Arbeitsabläufe vereinfachen. FiveGo™ ist weit mehr als eine Serie tragbarer Messgeräte mit hervorragendem Preis-Leistungs-Verhältnis. -
Seite 6: Sicherheitsmassnahmen
Gefahren entstehen. Öffnen Sie das Gehäuse des Geräts nicht: Es enthält keine Teile, die durch den Anwender gewartet, repariert oder ausgetauscht werden können. Wenden Sie sich bei Problemen bitte an die für Sie zuständige Vertretung von METTLER TOLEDO. Bestimmungsgemässe Verwendung Dieses Instrument wurde für verschiedene Anwendungen in unterschiedlichen Bereichen... - Seite 7 Schutzkleidung Es wird empfohlen, im Labor bei der Arbeit mit gefährlichen oder toxischen Substanzen Schutzkleidung zu tragen. Ein Laborkittel ist zu tragen. Ein geeigneter Augenschutz wie etwa eine Schutzbrille ist zu tragen. Beim Hantieren mit Chemikalien oder gefährlichen Substanzen sind geeignete Handschuhe zu tragen, deren Unversehrtheit vor dem Anziehen zu prüfen ist.
-
Seite 8: Aufbau Und Funktion

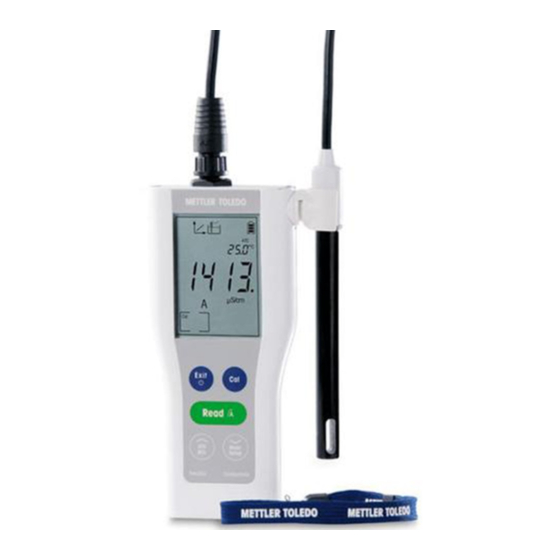

3 Aufbau und Funktion 3.1 Übersicht Sensoranschlüsse Befestigung für Handgelenkband Anzeige Tischstativ Tastatur Batteriefach Typenschild 3.2 Sensoranschlüsse LTW-Anschluss für Leit- fähigkeitssignaleingang Aufbau und Funktion FiveGo™ Leitfähigkeits-Messgerät... -
Seite 9: Tastatur
3.3 Tastatur Taste Bezeichnung Kurz drücken Drücken und gedrückt hal- Ein / Aus / Beenden • Messgerät einschalten • Messgerät ausschalten • Zurück zur Messanzeige Messen/Endpunktformat • Starten oder Endpunkt- • Automatischen Endpunkt messung ein- oder ausschalten • Einstellung bestätigen Speichern/Abrufen •... -
Seite 10: Anzeige Und Symbole
3.4 Anzeige und Symbole Beim Einschalten des Instruments wird für drei Sekunden der Startbildschirm angezeigt. Auf dem Startbild- schirm sind alle Symbole sichtbar, die angezeigt werden können. In der folgenden Tabelle finden Sie eine kurze Beschreibung dieser Symbole. Startbildschirm Symbol Beschreibung Cond/TDS Aktuelle Messmethode... -
Seite 11: Setup-Menünavigation
Symbol Beschreibung Messmodus Kalibriermodus: Zeigt den Kalibriermodus an und erscheint immer, wenn Sie eine Kalibrie- rung durchführen oder die Kalibrierdaten überprüfen. Referenztemperatur 3.5 Setup-Menünavigation Im Folgenden ist die allgemeine Navigation im Setup-Menü beschrieben: • Halten Sie Setup gedrückt, um das Setup-Menü aufzurufen. •... -
Seite 12: Inbetriebnahme
4 Inbetriebnahme 4.1 Lieferumfang FiveGo™ F3-Instrument für Leitfähigkeitsmessungen Batterie LR03/AAA 1,5 V 4 Stk. FiveGo™ Elektroden-Clip 1 Stk. CD-ROM mit der Bedienungsanleitung 4.2 Einsetzen der Batterien Inbetriebnahme FiveGo™ Leitfähigkeits-Messgerät... -
Seite 13: Anschliessen Des Sensors
4.3 Anschliessen des Sensors 4.4 Installation von optionalem Zubehör 4.4.1 FiveGo™ Elektroden-Clip Für die sichere Platzierung der Elektrode können Sie an der Seite des Instruments einen Elektrodenclip mon- tieren. Der Elektrodenclip ist im Lieferumfang enthalten. Sie können ihn auf beiden Seiten des Instruments montieren. -
Seite 14: Handgelenkband
4.4.2 Handgelenkband Um einen verbesserten Schutz gegen Beschädigung durch Herabfallen zu gewährleisten, können Sie wie in den folgenden Abbildungen gezeigt das Handgelenkband anbringen. Inbetriebnahme FiveGo™ Leitfähigkeits-Messgerät... -
Seite 15: Ein- Und Ausschalten Des Instruments
4.5 Ein- und Ausschalten des Instruments 1 Drücken Sie die Taste , um das Instrument einzu- schalten. ð Alle segmentierten Digitalziffern und Symbole wer- den für drei Sekunden angezeigt. Anschliessend wird die installierte Softwareversion (z. B. 1.00) angezeigt und das Instrument ist einsatzbereit. 2 Drücken Sie für drei Sekunden und lassen Sie diese dann los, um das Instrument auszuschalten. -
Seite 16: Bedienung Des Instruments
5 Bedienung des Instruments 5.1 Allgemeine Einstellungen 5.1.1 Endpunktformate FiveGo bietet zwei verschiedene Endpunktformate: automatisch und manuell. Halten Sie Read gedrückt, um zwischen dem automatischen und dem manuellen Endpunktmodus wechseln. Automatischer Endpunkt Mit dem automatischen Endpunkt wird die Messung automatisch beendet, sobald das Eingangssignal stabil ist. -
Seite 17: Referenztemperatur
5.1.4 Referenztemperatur Sie können zwischen den Referenztemperaturen 20 °C und 25 °C wählen. Die Leitfähigkeit der Probe bezieht sich auf die ausgewählte Temperatur während der Messung. § Nachdem Sie die Auswahl des Kalibrierstandards bestätigt haben, blinkt die Referenztemperatur auf. 1 Die anvisierte Referenztemperatur können Sie über auswählen. -
Seite 18: Durchführen Einer Kalibrierung
5.2 Durchführen einer Kalibrierung Um die Zellkonstante eines Leitfähigkeitssensors zu bestimmen, führen Sie wie im Folgenden beschrieben eine Kalibrierung durch. § An das Instrument ist ein Sensor angeschlossen. 1 Tauchen Sie den Sensor in einen Kalibrierstandard ein und drücken Sie Cal. ð... -
Seite 19: Verwendung Des Speichers
5.4 Verwendung des Speichers 5.4.1 Speichern eines Messresultats Das Instrument kann bis zu 200 Endpunktergebnisse speichern. Drücken Sie STO, wenn der Endpunkt der Messung erreicht ist. ð M001 zeigt an, dass ein Resultat gespeichert wurde. M200 bedeutet, dass die maximale Speicher- kapazität von 200 Resultaten erreicht wurde. - Seite 20 § Das Instrument schaltet sich ab. 1 Halten Sie Read, Cal und Exit gleichzeitig für 2 Sekunden gedrückt. ð RST wird angezeigt. 2 Drücken Sie Read. 3 Drücken Sie Exit. ð Das Instrument schaltet sich ab. ð Alle Einstellungen werden zurückgesetzt. Bedienung des Instruments FiveGo™...
-
Seite 21: Wartung
6 Wartung 6.1 Reinigung des Gehäuses Hinweis Beschädigungen des Instruments! Achten Sie darauf, dass keine Flüssigkeit ins Innere des Instruments gelangt. Wischen Sie verschüttete Flüssigkeiten sofort ab. Das Messgerät erfordert ausser dem gelegentlichen Abwischen mit einem feuchten Tuch keine Wartung. Das Gehäuse besteht aus Acrylnitril-Butadien-Styrol (ABS). -
Seite 22: Produktportfolio
7 Produktportfolio Messgeräte und Kits Beschreibung Bestellnr. F3-Messgerät FiveGo™ Leitfähigkeitsmessgerät ohne Sensor 30266883 F3-Standard FiveGo™ Leitfähigkeitsmessgerät, Standard-Kit mit 30266888 LE703 IP67-Sensor F3-Feld FiveGo™ Leitfähigkeitsmessgerät, Feld-Kit mit 30266887 LE703 IP67-Sensor und Transportkoffer Produktportfolio FiveGo™ Leitfähigkeits-Messgerät... - Seite 23 8 Zubehör Teile Bestellnr. FiveGo™ Transportkoffer (einschl. 4 Probenflaschen) 30239142 FiveGo™ Elektroden-Clip (1 Stk.) und Elektroden-Clip-Abdeckungen (2 Stk.) 30239144 Handgelenkband (METTLER TOLEDO) 30122304 Batteriefachabdeckung 30254145 Tischstativ 30254146 Probenflaschen (4 Stk.) 30239143 Sensoren Bestellnr. LE703 IP67 30266974 Lösungen Bestellnr. 84 µS/cm Leitfähigkeitsstandardlösung, 250 mL 51302153 Leitfähigkeitsstandard 84 μS/cm, 30 x 20 mL...
-
Seite 24: Technische Daten
9 Technische Daten Allgemeine Stromversorgung Batterien 4 x LR03/AAA 1,5 V Alkaline – oder – 4 x AAA 1,2 V NiMH aufladbar Batterielebensdauer > 200 h Abmessungen Höhe 188 mm Breite 77 mm Tiefe 33 mm Gewicht (ohne Batterien) 260 g Anzeige LCD Segmentierte 3,1-Zoll-LCD-Anzeige, s/ Umgebungsbedingungen Betriebstemperatur 0 bis 40 °C... -
Seite 25: Anhang
10 Anhang Internationaler Standard (bei Ref. Temp. 25 °C) T [°C] 84 µS/cm 1413 µS/cm 12,88 mS/cm 53,02 8,22 60,34 1020 9,33 67,61 1147 10,48 75,80 1278 11,67 84,00 1413 12,88 92,19 1552 14,12 100,92 1667 15,39 Beispiele für Temperaturkoeffizienten (α-Wert) Substanz bei 25 °C Konzentration Temperaturkoeffizi- ent Alpha... - Seite 28 www.mt.com/phlab Weiterführende Informationen Mettler-Toledo AG, Analytical CH-8603 Schwerzenbach, Switzerland Tel. +41 22 567 53 22 Fax +41 22 567 53 23 www.mt.com *30266916* Technische Änderungen vorbehalten. © Mettler-Toledo AG 10/2015 30266916B...
