Verwandte Anleitungen für Mettler Toledo FiveEasy Plus
Inhaltszusammenfassung für Mettler Toledo FiveEasy Plus

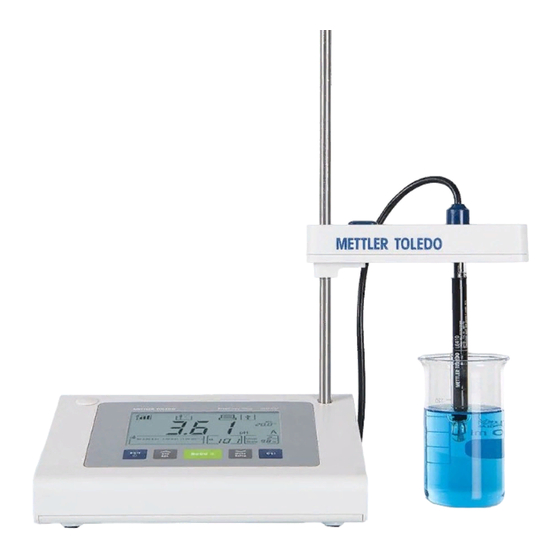

- Seite 1 FiveEasy™ FiveEasy Plus™ pH-Messgerät F20, FP20...
-
Seite 3: Inhaltsverzeichnis
5.5.3 Aus dem Speicher drucken 22 Datenexport an PC (nur bei FP20) 22 Selbstdiagnose 23 Zurücksetzen auf Werkseinstellungen 23 6 Wartung 24 Reinigung des Gehäuses 24 Wartung der Elektrode 24 Fehlermeldungen 24 Fehlergrenzen 25 Entsorgung 25 FiveEasy™ FiveEasy Plus™ Inhaltsverzeichnis... - Seite 4 7 Produktportfolio 26 8 Zubehör 27 9 Technische Daten F20 29 10 Technische Daten FP20 31 11 Anhang 33 Inhaltsverzeichnis FiveEasy™ FiveEasy Plus™...
-
Seite 5: Einführung
FiveEasy™ und FiveEasyPlus™ Tischmessgeräten für pH- und Leitfähigkeitsmessungen möchten wir Ihre Messverfahren und Ihre Arbeitsabläufe vereinfachen. FiveEasy™ und FiveEasy Plus™ sind weit mehr als nur eine Serie von Tischmessgeräten mit hervorragen- dem Preis-Leistungs-Verhältnis. Die Messgeräte bieten zusätzlich eine Vielzahl benutzerfreundlicher Funktio- nen, darunter: •... -
Seite 6: Sicherheitsmassnahmen
Gefahren entstehen. Öffnen Sie das Gehäuse des Geräts nicht: Es enthält keine Teile, die durch den Anwender gewartet, repariert oder ausgetauscht werden können. Wenden Sie sich bei Problemen bitte an die für Sie zuständige Vertretung von METTLER TOLEDO. Bestimmungsgemässe Verwendung Dieses Instrument wurde für verschiedene Anwendungen in unterschiedlichen Bereichen... - Seite 7 Bei der Arbeit mit brennbaren Lösemitteln und Chemikalien müssen alle relevanten Sicher- heitsmassnahmen beachtet werden. a) Halten Sie alle Zündquellen vom Arbeitsplatz fern. b) Beachten Sie bei der Arbeit mit Chemikalien und Lösemitteln die Anweisungen des Herstellers und die allgemeinen Sicherheitsbestimmungen des Labors. FiveEasy™ FiveEasy Plus™ Sicherheitsmassnahmen...
-
Seite 8: Aufbau Und Funktion
Aufbewahrungsfach für Elektrodenstativ 3.2 Anschlüsse am Instrument FP20 Buchse für pH-Sensor (BNC) RS232-Schnittstelle für Drucker Buchse für Temperatursensor (RCA – Cinch) USB-B-Schnittstelle für PC Anschluss für Referenzelektrode DC-Buchse für Netzanschluss Buchse für analogen mV-Signalausgang Aufbau und Funktion FiveEasy™ FiveEasy Plus™... -
Seite 9: Tastatur F20
• Starten oder End- • Automatischen • Einstellung punktmessung Endpunkt ein-/ bestätigen ausschalten Modus • Messmodus (pH/ • Wert bei der Ein- mV) wechseln stellung verrin- gern Kalibrierung • Kalibrierung star- • Kalibrierdaten abrufen FiveEasy™ FiveEasy Plus™ Aufbau und Funktion... -
Seite 10: Tastatur Fp20
Endpunkt ein-/ bestätigen ausschalten Modus/Setup • Messmodus (pH/ • Setup-Modus ein- • Wert bei der Ein- mV) wechseln stellen stellung verrin- gern • Im Speicher nach unten blättern Kalibrierung • Kalibrierung star- • Kalibrierdaten abrufen Aufbau und Funktion FiveEasy™ FiveEasy Plus™... -
Seite 11: Anzeige Und Symbole F20
Kalibrierdaten überprüfen. Elektrodenleistung Steilheit: 95 – 105 %/Offset: ±0 – 20 mV (Elektrode in gutem Zustand) Steilheit: 90 – 94 %/Offset: ±20 – 35 mV (Elektrode muss gereinigt werden) Steilheit: 85– 89 % / Abweichung: ≥ 35 mV oder ≤ - 35 mV (Elektrode ist defekt) FiveEasy™ FiveEasy Plus™ Aufbau und Funktion... -
Seite 12: Anzeige Und Symbole Fp20
Indikatoren zur Bestimmung der Qualität des angeschlossenen Sen- sors. Weitere Informationen finden Sie im Qualitätszertifikat für den InLab® Sen- sor. mV/pH Derzeit verwendete Messeinheit Temperaturinformationen MTC/ATC MTC (manuelle Temperaturerfassung) ATC (automatische Temperaturerfassung) Fehlermeldungen USB-Verbindung für PC Datenübertragung aktiviert Setup-Modus Aufbau und Funktion FiveEasy™ FiveEasy Plus™... -
Seite 13: Setup-Menünavigation
B1, B2, B3, B4 stellung Temperatureinheit °C, °F °C, °F 3.8 Messmodi Mit dem Messgerät können Sie die folgenden Parameter einer Probe messen: • pH • mV Um die Einheit zu ändern, drücken Sie auf der Messanzeige. FiveEasy™ FiveEasy Plus™ Aufbau und Funktion... -
Seite 14: Inbetriebnahme
4 Inbetriebnahme 4.1 Lieferumfang FiveEasy™ F20-Instrument FiveEasy Plus™ FP20-Instrument für pH/mV-Messungen Netzteil CD-ROM mit der Bedienungsanleitung 4.2 Anbringen des Sensorhalters 4.3 Anschliessen des Netzteils Im Lieferumfang des Instruments ist ein Universal-Netzadapter enthalten. Der Netzadapter eignet sich für Lei- tungsspannungen zwischen 100 und 240 V und 50/60 Hz. -
Seite 15: Anschliessen Der Sensoren
4.5 Ein- und Ausschalten des Instruments 1 Drücken Sie die Taste , um das Instrument einzuschalten. ð Alle segmentierten Digitalziffern und Symbole werden für zwei Sekunden angezeigt. Anschliessend wird die installierte Softwareversion (z. B. 1.00) angezeigt und das Instrument ist einsatzbereit. FiveEasy™ FiveEasy Plus™ Inbetriebnahme... - Seite 16 2 Drücken Sie die Taste für drei Sekunden und lassen Sie diese dann los, um das Instrument auszu- schalten. Inbetriebnahme FiveEasy™ FiveEasy Plus™...
-
Seite 17: Bedienung Des Instruments
5 Bedienung des Instruments 5.1 Allgemeine Einstellungen 5.1.1 Endpunktformate FiveEasy und FiveEasy Plus bieten zwei verschiedene Endpunktformate: automatisch und manuell. Hal- ten Sie Read gedrückt, um zwischen dem automatischen und dem manuellen Endpunktmodus wechseln. Automatischer Endpunkt Mit dem automatischen Endpunkt wird die Messung automatisch beendet, sobald das Eingangssignal stabil ist. -
Seite 18: Temperatureinheit (Nur Bei Fp20)
§ Nach Auswahl und Bestätigung der vordefinierten Puffergruppe beginnt die Temperatureinheit zu blinken. 1 Wählen Sie über die Temperatureinheit (°C oder °F) aus. 2 Drücken Sie Read, um die Auswahl zu bestätigen und zur Messanzeige zurückzukehren. Bedienung des Instruments FiveEasy™ FiveEasy Plus™... -
Seite 19: Durchführen Einer Kalibrierung
Das FiveEasy pH-Messgerät ermöglicht es Ihnen, 1-, 2- und 3-Punkt-Kalibrierungen durchzuführen, und mit dem FiveEasy Plus pH-Messgerät können Sie 1-, 2-, 3-, 4- und 5-Punkt-Kalibrierungen vornehmen. Wenn Sie Ihre Kalibrierpuffergruppe aus einer der vier vordefinierten Gruppen im Messgerät auswählen, wer- den die Puffer während der Kalibrierung automatisch erkannt und angezeigt (automatische Puffererken-... -
Seite 20: Durchführen Einer 3-Punkt-Kalibrierung
Wiederholen Sie für den vierten oder fünften Kalibrierpunkt die Schritte 1, 2 und 3 aus dem Abschnitt Durchführen einer 2-Punkt-Kalibrierung [} 19]. Hinweis Im Rahmen der 4-Punkt- und 5-Punkt-Kalibrierung werden sowohl Steilheit als auch Offset aktualisiert und rechts im Display angezeigt. Bedienung des Instruments FiveEasy™ FiveEasy Plus™... -
Seite 21: Durchführen Einer Messung
5.3 Durchführen einer Messung 5.3.1 Messmodus Das FiveEasy und FiveEasy Plus pH/mV-Messgerät bieten zwei verschiedene Messmodi: pH und mV. Drücken Sie die Taste Mode, um zwischen dem pH- und dem mV-Modus zu wechseln. 5.3.2 Durchführen einer pH-Messung § An das Instrument ist eine Elektrode angeschlossen. -
Seite 22: Verwenden Des Speichers (Nur Bei Fp20)
Mit der LabX direct pH PC-Software können die Messdaten nach jeder Endpunktmessung oder Kalibrierung an einen PC übertragen werden. Um die momentan angezeigten Speicherdaten an den PC zu übertragen, drücken und halten Sie RCL. Bedienung des Instruments FiveEasy™ FiveEasy Plus™... -
Seite 23: Selbstdiagnose
1 Halten Sie Read, Cal und Exit gleichzeitig für 2 Sekunden gedrückt. ð RST wird angezeigt. 2 Drücken Sie Read. 3 Drücken Sie Exit. ð Das Instrument schaltet sich ab. ð Alle Einstellungen werden zurückgesetzt. FiveEasy™ FiveEasy Plus™ Bedienung des Instruments... -
Seite 24: Reinigung Des Gehäuses
Messwerte ausserhalb des Stellen Sie sicher, dass die Wässerungskappe der Elektrode Messbereichs entfernt wurde, die Elektrode korrekt angeschlossen ist und in die Probelösung eintaucht. Wenn keine Elektrode angeschlossen ist, stecken Sie den Kurz- schlussstecker in die Buchse. Wartung FiveEasy™ FiveEasy Plus™... -
Seite 25: Fehlergrenzen
Nicht zulässiger Bereich ERR 3 Wert ausserhalb des Bereichs • FiveEasy < -2,00 oder > 16,00 pH • FiveEasy Plus < 0,00 oder > 14,00 pH < -2000 oder > 2000 mV Puffertemperatur ausserhalb T [°C, °F] < 5 oder > 40 °C, < 41 oder > 104 °F ERR 4 des zulässigen Bereichs... -
Seite 26: Produktportfolio
Sensor 30266627 FP20-Standard FiveEasy Plus pH/mV-Messgerätekit mit LE438- 30266628 Sensor FP20-Bio FiveEasy Plus pH/mV-Messgerätekit mit LE410- 30266629 Sensor FP20-Micro FiveEasy Plus pH/mV-Messgerätekit mit LE422- 30266940 Sensor FP20-TRIS FiveEasy Plus pH/mV-Messgerätekit mit LE420- 30266941 Sensor Produktportfolio FiveEasy™ FiveEasy Plus™... -
Seite 27: Zubehör
30095313 InLab-Lagerlösung (für alle InLab pH- und Redoxelektroden), 250 mL 30111142 Elektrolyt 3 mol/L KCl, 25 mL 51343180 Elektrolyt 3 mol/L KCl, 250 mL 51350072 Elektrolyt 3 mol/L KCl, 6 x 250 mL 51350080 HCl/Pepsin-Lösung (entfernt Protein-Verunreinigungen), 250 mL 51350100 Reaktivierungslösung für pH-Elektroden, 25 mL 51350104 FiveEasy™ FiveEasy Plus™ Zubehör... - Seite 28 Lösungen Bestellnr. Thioharnstofflösung (entfernt Silbersulfid-Verunreinigungen), 250 mL 51350102 Zubehör FiveEasy™ FiveEasy Plus™...
-
Seite 29: Technische Daten F20
± 0,01 pH mV Messbereich -2000 – 2000 mV Auflösung 1 mV Fehlergrenze ±1 mV Temperatur Messbereich 0 – 100 °C (32 – 212 °F) Auflösung 0,1 °C Fehlergrenze ± 0,5 °C ATC/MTC Kalibrierung Kalibrierpunkte Vordefinierte Puffergruppen Automatische Puffererkennung Kalibriermethoden Linear FiveEasy™ FiveEasy Plus™ Technische Daten F20... - Seite 30 Allgemeine Messung Automatische und manuelle Endpunkterfassung Akustisches Endpunktsignal Optisches Endpunktsignal Datensicherheit/-speicher Speichergrösse Aktuelle Kalibrierung Technische Daten F20 FiveEasy™ FiveEasy Plus™...
-
Seite 31: Technische Daten Fp20
0,01 pH Fehlergrenzen (Sensoreingang) ± 0,01 pH mV Messbereich -2000 – 2000 mV Auflösung 1 mV Fehlergrenze ±1 mV Temperatur Messbereich -5 – 105 °C (23 – 221 °F) Auflösung 0,1 °C Fehlergrenze ± 0,3 °C ATC/MTC FiveEasy™ FiveEasy Plus™ Technische Daten FP20... - Seite 32 Kalibrierung Kalibrierpunkte Vordefinierte Puffergruppen Automatische Puffererkennung Kalibriermethoden Linear/segmentiert Allgemeine Messung Automatische und manuelle Endpunkterfassung Akustisches Endpunktsignal Optisches Endpunktsignal Datensicherheit/-speicher Speichergrösse 200 Messungen, aktuelle Kalibrierung Technische Daten FP20 FiveEasy™ FiveEasy Plus™...
-
Seite 33: Anhang
11 Anhang B1 METTLER TOLEDO Europa (Ref. 25 °C) T [°C] 1.68 4.01 7.00 10.01 1.67 4.00 7.09 10.25 1.67 4.00 7.06 10.18 1.67 4.00 7.04 10.12 1.68 4.00 7.02 10.06 1.68 4.01 7.00 10.01 1.68 4.01 6.99 9.97 1.69 4.02 6.98... - Seite 36 www.mt.com/phlab Weiterführende Informationen Mettler-Toledo AG, Analytical CH-8603 Schwerzenbach, Switzerland Tel. +41 22 567 53 22 Fax +41 22 567 53 23 www.mt.com *30266870* Technische Änderungen vorbehalten. © Mettler-Toledo AG 10/2015 30266870B...
