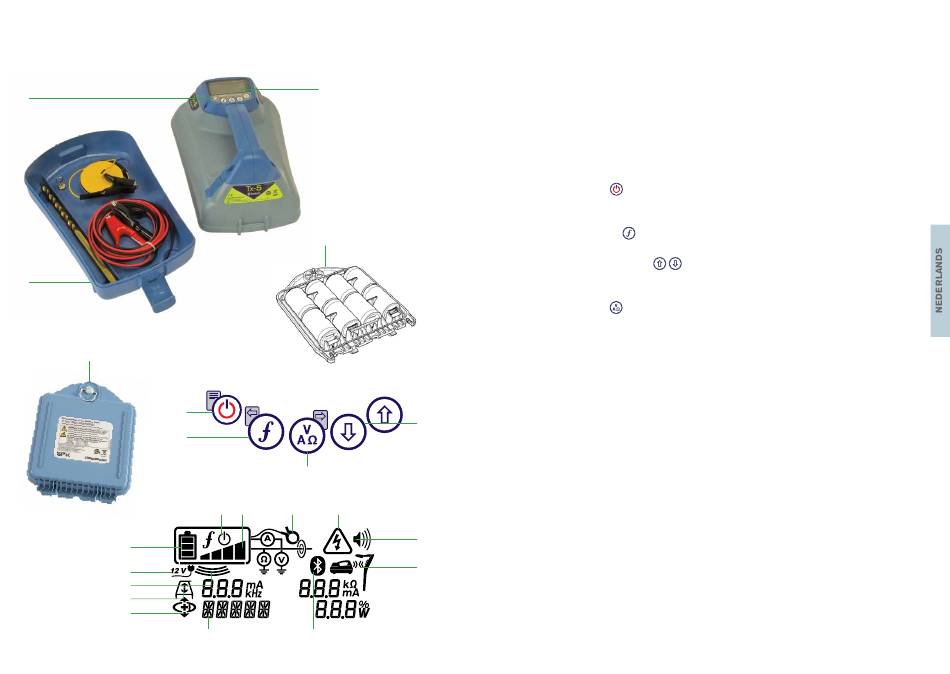

Zenders Tx-1, Tx-5 en Tx-10
1
3
5
6
7
10
15
16
17
18
11
2
4
9
12 13 14 19
22
56
Functies zender
1. Keypad.
2. LCD-scherm.
3. Afneembare accessoiretray.
4. D-cel batterijhouder.
5. Oplaadbare batterij
(Optioneel).
Toetsenbord zender
6. Aan/uit toets
u het apparaat aan en uit. Opent het
menu van de zender.
7. Frequentietoets
frequentie. Menu-navigatietoets.
8. Pijl omhoog en omlaag
het uitgangssignaal aan. Bladert door
de menuopties.
9. Metingstoets
Wordt gebruikt om spannings- en
impedantiemetingen te doen.
8
20
21
Pictogrammen
zenderscherm
10. Pictogram batterij: Geeft aan hoeveel
energie de batterij nog heeft.
11. Alfanumerieke beschrijving van
geselecteerde bedieningsmodus.
12. Pictogram Standby: Geeft aan dat de
zender in Standby-modus staat.
13. Uitgangsniveau: Geeft het
uitgangsvermogen van de zender weer.
: Hiermee schakelt
14. Pictogram zendtang: Geeft aan dat
er een zendtang of andere plug is
aangesloten.
: Selecteert de
15. Pictogram DC: Wordt weergegeven
als de zender wordt gevoed door een
: Past
externe DC-voeding.
16. Indicator inductie: Wordt weergegeven
als de zender in Inductiemodus staat.
: Opent een submenu.
17. A-Frame (alleen Tx-5 en Tx-10):
Geeft aan dat de zender in
foutopsporingsmodus staat.
18. Indicator CD-modus (alleen Tx-10):
Geeft aan dat de zender in de
stroomrichtingsmodus (CD-Modus)
staat. Alleen voor gebruik met RD8000
modellen.
19. Indicatie spanningswaarschuwing:
Geeft aan dat de zender een potentieel
gevaarlijk spanningsniveau afgeeft.
20. Pictogram volume: Geeft het
volumeniveau weer.
21. Koppel pictogram (alleen Tx-5B en
Tx-10B): Alleen voor gebruik met
RD8000 modellen.
22. Bluetooth pictogram (alleen Tx-5B
en Tx-10B): Alleen voor gebruik met
RD8000 modellen.
