Radiodetection RD7000+ Bedienungsanleitung Seite 16

Empfänger RD7000+
5
6
7
9
21 18 16 17 18
19
20
22
23
24 25 26 31 27
1
12
10
11
12 13 14
30
32
28 29
30

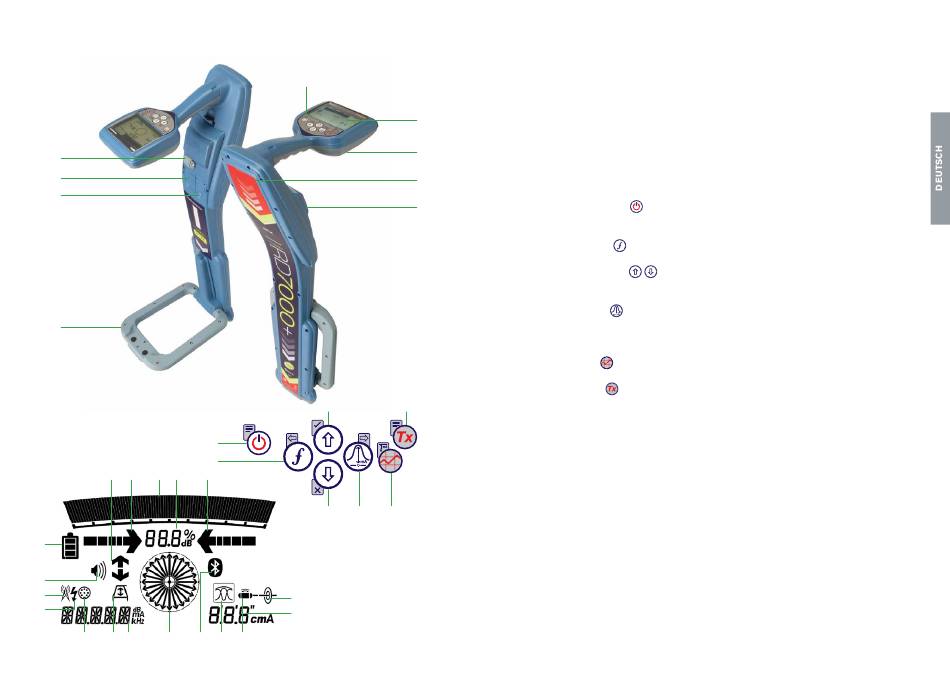

Empfänger Funktionen
1. Tastenfeld
2. LCD-Anzeige
3. Lautsprecher
4. Batteriefach
5. Batterieladeanschluss
2
6. Zubehöranschluss
7. Kopfhöreranschluss
3
8. Bluetooth-Modul-Antenne
9. Marker-Rahmenantenne
8
Tastatur Empfänger
4
10. Ein-/Ausschalttaste
die Einheit ein oder aus. Öffnet das
Empfänger-Menü.
11. Frequenz-Taste
Frequenz. Schließen des Untermenüs.
12. Auf-/Ab-Pfeiltasten
der Signalstärke. Scrollen durch die
Menüoptionen.
13. Antennentaste
Antenne schaltet das Gerät in den
Markermodus. Das Untermenü wird
gestartet.
14. Grafik-Taste
durch SurveyCERT.
15. Sender-Taste
15 Bildschirmsymbole des
Empfängers
16. Anzeige der Signalstärke und der
Spitzenmarke
17. Signalstärke: Numerische Anzeige der
Signalstärke
18. Links-/Rechts-Proportional-Pfeile:
Anzeige der georteten Leitung mit
Entfernungsrelation zum Ortungsgerät
19. Batterieanzeige: Anzeige des
Akkuladestands
20. Lautstärkeanzeige: Anzeige der Lautstärke.
21. Fehlersuch-Pfeile (nur PLM- und TLM-
Modelle).
22. Radio-Modus: Anzeige bei aktivem Radio-
Modus
23. Strom-Modus: Anzeige bei aktivem Strom-
Modus.
24. Zubehör-Anzeige: Gibt an, wenn Zubehör
angeschlossen ist oder Messungen aktiv
sind.
25. Rahmenantennen-Symbol: Zeigt an, wenn
die Rahmenantenne angeschlossen ist.
26. Anzeige der Betriebsart / Menüanzeige
27. Bluetooth -Anzeige: Versuchte
®
Verbindungsaufnahme wird durch Blinken
des Symbols angezeigt. Ein nicht blinkendes
: Schaltet
Symbol zeigt eine aktive Verbindung an.
28. Antennen-Betriebsanzeige: Zeigt die Wahl
der Antenne an: Spitze, Null und kombiniert
: Auswahl der
Spitze/Null.
29. Sonden-Symbol: Zeigt an, dass die
: Einstellen
Signalquelle eine Sonde ist (DLM, PLM
und TLM-Modelle).
30. Leitungsortungssymbol: Zeigt an, dass
: Bei ausgeklappter
Leitungsortung gewählt wurde.
31. Kompass/Marker: Zeigt die Richtung
des georteten Kabels in Relation zum
Ortungsgerät an. Wird auch als graphische
: Speichert die Messungen
Indikation für aktiven Marker verwendet.
32. Strom-/Tiefenanzeige.
: Nicht verwendet.
