5 Nach der Einstellung die Muttern anziehen.
6 Nach vorgenommener Einstellung ist die Parallelität des
Aggregates erneut zu überprüfen.
7 Fronthaube anbringen.
Service-Stellung des
Schneidwerkes
Damit das Aggregat sich gut reinigen, reparieren oder warten
lässt, ist es in Service-Stellung zu bringen. Service-Stellung
bedeutet, dass das Aggregat hochgeklappt wird und in
Vertikalstellung einrastet.

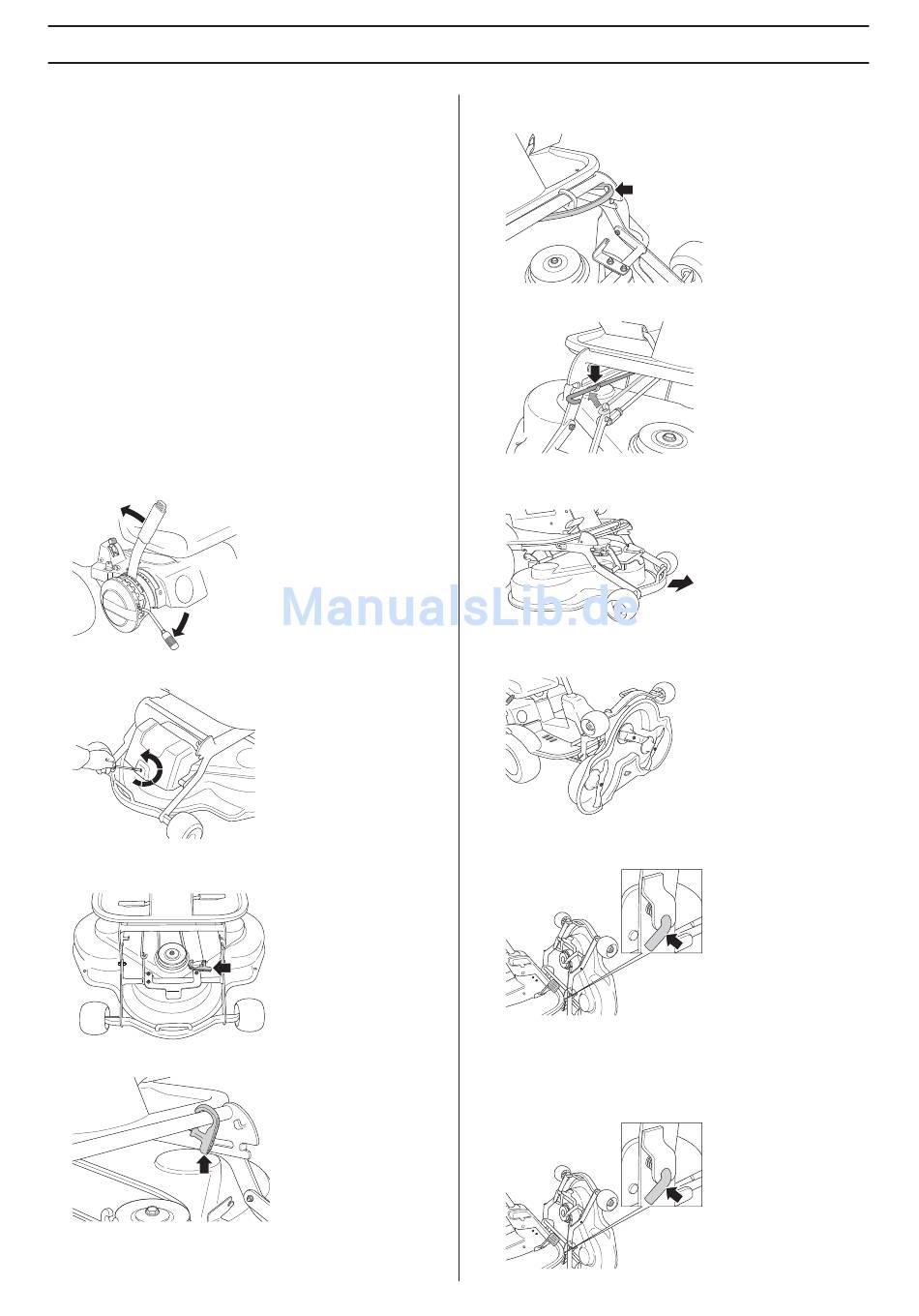

Anordnung in Service-Stellung

Rider 11 C, 13 C, 16 C, 16 AWD
1 Die Maschine in eine horizontale Stellung bringen.
Feststellbremse betätigen und sichern. Die
Schnitthöheneinstellung auf die niedrigste Stufe stellen
und das Schneidwerk anheben.
2 Frontabdeckung durch Lösen des Splints abnehmen.
3 Feder an der Spannrolle des Antriebsriemens lösen, dazu
den Griff lösen.
4 Den Griff am Rahmenbogen anbringen.
Wartung
5 Den Antriebsriemen abnehmen und am
Entlastungshaken aufhängen.
6 Schnitthöhenstrebe abnehmen und in den Halter legen.
7 Schneidwerk an der Vorderkante und bis zum Anschlag
herausziehen.
8 Das Schneidwerk bis zum Anschlag herausheben. Ein
Klicken ertönt.
9 Das Schneidwerk wird automatisch in der senkrechten
Stellung gesichert.

Aufhebung der Service-Stellung

1 Schneidwerk an der Vorderkante erfassen und die Sperre
entriegeln, herunterklappen und das Schneidwerk
einschieben.
