5 Nach der Einstellung die Muttern anziehen.
6 Nach vorgenommener Einstellung ist die Parallelität des
Aggregates erneut zu überprüfen.
7 Fronthaube anbringen.

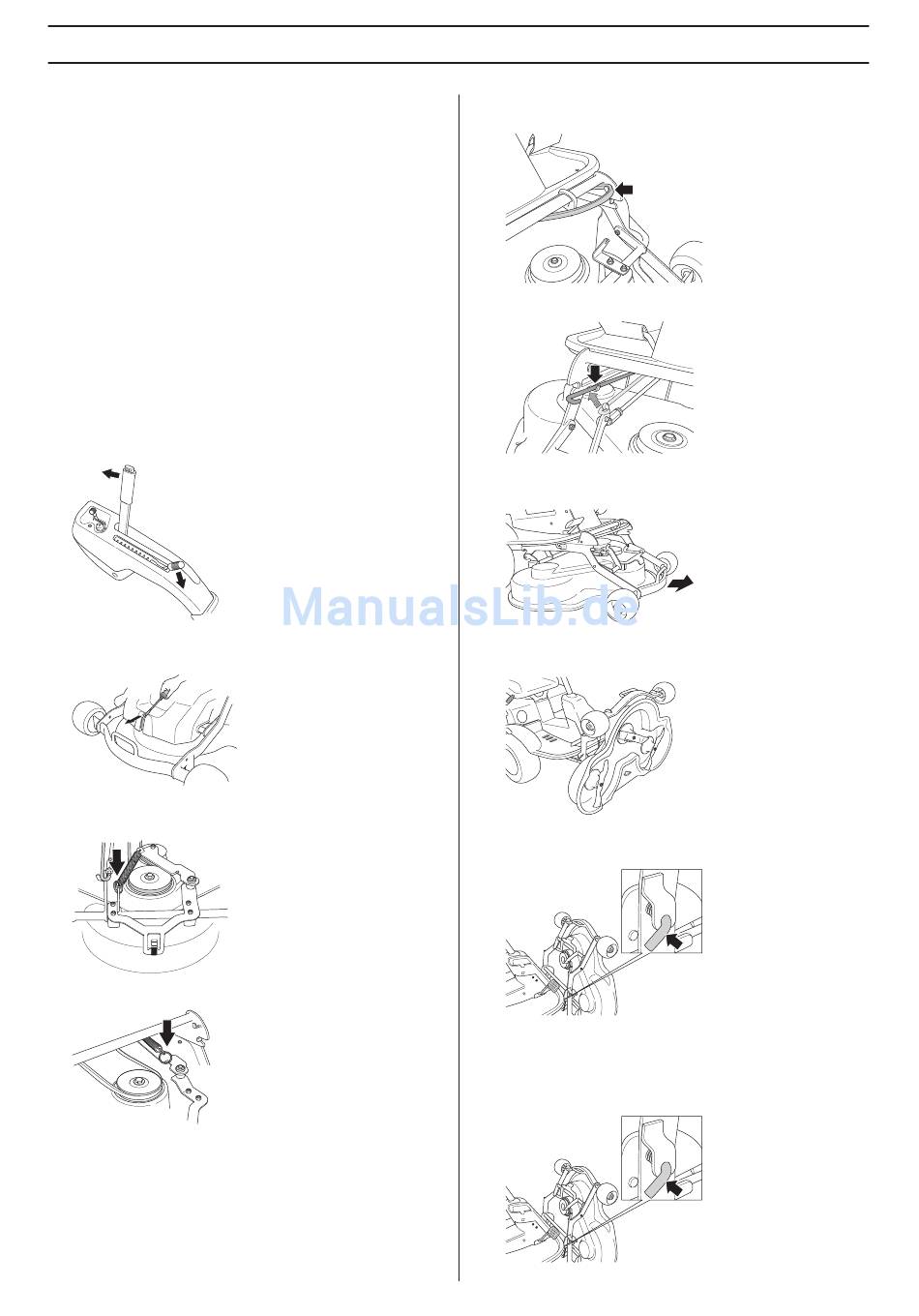

Service-Stellung des
Schneidwerkes
Damit das Aggregat sich gut reinigen, reparieren oder warten
lässt, ist es in Service-Stellung zu bringen. Service-Stellung
bedeutet, dass das Aggregat hochgeklappt wird und in
Vertikalstellung einrastet.
Anordnung in Service-Stellung
1 Die Maschine in eine horizontale Stellung bringen.
Feststellbremse betätigen und sichern. Die
Schnitthöheneinstellung auf die niedrigste Stufe stellen
und das Schneidwerk anheben.
2 Das Schnappschloß an der Fronthaube öffnen und die
Haube abheben.
3 Lösen Sie durch Drücken auf das Federauge die Feder
auf dem Riemenspanner des Treibriemens.
4
Federauge in der Halterung platzieren.
24 –
German
Wartung
5 Den Antriebsriemen abnehmen und am
Entlastungshaken aufhängen.
6 Schnitthöhenstrebe abnehmen und in den Halter legen.
7 Schneidwerk an der Vorderkante und bis zum Anschlag
herausziehen.
8 Das Schneidwerk bis zum Anschlag herausheben. Ein
Klicken ertönt.
9
Das Schneidwerk wird automatisch in der senkrechten
Stellung gesichert.
Aufhebung der Service-Stellung
1 Schneidwerk an der Vorderkante erfassen und die Sperre
entriegeln, herunterklappen und das Schneidwerk
einschieben.
