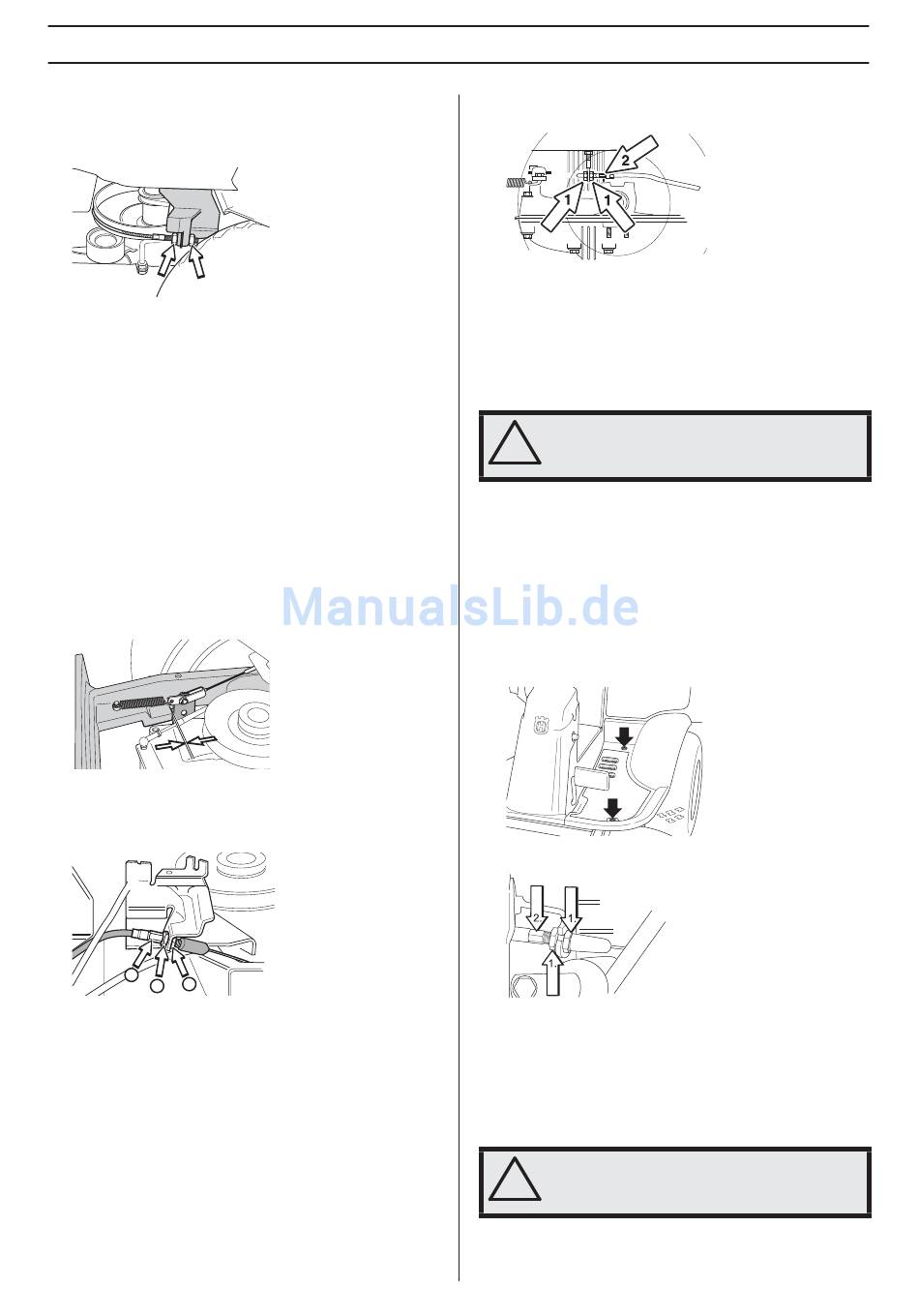

3 Bei Bedarf können die Seilzüge durch Anziehen der
Stellmuttern an jeder Seite des Lenkkranzes gespannt
werden. Die Seilzüge nicht zu fest spannen, sie sollen nur
straff am Lenkkranz anliegen.
Mit z. B. einem Schraubenschlüssel den Seilzug
gegenhalten, sodass er sich nicht verdreht.
Wird nur die eine Seite gespannt, kann sich die mittlere
Stellung des Lenkrads ändern.
Nach der Einstellung die Seilspannung nochmals prüfen,
siehe Punkt 2.
Bremsenprüfung bei Rider 11 R und
Rider 11 C
Die Bremse ist eine Scheibenbremse und am Getriebe
angebracht. Durch Messen des Abstands zwischen
Bremshebelarm und der Vorderkante der Aussparung am
Fahrgestell prüfen, ob die Bremse richtig eingestellt ist.
Bei nicht betätigter Bremse sollte der Abstand 0-1 mm (0-
0.040') betragen.
Bremseneinstellung Rider 11R und
Rider 11 C
2
1
1
1 Sicherungsmuttern (1) lösen.
2 Seilzug mit der Stellschraube (2) so spannen, dass der
Abstand zwischen Bremshebelarm und der Vorderkante
der Aussparung am Fahrgestell 1 mm (0.040') beträgt.
3 Die Sicherungsmuttern (1) nach der Einstellung
anziehen.

Einstellung der Feststellbremse

Rider 13 C, Rider 16 C
Maschine am Hang in eine leicht geneigte Stellung bringen,
Auskupplungshebel herausziehen, Bremse aktivieren und
prüfen, ob sie richtig eingestellt ist.
Wartung
Steht das Gerät nicht still, muss die Bremse wie folgt
eingestellt werden:
1 Sicherungsmuttern (1) lösen.
2 Seilzug mit der Stellschraube (2) spannen, bis kein Spiel
mehr vorhanden ist.
3 Sicherungsmuttern (1) anziehen.
4 Nach der Einstellung die Bremse erneut prüfen.
WARNUNG! Eine schlecht eingestellte
!
Bremse kann zu einer verminderten
Bremsleistung führen.
Einstellung der Feststellbremse
Rider 16 AWD
Gerät am Hang in eine geneigte Stellung bringen, Vorder- und
Hinterachse auskuppeln und prüfen, ob die Bremse richtig
eingestellt ist. Feststellbremse betätigen und sichern. Steht
das Gerät nicht still, muss die Feststellbremse wie folgt
eingestellt werden:
1 Linken Kotflügel ausbauen.
1 Sicherungsmuttern (1) lösen.
2 Seilzug mit der Stellschraube (2) spannen, bis kein Spiel
mehr vorhanden ist.
3 Sicherungsmuttern (1) anziehen.
4 Nach der Einstellung die Bremse erneut prüfen.
5 Linken Kotflügel einbauen.
WARNUNG! Eine schlecht eingestellte
!
Feststellbremse kann zu einer verminderten
Bremsleistung führen.
