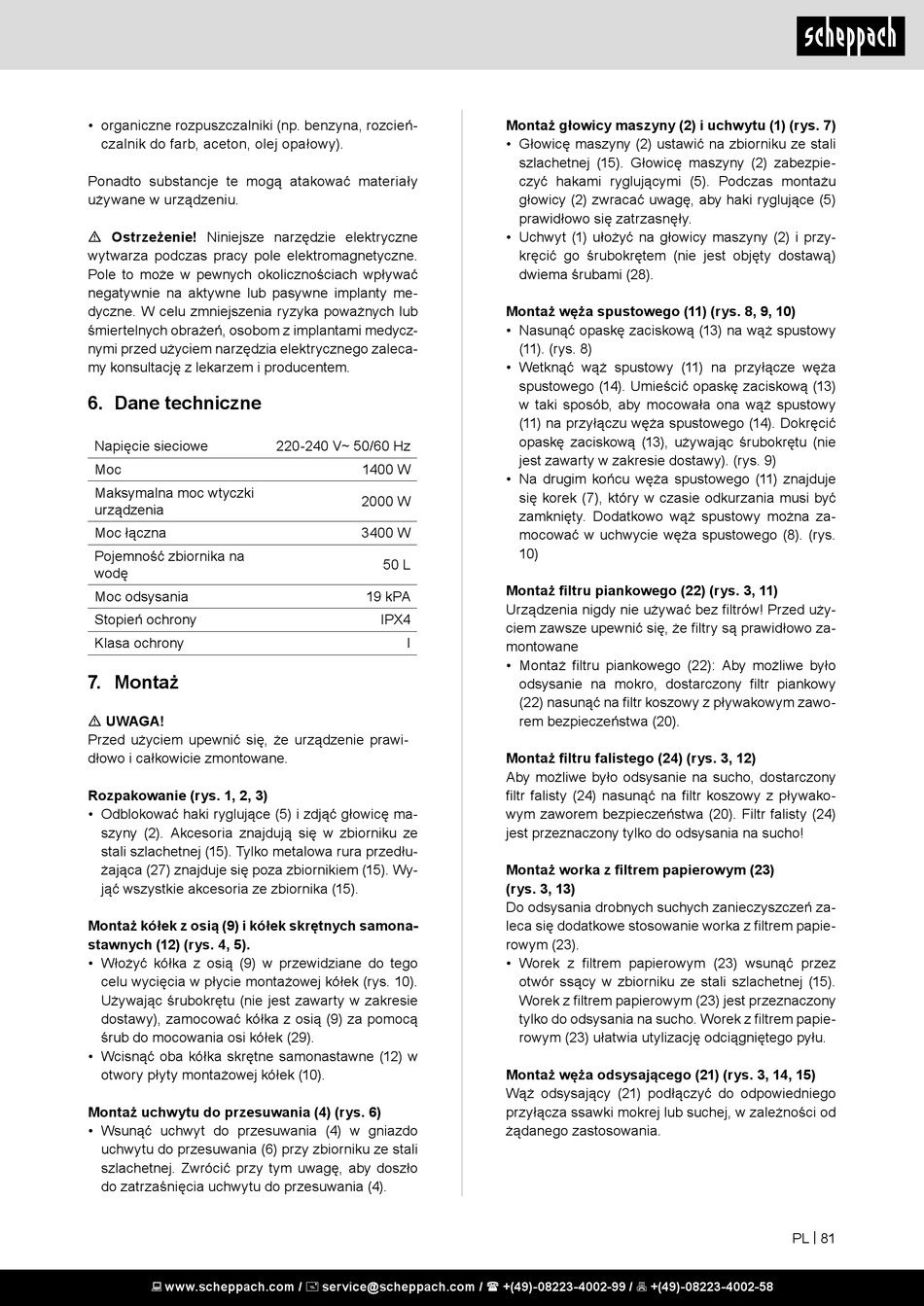

• organiczne rozpuszczalniki (np. benzyna, rozcień-
czalnik do farb, aceton, olej opałowy).
Ponadto substancje te mogą atakować materiały
używane w urządzeniu.
m Ostrzeżenie! Niniejsze narzędzie elektryczne
wytwarza podczas pracy pole elektromagnetyczne.
Pole to może w pewnych okolicznościach wpływać
negatywnie na aktywne lub pasywne implanty me-
dyczne. W celu zmniejszenia ryzyka poważnych lub
śmiertelnych obrażeń, osobom z implantami medycz-
nymi przed użyciem narzędzia elektrycznego zaleca-
my konsultację z lekarzem i producentem.

6. Dane techniczne

Napięcie sieciowe
Moc
Maksymalna moc wtyczki
urządzenia
Moc łączna
Pojemność zbiornika na
wodę
Moc odsysania
Stopień ochrony
Klasa ochrony
7. Montaż
m UWAGA!
Przed użyciem upewnić się, że urządzenie prawi-
dłowo i całkowicie zmontowane.
Rozpakowanie (rys. 1, 2, 3)
• Odblokować haki ryglujące (5) i zdjąć głowicę ma-
szyny (2). Akcesoria znajdują się w zbiorniku ze
stali szlachetnej (15). Tylko metalowa rura przedłu-
żająca (27) znajduje się poza zbiornikiem (15). Wy-
jąć wszystkie akcesoria ze zbiornika (15).
Montaż kółek z osią (9) i kółek skrętnych samona-
stawnych (12) (rys. 4, 5).
• Włożyć kółka z osią (9) w przewidziane do tego
celu wycięcia w płycie montażowej kółek (rys. 10).
Używając śrubokrętu (nie jest zawarty w zakresie
dostawy), zamocować kółka z osią (9) za pomocą
śrub do mocowania osi kółek (29).
• Wcisnąć oba kółka skrętne samonastawne (12) w
otwory płyty montażowej kółek (10).
Montaż uchwytu do przesuwania (4) (rys. 6)
• Wsunąć uchwyt do przesuwania (4) w gniazdo
uchwytu do przesuwania (6) przy zbiorniku ze stali
szlachetnej. Zwrócić przy tym uwagę, aby doszło
do zatrzaśnięcia uchwytu do przesuwania (4).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50/60 Hz
1400 W
2000 W
3400 W
50 L
19 kPA
IPX4
I
Montaż głowicy maszyny (2) i uchwytu (1) (rys. 7)
• Głowicę maszyny (2) ustawić na zbiorniku ze stali
szlachetnej (15). Głowicę maszyny (2) zabezpie-
czyć hakami ryglującymi (5). Podczas montażu
głowicy (2) zwracać uwagę, aby haki ryglujące (5)
prawidłowo się zatrzasnęły.
• Uchwyt (1) ułożyć na głowicy maszyny (2) i przy-
kręcić go śrubokrętem (nie jest objęty dostawą)
dwiema śrubami (28).
Montaż węża spustowego (11) (rys. 8, 9, 10)
• Nasunąć opaskę zaciskową (13) na wąż spustowy
(11). (rys. 8)
• Wetknąć wąż spustowy (11) na przyłącze węża
spustowego (14). Umieścić opaskę zaciskową (13)
w taki sposób, aby mocowała ona wąż spustowy
(11) na przyłączu węża spustowego (14). Dokręcić
opaskę zaciskową (13), używając śrubokrętu (nie
jest zawarty w zakresie dostawy). (rys. 9)
• Na drugim końcu węża spustowego (11) znajduje
się korek (7), który w czasie odkurzania musi być
zamknięty. Dodatkowo wąż spustowy można za-
mocować w uchwycie węża spustowego (8). (rys.
10)
Montaż filtru piankowego (22) (rys. 3, 11)
Urządzenia nigdy nie używać bez filtrów! Przed uży-
ciem zawsze upewnić się, że filtry są prawidłowo za-
montowane
• Montaż filtru piankowego (22): Aby możliwe było
odsysanie na mokro, dostarczony filtr piankowy
(22) nasunąć na filtr koszowy z pływakowym zawo-
rem bezpieczeństwa (20).
Montaż filtru falistego (24) (rys. 3, 12)
Aby możliwe było odsysanie na sucho, dostarczony
filtr falisty (24) nasunąć na filtr koszowy z pływako-
wym zaworem bezpieczeństwa (20). Filtr falisty (24)
jest przeznaczony tylko do odsysania na sucho!
Montaż worka z filtrem papierowym (23)
(rys. 3, 13)
Do odsysania drobnych suchych zanieczyszczeń za-
leca się dodatkowe stosowanie worka z filtrem papie-
rowym (23).
• Worek z filtrem papierowym (23) wsunąć przez
otwór ssący w zbiorniku ze stali szlachetnej (15).
Worek z filtrem papierowym (23) jest przeznaczony
tylko do odsysania na sucho. Worek z filtrem papie-
rowym (23) ułatwia utylizację odciągniętego pyłu.
Montaż węża odsysającego (21) (rys. 3, 14, 15)
Wąż odsysający (21) podłączyć do odpowiedniego
przyłącza ssawki mokrej lub suchej, w zależności od
żądanego zastosowania.
