Dachventilator DVEC
• Unter der Abdeckung des Ventilators ist eine Druckdose montiert,
die mittels einer dreidrahtigen Verbindung elektrisch mit der
Steuerung verbunden ist.
• Auf dem inneren Schlauchanschluss an der Unterseite der Druck-
dose ist serienmäßig eine Luftleitung vormontiert, die über eine
Durchfuhr zu einer der Aussparungen an den Ecken des Venti-
lators gelegt ist, siehe Abbildung 7.2 bzw. 7.2.1. Diese Leitung
wird zur Messung des Umgebungsdrucks/Nulldrucks verwendet.
• Montieren Sie die mitgelieferte Leitung auf den äußeren
Schlauchanschluss an der Unterseite der Druckdose, siehe Abb.
7.2.1. Legen Sie diese Luftleitung über eine der Durchführungen
unter der Abdeckung an die Stelle in der Anlage, an der der Druck
gemessen werden soll. Der Druck im Lüftungssystem wird unter
dem Ventilator bzw. Sockelschalldämpfer gemessen.
• Bei der Montage der Luftleitung kann das mitgelieferte Montageset
benutzt werden. Die Bügel dienen der Montage der Luftleitung, die
Kabeldurchfuhr und das Aluminiumrohr können als Druckmess-
punkt im Flachdachsockel verwendet werden, siehe Abb. 7.3.
• Sorgen Sie dafür, dass der Luftschlauch im Druckmesspunkt
immer außerhalb des Luftstroms oder flach zur Wand montiert
wird. Wird er nicht senkrecht montiert, wird nicht nur der stati-

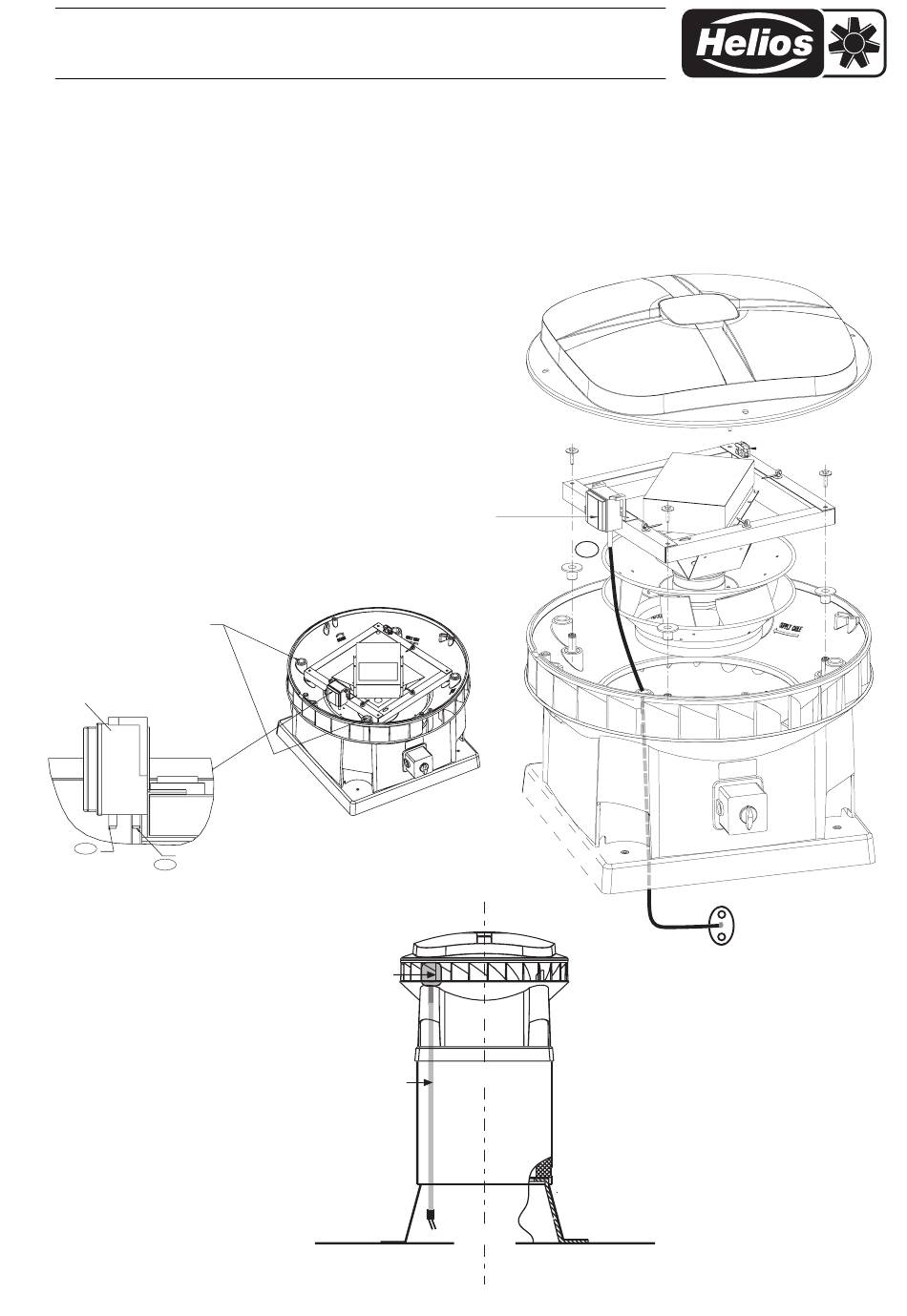

Durchführung für Kabel oder Luftleitung (4x)
Abb. 7.2
Drucksensor
–
Anschluss
+
Druckaufnahme-
Leitung Umgebungsdruck
schlauch aus
System
Achtung!
Druckaufnahmeschlauch muss
generell knick-, bzw. klemmfrei
verlegt werden, sonst keine
Funktion.
Drucksensor
Ventilator
Schalldämpfer
innenliegender
Druckschlauch
Abb. 7.3
Flachdachsockel
sche Druck, sondern auch der dynamische Druck gemessen,
wodurch sich die Regelung nicht mehr präzise auf einen konstan-
ten statischen Druck einregeln kann.
Drucksensor
Anschluss
c
–
Abb. 7.2.1
9
