Helios DVEC Montage- Und Betriebsvorschrift Seite 5

Dachventilator DVEC

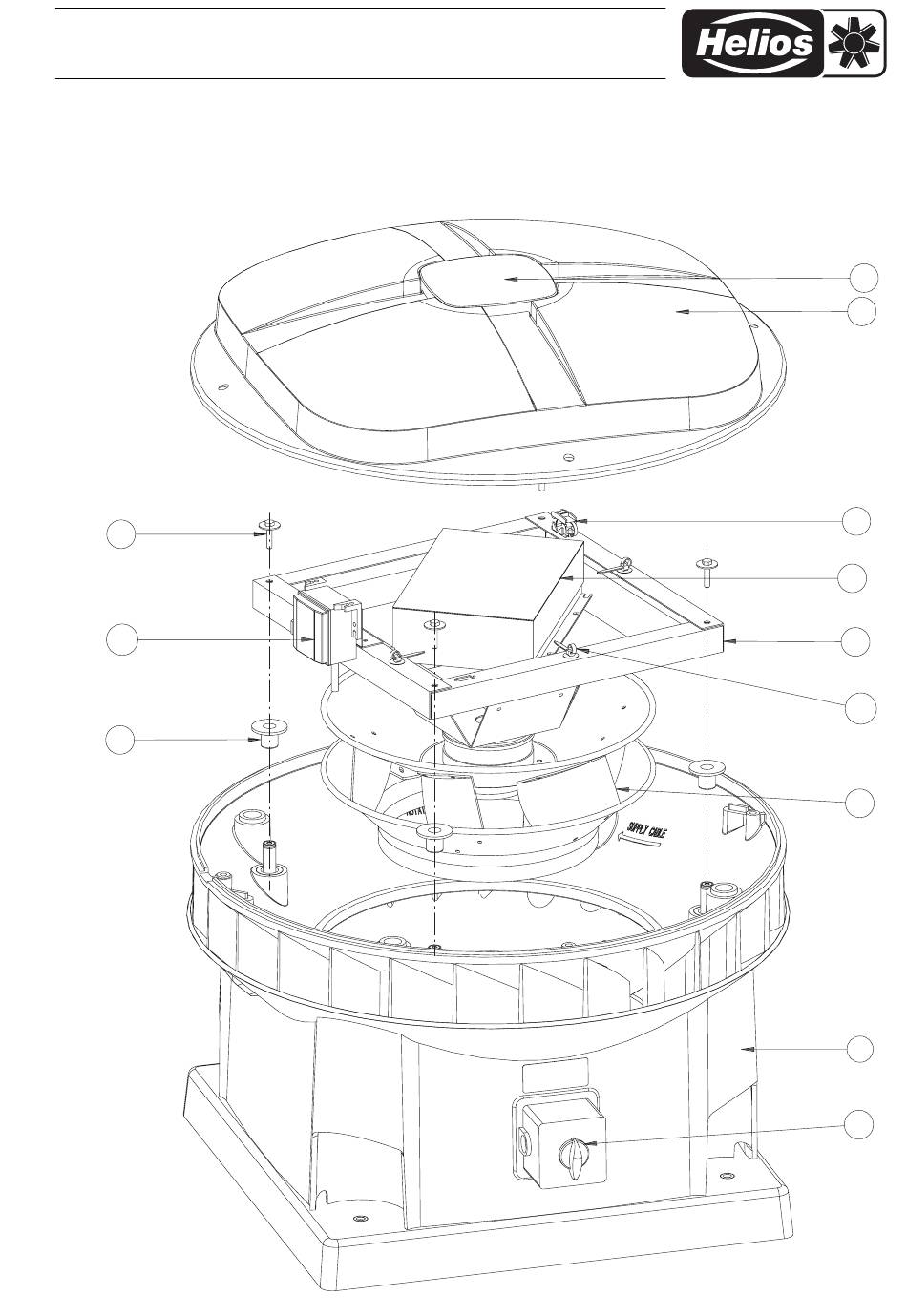

4.3 Explosionszeichnung mit Ersatzteilliste
9
12
8
Gehäuse 1
Ventilatordeckel 2
Luftkappe 3
Betriebsschalter 4
Motorrahmen 5
Steuerung 6
Motor-Laufrad 7
Andrückgummi 8
Verschraubung 9
Kabelbinder 10
Zugentlastung 11
Drucksensor 12
3
2
11
6
5
10
7
1
4
5
