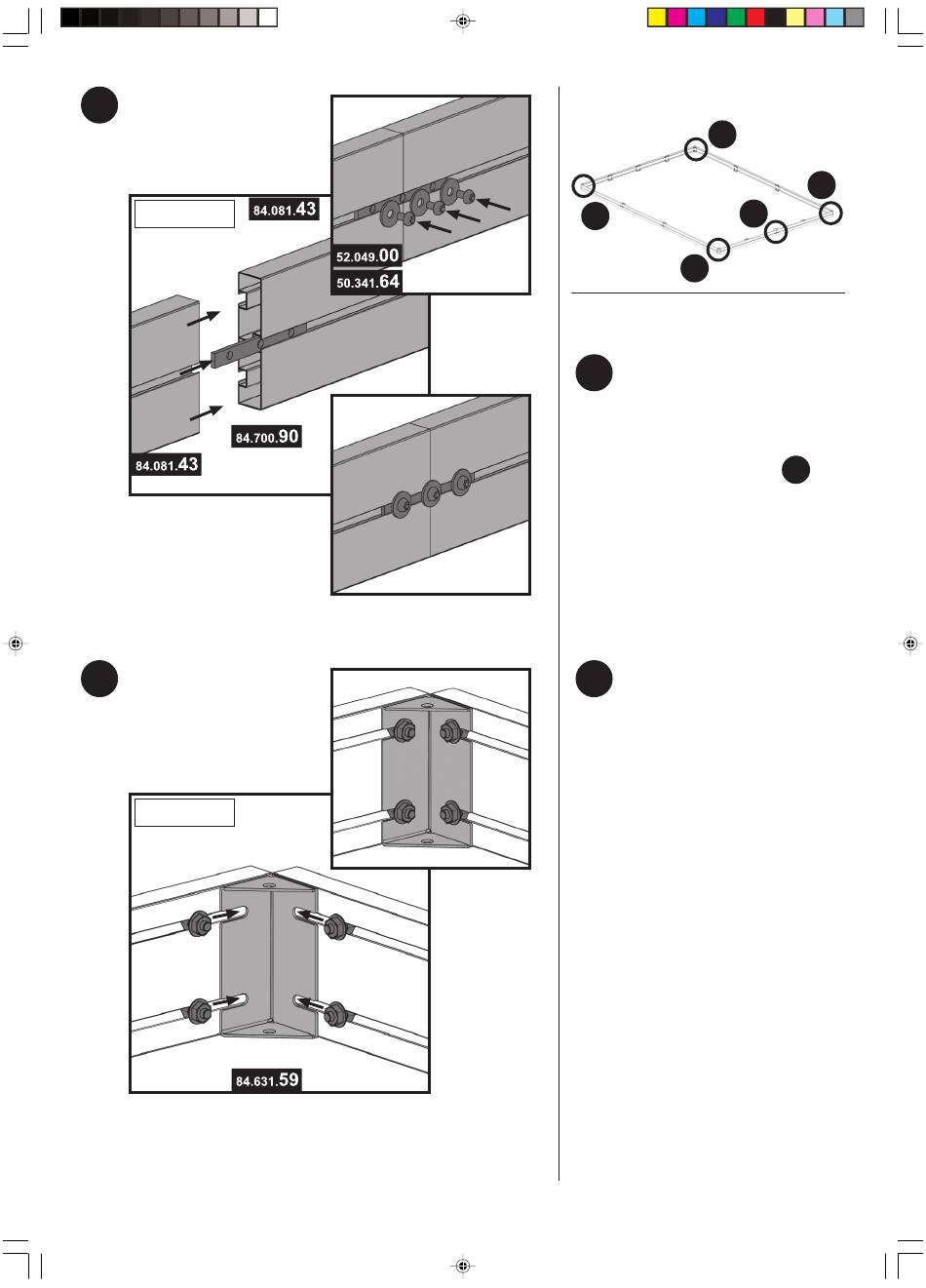

EINHELL OPAL Montageanleitung Seite 9

1/d
Außenansicht
(Türseite)
1
x montieren
1231 mm
1/e
Innenansicht
4
x montieren
Alu-Fundament_OSR-Comfort.pmd
1231 mm
9
Übersicht (Fundament):
1/e
1/e
1/e
Hinweis:
Verbinden Sie die beiden
1/d
Fundamentprofile an der
Türseite zunächst nur von
außen. Gehen Sie dabei
genau wie in Schritt
Wichtig: Vergessen Sie
nicht die vier Sechskant-
schrauben in den innenlie-
genden Führungsschienen
zu montieren.
Verbinden Sie die Funda-
1/e
mentprofile an den Ecken
jeweils mit einem Eckver-
binder. Schieben Sie dazu
zunächst jeweils eine
Sechskantschraube mit
Mutter in jede der beiden
innenliegenden Führungs-
schienen an den Funda-
mentprofilen. Legen Sie
dann den Eckverbinder an
die beiden Fundamentprofi-
le an, so dass diese im 90-
Grad-Winkel zueinander
stehen. Befestigen Sie
zuletzt den Eckverbinder mit
den vier vormontierten
Schrauben.
25.10.2006, 00:02
1/e
1/d
Türseite
vor.
1/b
