EINHELL OPAL Montageanleitung Seite 10

1/f
Außenansicht
4
x montieren
Seite 10
Alu-Fundament_OSR-Comfort.pmd 10

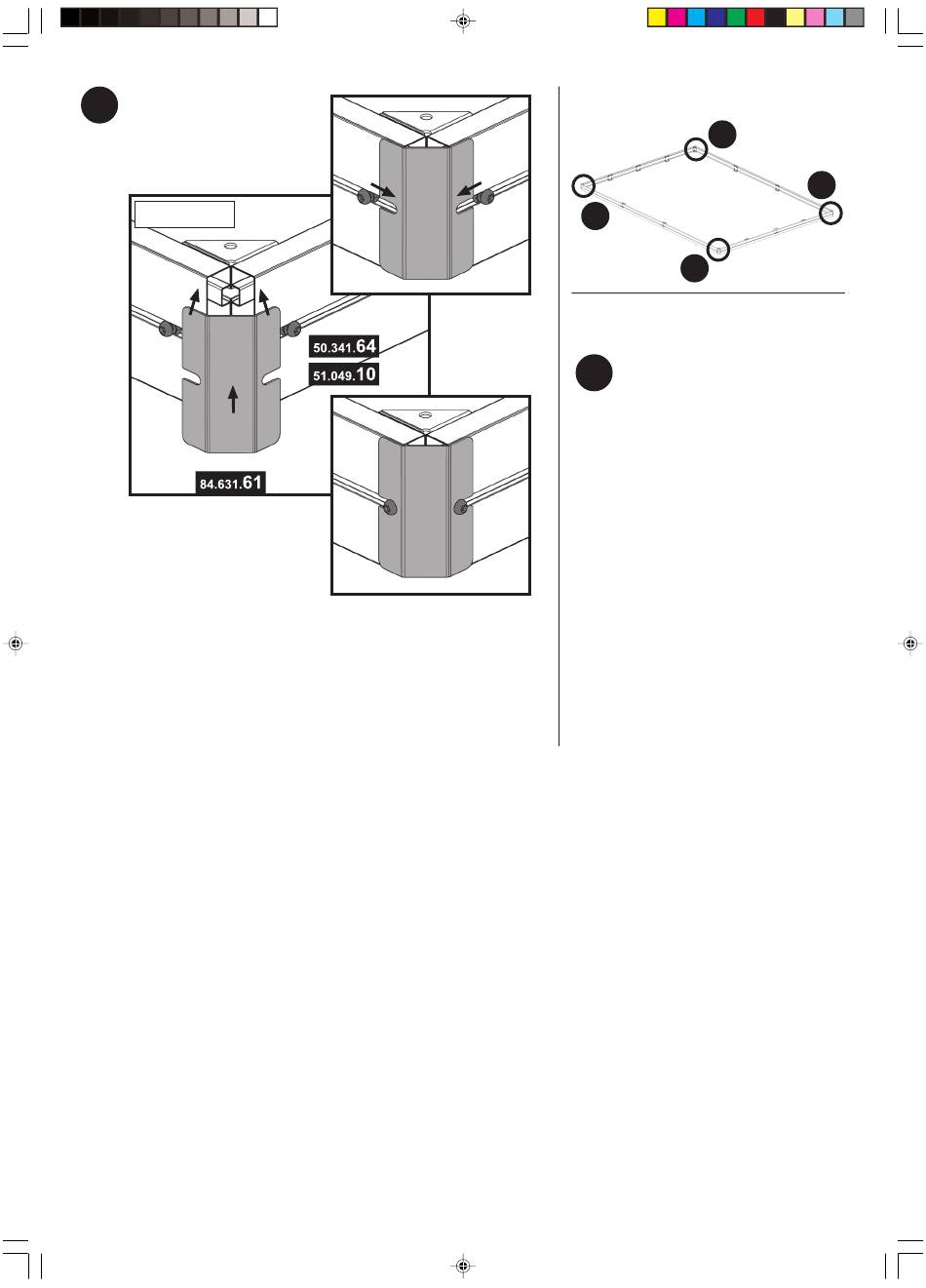

Übersicht (Fundament):
1/f
1/f
1/f
Hinweis:
Von außen werden zum
1/f
Schutz vor Verletzungen die
Kanten mit einer Funda-
ment-Ecke abgedeckt.
Schieben Sie dazu jeweils
eine Mutter ohne Flansch
(Pos. 12) zusammen mit
einer Linsenkopfschraube
(Pos. 11) in die äußere
Führungsschiene des Fun-
damentprofils. Legen Sie
anschließend die Abde-
ckung auf die Ecken des
Fundaments und befestigen
sie mit den vormontierten
Schrauben.
25.10.2006, 00:03
1/f
Türseite
