EINHELL OPAL Montageanleitung Seite 13

2/c
Innenansicht
(Türseite)
2/d
Innenansicht
Alu-Fundament_OSR-Comfort.pmd 13

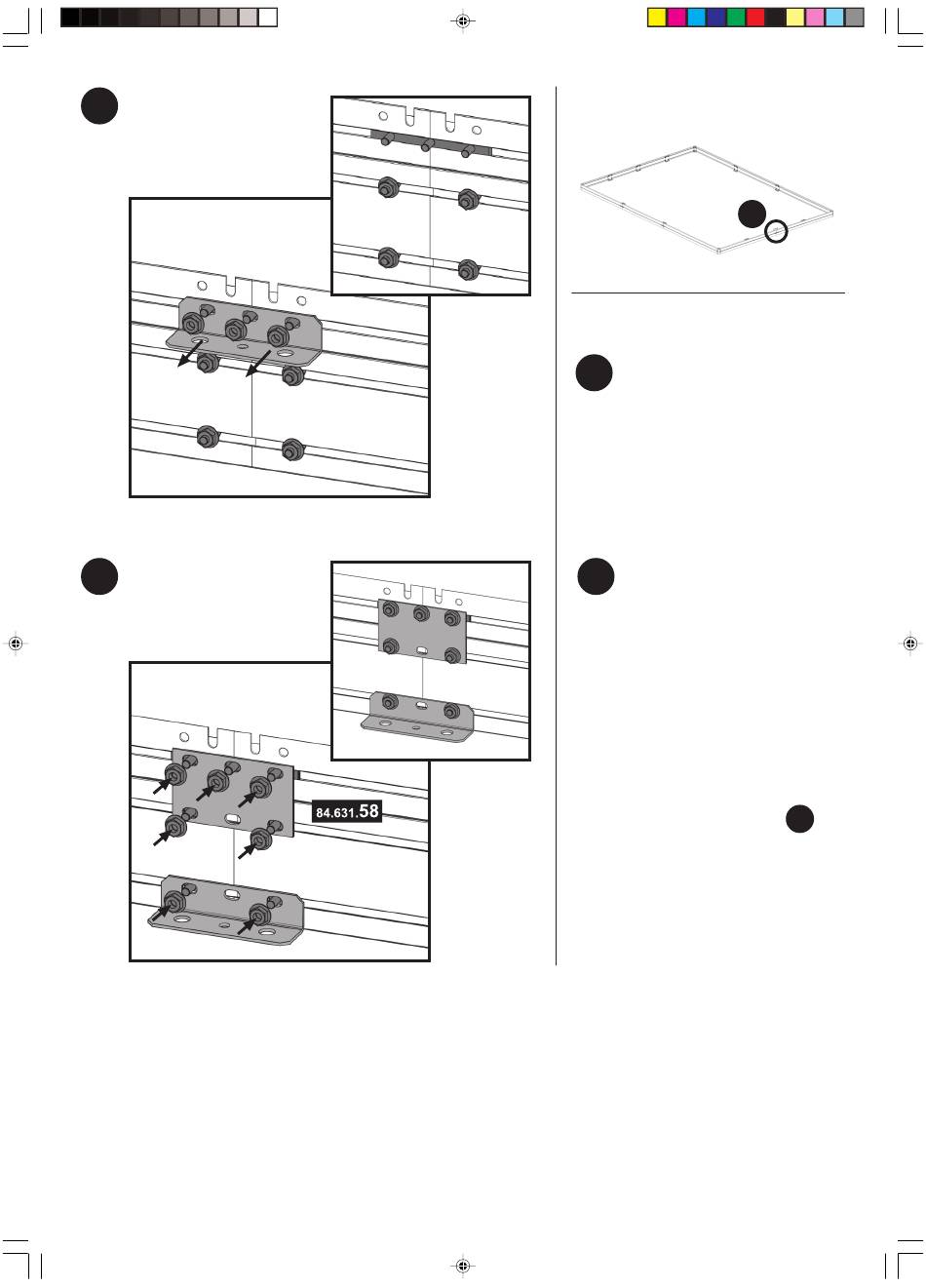

Übersicht (Fundament):
Hinweis:
Entfernen Sie vom Boden-
2/c
profil der Vorderwand (Tür-
seite) den Befestigungs-
winkel, indem Sie die drei
Muttern lösen.
Stecken Sie nun auf den
2/d
Verbinder im Bodenprofil
die Fundamentplatte und
ziehen die Muttern wieder
fest. Zusätzlich wird die
Fundamentplatte unten mit
den bereits vormontierten
Sechskantschrauben und
Muttern am Fundament
befestigt. Montieren Sie
zuletzt den in Schritt
entfernten Befestigungswin-
kel mit den beiden unteren
Sechskantschrauben und
Muttern am Fundament-
profil.
25.10.2006, 00:03
2/c
Türseite
2/c
Seite 13
