Anwendung/Merkmale
Merkmale:
Haltemoment:
Laufzeiten:
Drehrichtung:
CC1N7802de
13.05.2016

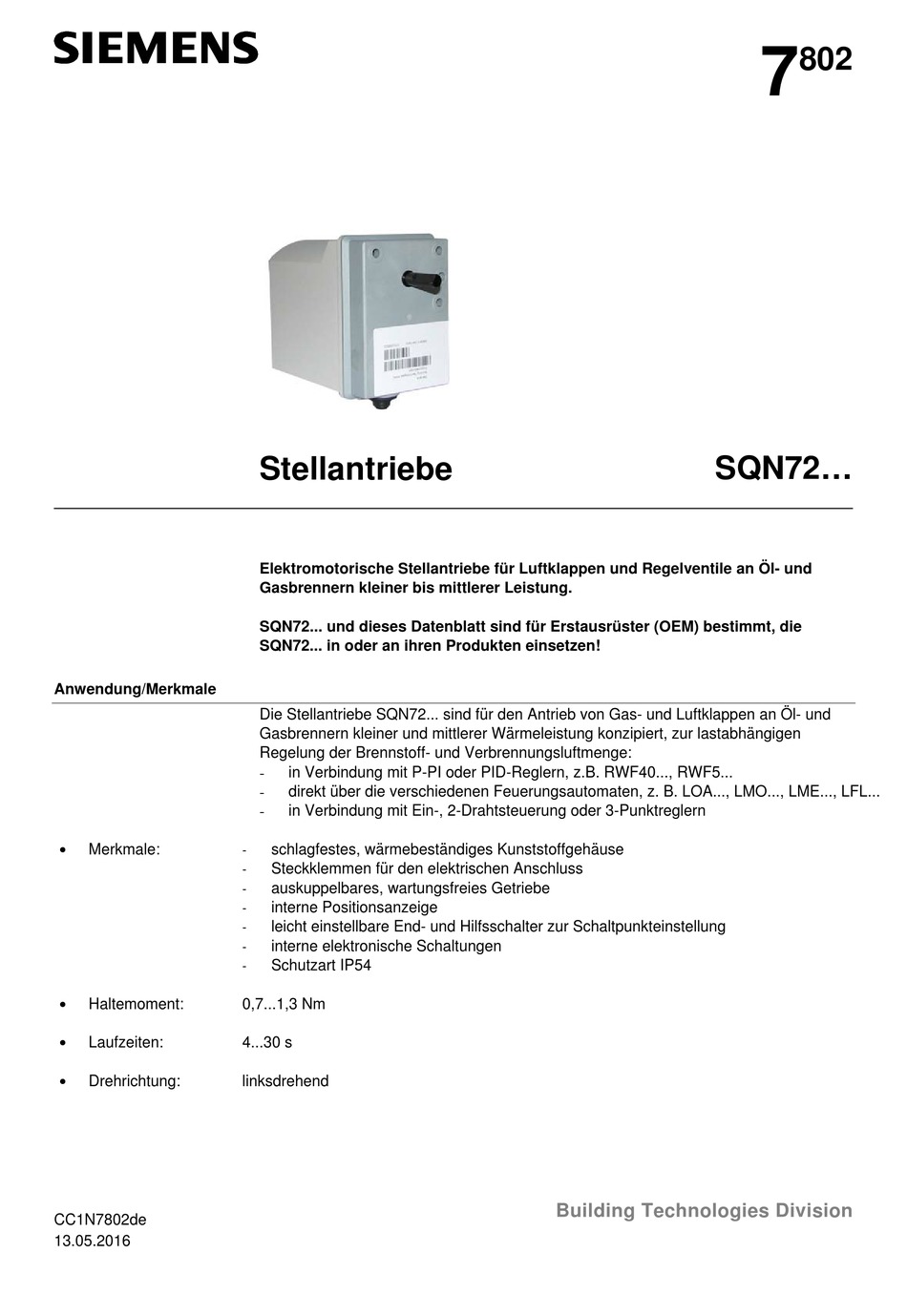

Stellantriebe

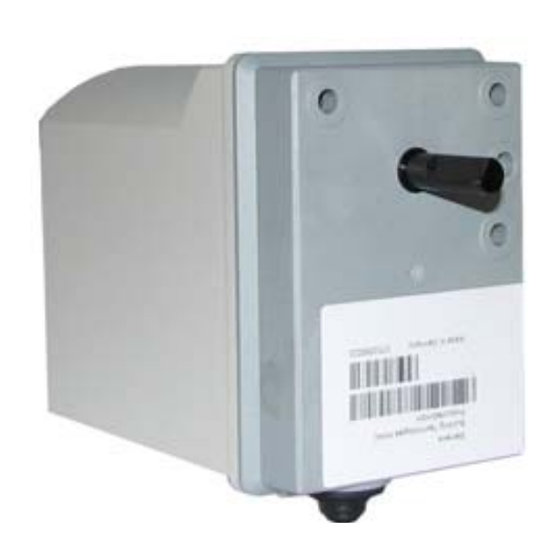

Elektromotorische Stellantriebe für Luftklappen und Regelventile an Öl- und
Gasbrennern kleiner bis mittlerer Leistung.
SQN72... und dieses Datenblatt sind für Erstausrüster (OEM) bestimmt, die
SQN72... in oder an ihren Produkten einsetzen!
Die Stellantriebe SQN72... sind für den Antrieb von Gas- und Luftklappen an Öl- und
Gasbrennern kleiner und mittlerer Wärmeleistung konzipiert, zur lastabhängigen
Regelung der Brennstoff- und Verbrennungsluftmenge:
in Verbindung mit P-PI oder PID-Reglern, z.B. RWF40..., RWF5...
-
-
direkt über die verschiedenen Feuerungsautomaten, z. B. LOA..., LMO..., LME..., LFL...
-
in Verbindung mit Ein-, 2-Drahtsteuerung oder 3-Punktreglern
schlagfestes, wärmebeständiges Kunststoffgehäuse
-
Steckklemmen für den elektrischen Anschluss
-
auskuppelbares, wartungsfreies Getriebe
-
interne Positionsanzeige
-
leicht einstellbare End- und Hilfsschalter zur Schaltpunkteinstellung
-
interne elektronische Schaltungen
-
Schutzart IP54
-
0,7...1,3 Nm
4...30 s
linksdrehend
SQN72...
Building Technologies Division
7
802
Werbung
Verwandte Anleitungen für Siemens SQN72.2A4A20
Inhaltszusammenfassung für Siemens SQN72.2A4A20
- Seite 1 SQN72… Stellantriebe Elektromotorische Stellantriebe für Luftklappen und Regelventile an Öl- und Gasbrennern kleiner bis mittlerer Leistung. SQN72... und dieses Datenblatt sind für Erstausrüster (OEM) bestimmt, die SQN72... in oder an ihren Produkten einsetzen! Anwendung/Merkmale Die Stellantriebe SQN72... sind für den Antrieb von Gas- und Luftklappen an Öl- und Gasbrennern kleiner und mittlerer Wärmeleistung konzipiert, zur lastabhängigen Regelung der Brennstoff- und Verbrennungsluftmenge: in Verbindung mit P-PI oder PID-Reglern, z.B.
- Seite 2 Warnhinweise Folgende Warnhinweise müssen beachtet werden, um Personen-, Sach- und Umweltschäden zu vermeiden! Nicht zulässig sind Eingriffe oder Veränderungen! Alle Tätigkeiten (Montage, Installation, Service usw.) müssen durch dafür qualifizierte Fachkräfte erfolgen Schalten Sie vor sämtlichen Arbeiten im Anschlussbereich die Spannungsversorgung allpolig ab.
- Seite 3 Ausführung Gehäuse in schlagfestem, wärmebeständigem Kunststoff. umschließt – den reversierbaren Synchronmotor mit dem auskuppelbaren Untersetzungsgetriebe – die Nockenwalze des Steuerteils – die Relais – je nach Typ – die Schalterpartie – über eine bestückte Leiterplatte mit den Anschlussklemmen verbunden Farbe: Getriebegehäuse dunkelgrau, Deckel hellgrau Stellantriebsmotor Reversierbarer und blockierfester Synchronmotor...
- Seite 4 ¹) (max.) AC 120 V AC 230 V +10 % -15 % +10 % -15 % Stk. Stk. 50...60 Hz 50...60 Hz Stellantriebe SQN72... / Drehrichtung links SQN72.2A4A20 SQN72.4A4A20 SQN72.2B4A20 SQN72.2C4A20 SQN72.2C4A21 SQN72.6C4A20 SQN72.6C4A11 SQN72.6C4A21 Legende ¹) Siehe Maßbilder ²) Angaben gültig für 50 Hz, bei 60 Hz sind die Laufzeiten ca.
- Seite 5 Technische Daten Stellantrieb Netzspannung AC 230 V –15%/+10% Netzfrequenz 50...60 Hz ±6% Stellantriebsmotor Synchronmotor Eigenverbrauch 6 VA Stellwinkel Max. 160°, Skalenbereich 0...130° Einbaulage Beliebig Schutzart IP54 nach DIN 40050, bei Verwendung der mitgelieferten Kabeleinführung und Verwendung von Kunststoffunterlegscheiben an den Befestigungsschrauben M gemäß...
- Seite 6 Technische Daten (Fortsetzung) End- und Hilfsschalter Anzahl Endschalter Anzahl Hilfsschalter Siehe Typenübersicht Betätigung Durch Nockenwalze, Nockenscheiben mit Farbkennung, siehe Schaltpläne. Schalter mit Feinjustierung: II und III Schaltspannung AC 24...250 V Rasterung der Nockenscheiben ohne Feinjustierung 1° mit Feinjustierung Stufenlos Max. zulässige Strombelastung bei cos = 0,9: (Werte in Klammern: Kurzzeitige Spitzenlast für max.
- Seite 7 Schaltpläne (Beispiel) Achtung! Alle folgenden Schaltpläne zeigen den Auslieferzustand in Startposition: - Endschalterposition II Zu - Spannungslos Nr. A LME22... 2 Stufen- oder modulierender Betrieb Vorlüftung bei Nennlastposition (NL) LME22... Thermostat oder ähnliches Gerät mit Umschaltkontakt (Zweidrahtsteuerung) bzw. 3-Punktregler für Stellimpulse AUF/ZU und Neutralposition Steckplatz, 4-polig...
- Seite 8 Schaltpläne (Beispiel) Nr. B LOA24.../LOA25.../LOA26.../LOA28.../LOA36.../LMO24.../LMO44... 2 Stufenbetrieb Vorlüftung bei Kleinlastposition (KL) Ohne Ölvorwärmer LOA24... / LOA25... / LOA26... / LOA28... / LOA36... Mit Ölvorwärmer: LMO24... / LMO44... Öffnet Ölvorwärmerkontakt (OW) im Betrieb, folgt Neustart QRB... Thermostat oder ähnliches Gerät mit Schließkontakt (Eindrahtsteuerung) Steckplatz, 4-polig...
- Seite 9 Schaltpläne (Beispiel) Nr. C LFL.../LGK16.../LAL.../LOK16... 2 Stufen oder modulierender Betrieb Vorlüftung bei Nennlastposition (NL) LFL... / LGK16... / LAL... / LOK16... Thermostat oder ähnliches Gerät mit Umschaltkontakt bzw. 3-Punktregler für Stellimpulse AUF/ZU und Neutralposition Brennstoffventil 2 (BV2) wird bei modulierendem Betrieb durch ein Gasregelventil (RV) ersetzt 6 4 7 8...
- Seite 10 Legende Nr. A Bezeichnung der internen Schaltung. Erscheint an 2. Stelle nach dem Punkt in der Typisierung I/II Endschalter III/IV/V Hilfsschalter Störungsfernanzeige (Alarm) Brennstoffventil Stufe 1 Brennstoffventil Stufe 2 Brennstoffventil Stufe 3 Externer Fernentriegelungstaster Ionisationsflammenfühler Flammensignal Gasdruckwächter Hauptschalter Kleinlast Phase Luftklappe Luftklappenposition Luftdruckwächter...
- Seite 11 (gemäß "Typenübersicht" Alle Wellen in Endschalterposition II ZU gezeichnet, entsprechend dem Auslieferzustand. Durchgangsloch Ø 5,3 mm Ausbrechöffnung Ø 5,3 mm 2016 Siemens AG Building Technologies Division, Berliner Ring 23, D-76437 Rastatt Änderungen vorbehalten! 11/11 Building Technologies Division CC1N7802de 13.05.2016...
