AtriCure cryoICE BOX Vorder- und Rückseite – Darstellungen und Nomenklatur
Darstellungen der cryoICE BOX-Vorderseite (Abbildung 1) und -Rückseite (Abbildung 2) sind
nachfolgend zu finden.
1.
Aktivierungstaste
2.
N
O-Manometer-Anzeige
2
3.
Reset (Zurücksetzen) der
N
O-Manometer-Anzeige
2
4.
Ablations-Timer-Anzeige
5.
Ablations-Timer herabsetzen
6.
Ablations-Timer erhöhen
7.
cryoICE-Sondentemperatur
8.
Künftiger Sondenanschluss

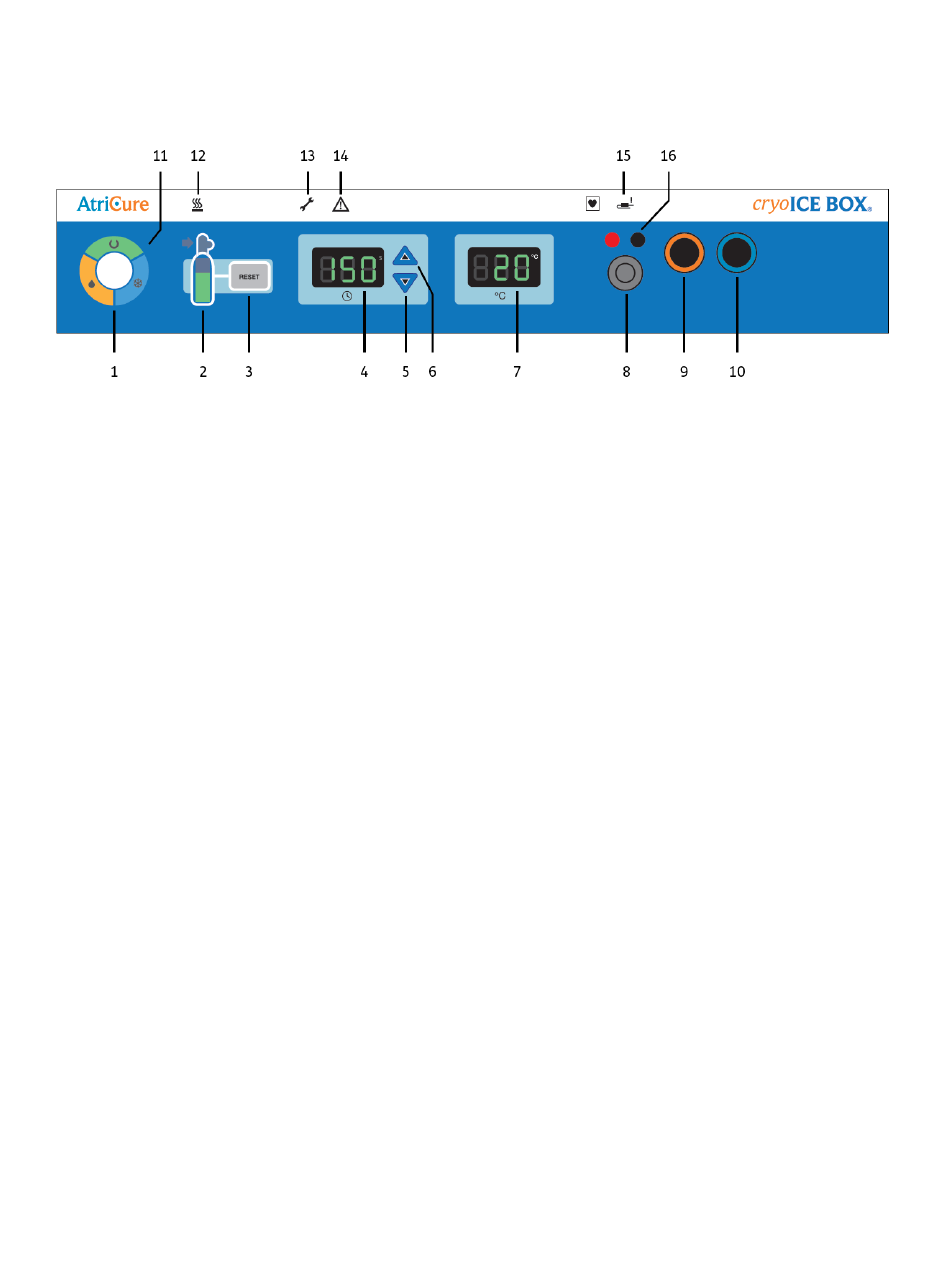

Abbildung 1: AtriCure cryoICE BOX-Vorderseite
9.
Gasauslassanschluss der cryoICE-Sonde
10. Gaseinlassanschluss der cryoICE-Sonde
11. Ablationsstatusanzeige
12. Zylinder-Heizbandanzeige
13. Anzeige „Wartung erforderlich"
14. Systemfehler-Anzeige
15. Thermoelement-Einschaltanzeige
16. cryoICE-Sonden-Thermoelement-Eingänge
2
