Das AtriCure Cryo Modul
Dieser Abschnitt enthält eine detaillierte Beschreibung des ACM, einschließlich seiner Funktion und
Betriebsmerkmale.
• Das ACM ist ein elektromechanisches kryogenes Chirurgie-System, das kryogenes Distickstoffmonoxid
(N
O) über eine Energiequelle an eine SONDE liefert, um Ablationslinien durch Gewebe zu erzeugen.
2
Das ACM umfasst SONDEN zum Einmalgebrauch, Komponenten und Zubehörteile. Das ACM bietet eine
kontrollierte Temperatur zur Läsionserzeugung unter –40 °C (–40 °F) mit typischen Betriebsbereichen
zwischen –50 °C und –70 °C (–58 °F bis –94 °F).
• Zusammen mit der Aktivierungstaste auf der Frontkonsole des ACM kann auch ein Zubehör-Fußschalter
verwendet werden, um den Kryo-Ablationszyklus zu aktivieren und zu beenden.
• Das ACM ist so konzipiert, dass es nur mit den AtriCure-SONDEN betrieben werden kann. Ausführliche
Informationen zur Verwendung und eine Beschreibung finden Sie in der Gebrauchsanweisung der
AtriCure-SONDEN.
AtriCure Cryo

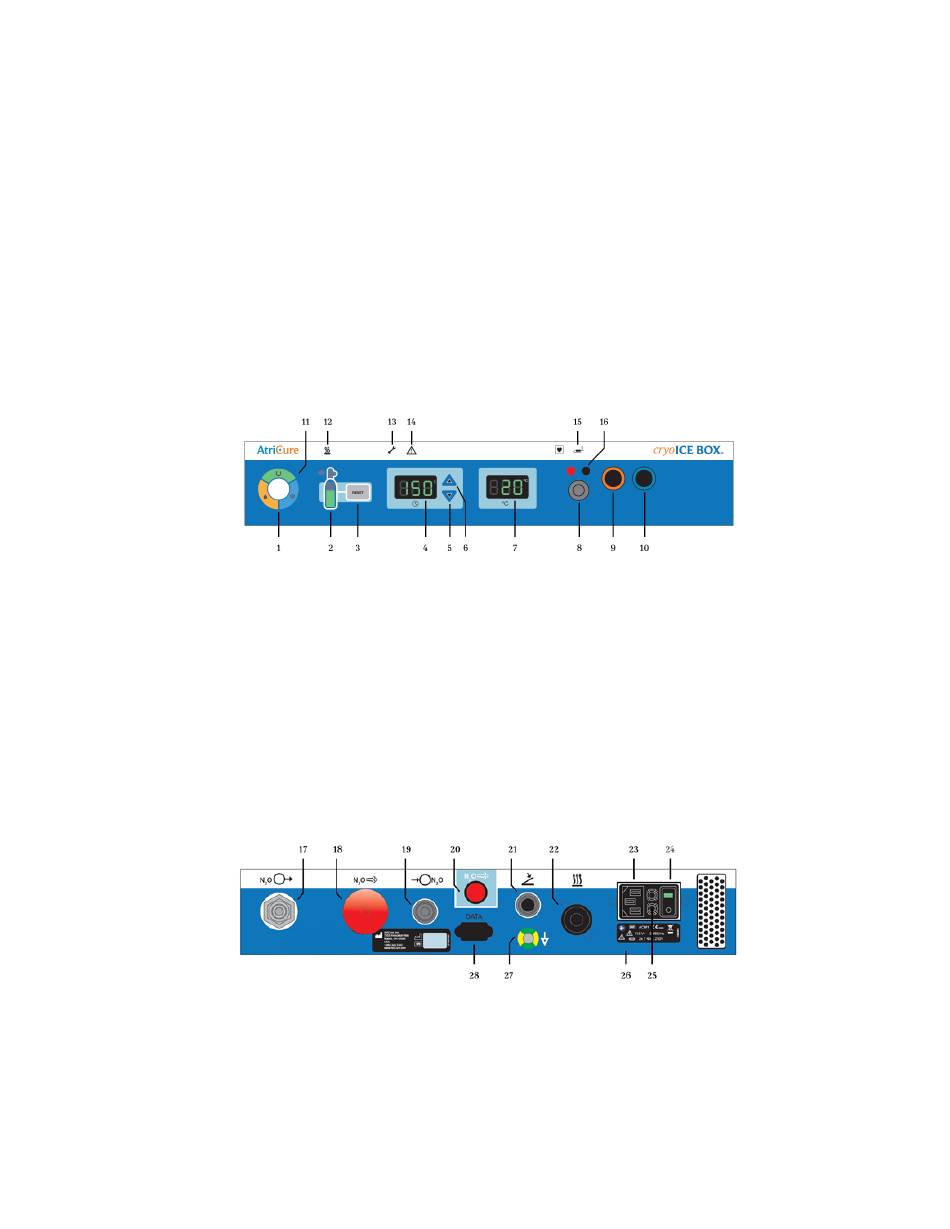

Modul-Frontkonsole und -Rückseite – Abbildungen und Nomenklatur
Abbildungen der ACM-Frontkonsole (Abbildung 2) und -Rückseite (Abbildung 3) sind unten dargestellt.
1. Aktivierungstaste
2. Anzeige des N
O-Gasmanometers
2
3. Rückstellung (RESET) der N
4. Ablationszeitanzeige
5. Ablationszeit verkürzen
6. Ablationszeit erhöhen
7. Temperaturanzeige der SONDE
8. Zukünftige SONDEN-Verbindung
Abbildung 3: Rückseite des AtriCure Cryo Modul-Systems – International
17. N
O-Auslass-Anschluss
2
18. Manueller N
O-Auslassknopf
2
19. N
O-Einlass-Anschluss
2
20. N
O-Auslassschalter
2
21. Fußschalter-Anschluss
22. Heizmatten-Anschluss
Abbildung 2: Frontkonsole des AtriCure Cryo Moduls
O-Gasmanometer-Anzeige 11. Ablationsstatusanzeige
2
9. Gasauslass-Anschluss der SONDE
10. Gaseinlass-Anschluss der SONDE
12. Anzeige der Flaschenheizmatte
13. Anzeige erforderliche Wartung
14. Systemfehler
15. Anzeige Thermoelement offen
16. Thermoelement-Anschlüsse der SONDE
23. Netzanschluss
24. Netzschalter
25. Standort der Netzsicherung
26. ACM-Typenschild mit Spannungswert
27. Potentialausgleichsklemme
28. RS232-Datenanschluss
3
2023-04 | IFU-0094.A | de
