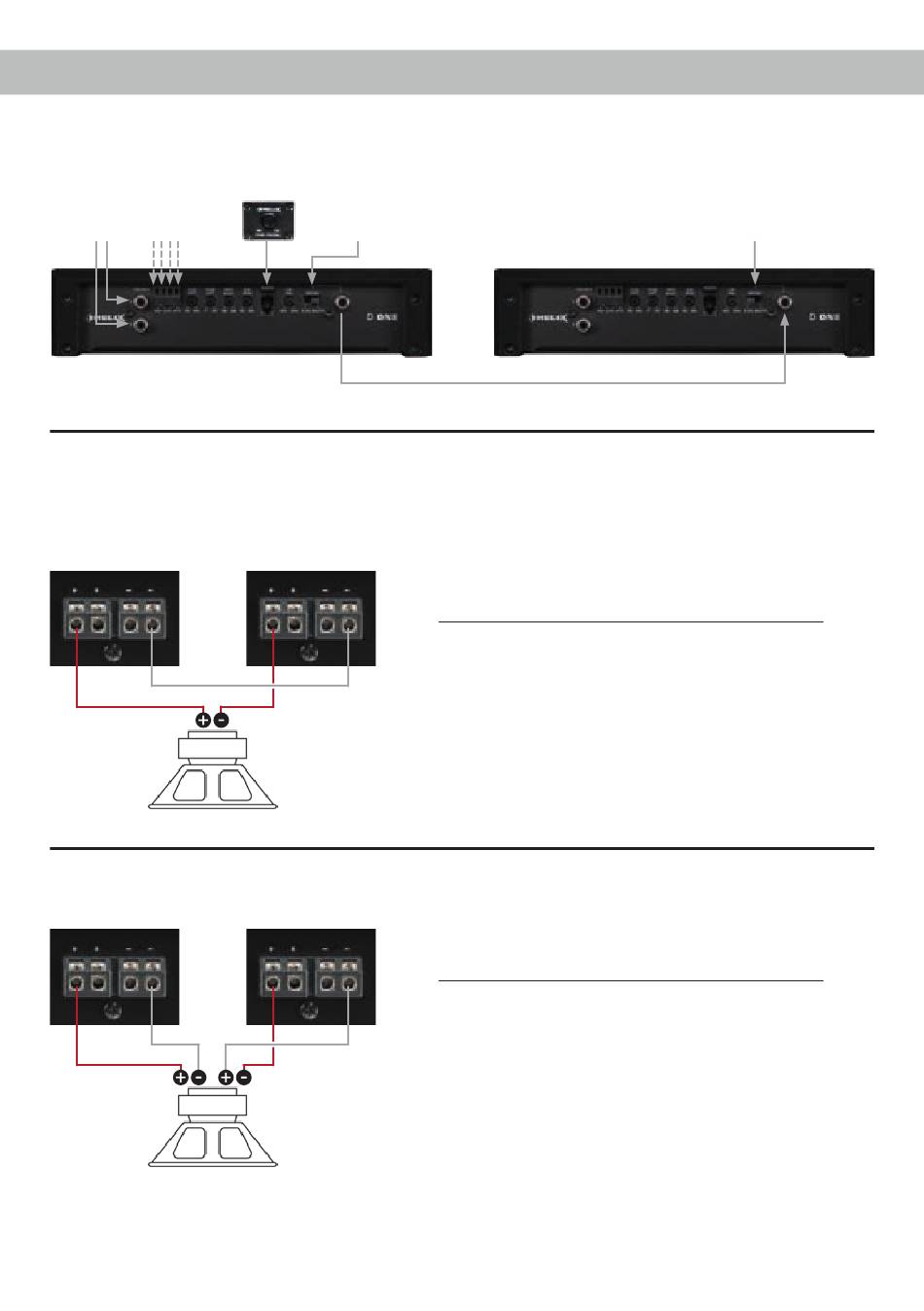

Konfigurationsbeispiele für den Master / Slave Modus
Master
Signal vom Radio
(Cinch oder Highlevel)
Master
Master
Achtung: Die zweite
schwingspule muss am „Slave-Ver-
stärker" mit umgekehrter Polung ange-
schlossen werden!
Verstärkeranschluss im Master / Slave Modus
Schalterstellung:
Master
Lautsprecheranschluss im Master / Slave Modus
Slave
Slave
Subwoofer-
Cinchkabel
Ein Subwoofer mit einer Schwingspule
(Single Voice Coil)
Maximale Ausgangsleistung dieser Konfiguration:
1 x 4 Ohm: 645 / 1.290 Watt
1 x 2 Ohm: 910 / 1.820 Watt
Hinweis: Die negativen Lautsprecherausgänge des
Verstärkers müssen in dieser Konfiguration miteinander
verbunden werden. Hierzu sollte der selbe Kabelquer-
schnitt gewählt werden, welcher auch für den Anschluss
des Subwoofers genutzt wird.
Ein Subwoofer mit Doppelschwingspule
(Dual Voice Coil)
Maximale Ausgangsleistung dieser Konfiguration:
2 x 4 Ohm: 400 / 800 Watt
2 x 2 Ohm: 680 / 1.360 Watt
2 x 1 Ohm: 1.060 / 2.120 Watt
Hinweis: Bei diesem Konfigurationsbeispiel ist auch im
Master / Slave Modus eine 1 Ohm Konfiguration mög-
lich, jedoch nicht empfehlenswert!
Slave
Schalterstellung:
Slave
