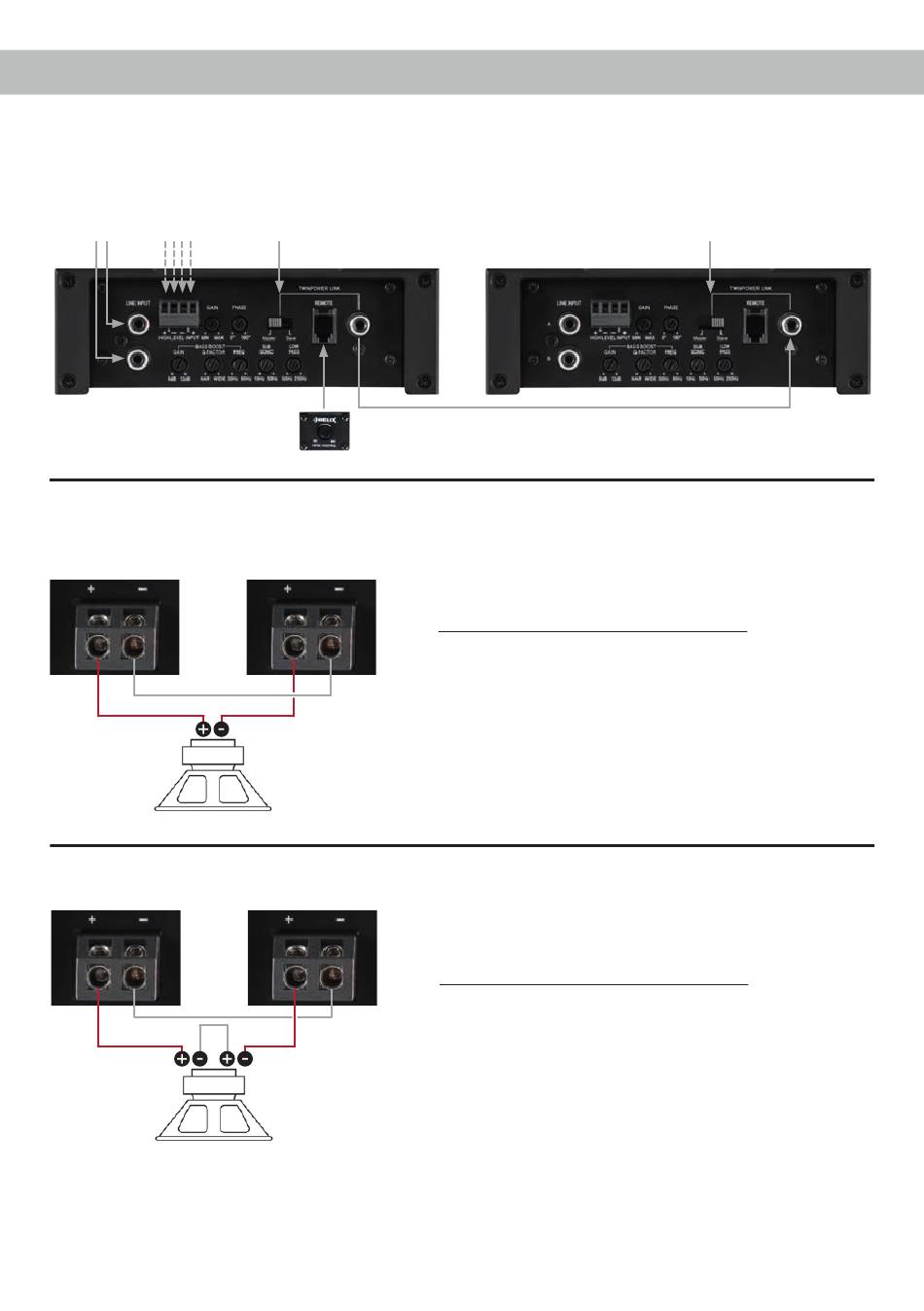

Konfigurationsbeispiele für den TwinPower-Betrieb
Master
Signal vom Radio
(Cinch oder Highlevel)
Master
Master
Verstärkeranschluss im TwinPower Link-Betrieb
Schalterstellung:
Master
Lautsprecheranschluss im TwinPower Link-Betrieb
Slave
Slave
Cinchkabel
Ein Subwoofer mit einer Schwingspule
(Single Voice Coil)
RMS-Ausgangsleistung <= 1% THD+N:
1 x 4 Ohm: 1.400 Watt
1 x 2 Ohm: 2.060 Watt
Hinweis: Die negativen Lautsprecherausgänge des
Verstärkers müssen in dieser Konfiguration miteinander
verbunden werden. Hierzu sollte der selbe Kabelquer-
schnitt gewählt werden, welcher auch für den Anschluss
des Subwoofers genutzt wird.
Ein Subwoofer mit Doppelschwingspule
im Reihenbetrieb
(Dual Voice Coil)
RMS-Ausgangsleistung <= 1% THD+N:
2 x 4 Ohm: 800 Watt
2 x 2 Ohm: 1.400 Watt
2 x 1 Ohm: 2.060 Watt
Hinweis: Die negativen Lautsprecherausgänge des
Verstärkers müssen in dieser Konfiguration miteinander
verbunden werden. Zudem muss der Minuspol der er-
sten Schwingspule muss mit dem Pluspol der zweiten
Schwingspule verbunden werden. Hierzu sollte der sel-
be Kabelquerschnitt gewählt werden, welcher auch für
den Anschluss des Subwoofers genutzt wird.
Slave
Schalterstellung:
Slave
