HELIX D ONE Bedienungsanleitung Seite 8

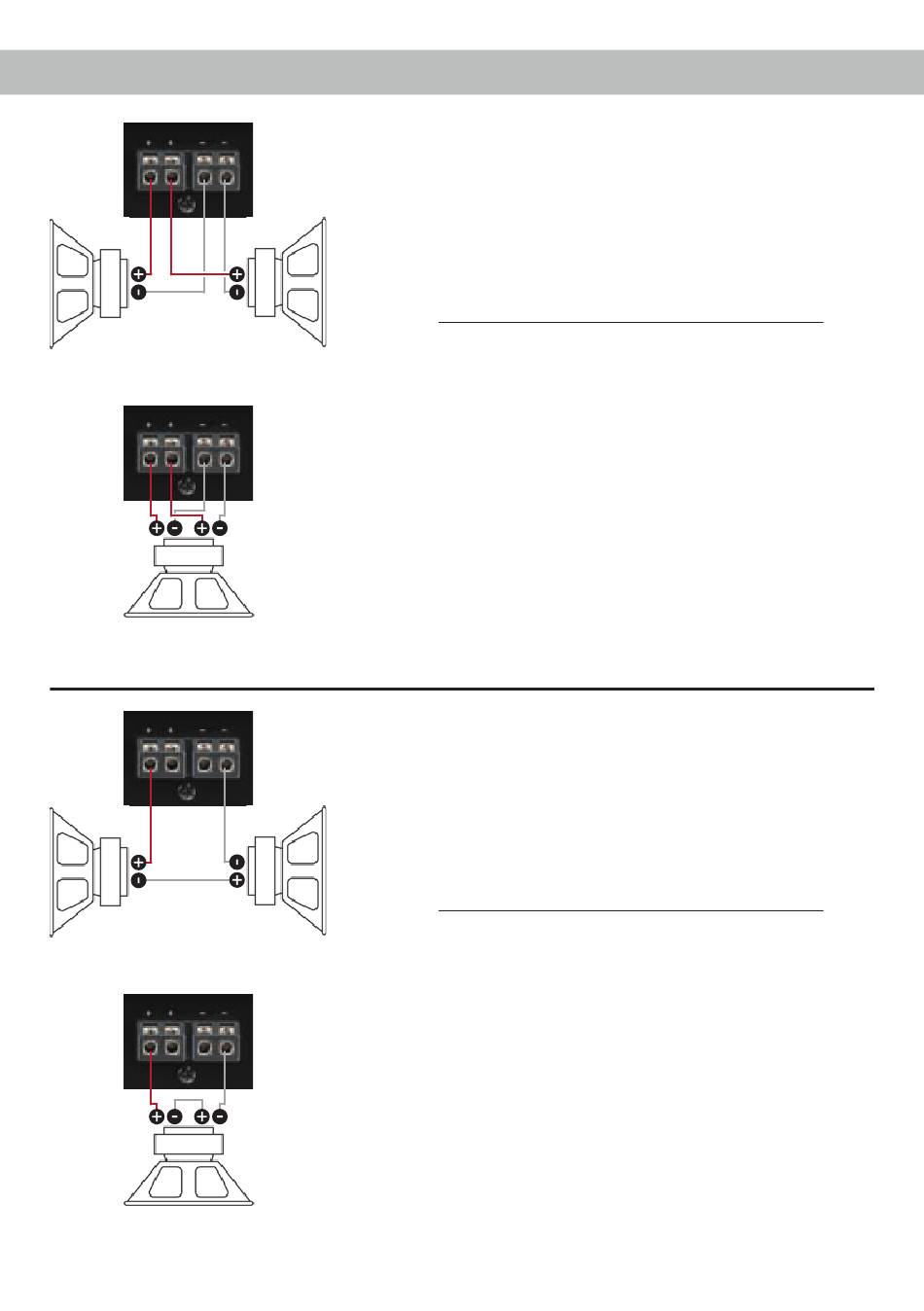

Konfigurationsbeispiele
Zwei Subwoofer mit einer
Schwingspule
(Single Voice Coil)
Ein Subwoofer mit
Doppelschwingspule
(Dual Voice Coil)
Zwei Subwoofer mit einer
Schwingspule
(Single Voice Coil)
Ein Subwoofer mit
Doppelschwingspule
(Dual Voice Coil)
8
Parallelbetrieb
Zwei Subwoofer mit einer Schwingspule (Single Voice
Coil) oder ein Subwoofer mit Doppelschwingspule (Dual
Voice Coil) werden parallel geschaltet.
Hinweis: Die Parallelschaltung von zwei Schwingspulen
führt zur Halbierung der Impedanz!
Maximale Ausgangsleistung dieser Konfiguration:
Zwei Subwoofer mit 1 x 4 Ohm entsprechen einer
Gesamtimpedanz von 2 Ohm: 340 / 680 Watt
Ein Subwoofer mit 2 x 4 Ohm entspricht ebenso einer
Gesamtimpedanz von 2 Ohm: 340 / 680 Watt
Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer
Gesamtimpedanz von 1 Ohm: 530 / 1.060 Watt
Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer
Gesamtimpedanz von 1 Ohm: 530 / 1.060 Watt
Hinweis: Das Parallelschalten von 1 Ohm Schwingspu-
len führt zu Abschaltung des Verstärkers.
Reihenbetrieb
Zwei Subwoofer mit einer Schwingspule (Single Voice
Coil) oder ein Subwoofer mit Doppelschwingspule (Dual
Voice Coil) werden in Reihe geschaltet.
Hinweis: Die Reihenschaltung von zwei Schwingspulen
führt zur Verdopplung der Impedanz!
Maximale Ausgangsleistung dieser Konfiguration:
Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer
Gesamtimpedanz von 4 Ohm: 200 / 400 Watt
Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer
Gesamtimpedanz von 4 Ohm: 200 / 400 Watt
Zwei Subwoofer mit 1 x 1 Ohm entsprechen einer
Gesamtimpedanz von 2 Ohm: 340 / 680 Watt
Ein Subwoofer mit 2 x 1 Ohm entspricht ebenso einer
Gesamtimpedanz von 2 Ohm: 340 / 680 Watt
Hinweis: Die Reihenschaltung von 4 Ohm Sub woofern
führt zu einer sehr geringen Ausgangsleistung des
Verstärkers und ist daher nicht empfehlenswert!
