Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der gesamten Car-
Hifi Anlage (D ONE = max. 60 A RMS bei 12 V
Bordnetz).
Verwenden Sie bei kurzen Leitungen (< 1 m)
einen Querschnitt von mindestens 10 mm². Bei
längeren Leitungen empfehlen wir einen Quer-
schnitt von 16 mm² bis 25 mm².
Das Massekabel (gleicher Querschnitt wie
das +12 V Kabel) muss an einem blanken,
von Lackresten befreiten Massepunkt des
Kfz-Chassis oder direkt an dem Minuspol der
Autobatterie angeschlossen werden.
5. Anschluss des Remote-Eingangs
Der Remote-Eingang (REM) muss mit dem Re-
mote-Ausgang des Radios verbunden sein, so-
fern die Vorverstärkereingänge des Verstärkers
als Signaleingänge genutzt werden. Es wird
dringend davon abgeraten, den Remote-Ein-
gang des Verstärkers über das Zündungsplus
des Fahrzeugs zu steuern, um Störgeräusche
beim Ein- und Ausschalten zu vermeiden. Bei
Verwendung des Highlevel-Eingangs ( Highlevel
Input) muss der Remote-Eingang nicht belegt
werden, sofern das angeschlossene Radio
über BTL-Ausgangsstufen verfügt.
6. Anschluss eines Verstärkers im Master / Sla-
ve Modus (optional)
Um den Verstärker mit einem weiteren D ONE
Verstärker zu verschalten führen Sie die fol-
genden Schritte durch.
1. Definieren Sie den Verstärker, welcher mit
der Signalquelle (Radio) verbunden ist, als
Master, indem Sie den Master / Slave Modus
Konfigurationsbeispiele
Schalter auf „Master" stellen (siehe Seite 5,
Punk 9; Master / Slave Modus).
2. Stellen sie den Master / Slave Modus Schal-
ter des anderen Verstärkers auf „Slave".
3. Verbinden Sie mit einem Cinchkabel den
Mono Cinch In- / Output der beiden Verstär-
ker (siehe Seite 10, Punkt 10; Mono Cinch
In- / Output).
4. Nehmen Sie sämtliche Filtereinstellungen
am „Master-Verstärker" vor. Alle Filterein-
stellungen des Verstärkers im Slave Modus
werden automatisch deaktiviert.
Konfigurationsbeispiele finden Sie auf Seite 9.
7. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge können direkt mit
den Lautsprecherleitungen verbunden werden.
Hinweis: Die Lautsprecherausgänge sind in-
tern parallel geschaltet. D.h. an beiden Plus-
Ausgängen (+) bzw. beiden Minus-Ausgän-
gen (-) liegt jeweils das gleiche Signal an.
Verbinden Sie niemals die Lautsprecherlei-
tungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dies kann Ihren Verstärker zerstören.
Sofern Sie zwei Lautsprecher parallel anschlie-
ßen, achten Sie bitte darauf, dass die Phase
identisch ist, d.h. Plus zu Plus und Minus zu
Minus. Vertauschen von Plus und Minus hat
einen Totalverlust der Basswiedergabe zur Fol-
ge. Der Pluspol ist bei den meisten Lautspre-
chern gekennzeichnet. Die Gesamtimpedanz
darf 1 Ohm nicht unterschreiten (2 Ohm im Ma-
ster / Slave Modus), da sonst die Schutzschal-
tung des Verstärkers aktiviert wird. Beispiele
für den Lautsprecheranschluss finden Sie auf
Seite 7 ff.

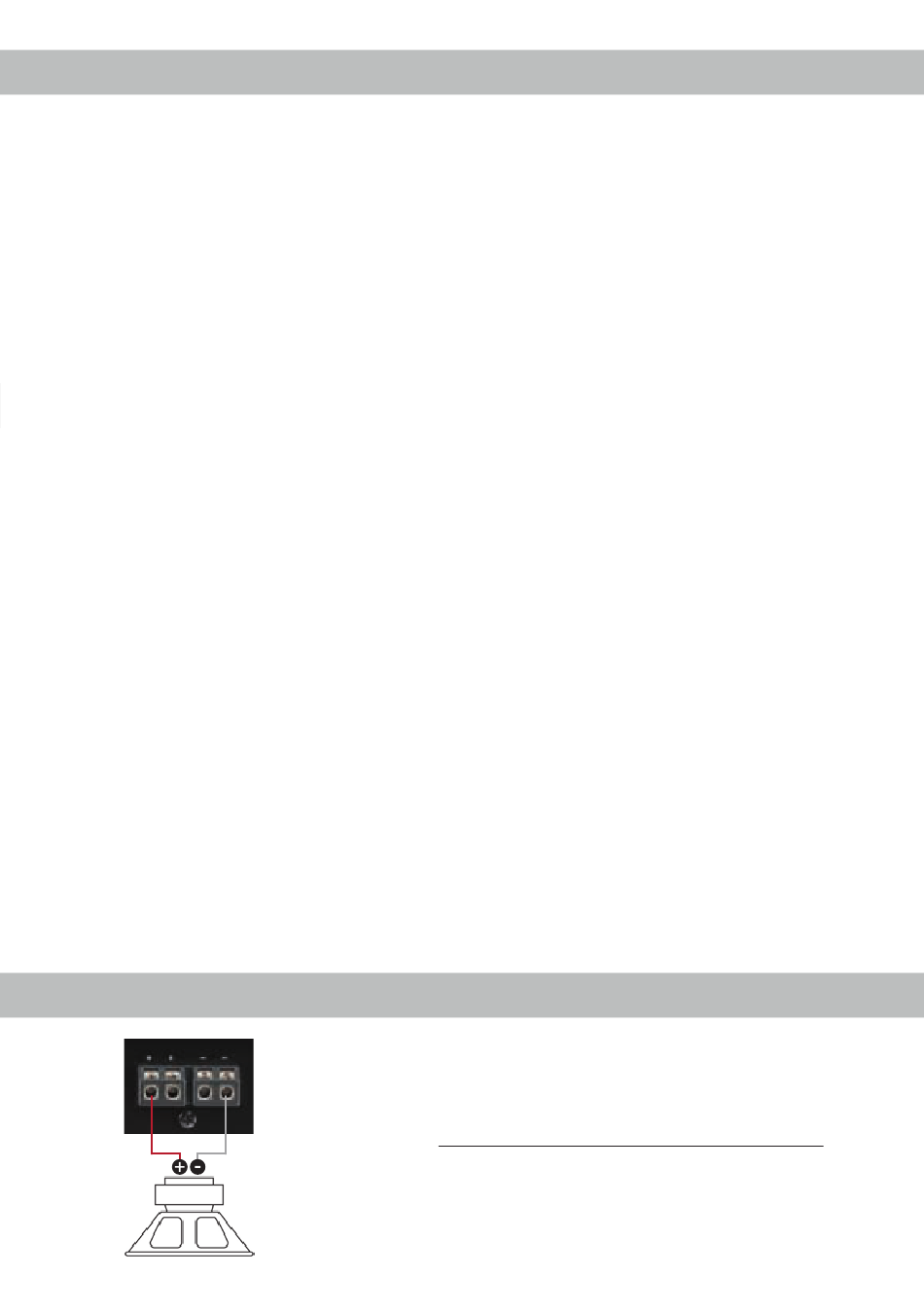

Mono
Subwoofer mit einer Schwingspule (Single Voice Coil)
Maximale Ausgangsleistung dieser Konfiguration:
1 x 4 Ohm: 200 / 400 Watt
1 x 2 Ohm: 340 / 680 Watt
1 x 1 Ohm: 530 / 1.060 Watt
7
