- Passenden Einbauort wählen. Dabei sicherstellen, daß ausreichend Frei-
raum vorhanden ist
- 10 mm Bohrung anbringen und Schalter einsetzen und verschrauben
- Stellung des Bedienhebels mittels des Kreuzgelenks so anpassen, daß
dieser möglichst bedienbar ist, ohne daß die Hand vom Lenkrad genom-
men werden muß
C) Elektrischer Anschluß
- Trennen Sie das braune Kabel des zur Elektronik führenden Kabel-
baumes in einer Länge von ca. 300 mm hinter dem Kontakt ab
- Befestigen Sie die beiliegenden Kontakthülsen an beiden entstandenen
Kabelenden
- Gehen Sie weiter vor, wie in dem Anschlußplan beschrieben
- Isolieren Sie das grüne und graue Kabel des Kabelbaumes der Elektronik
Anschlußbild siehe nächste Seite

2. Bedienung

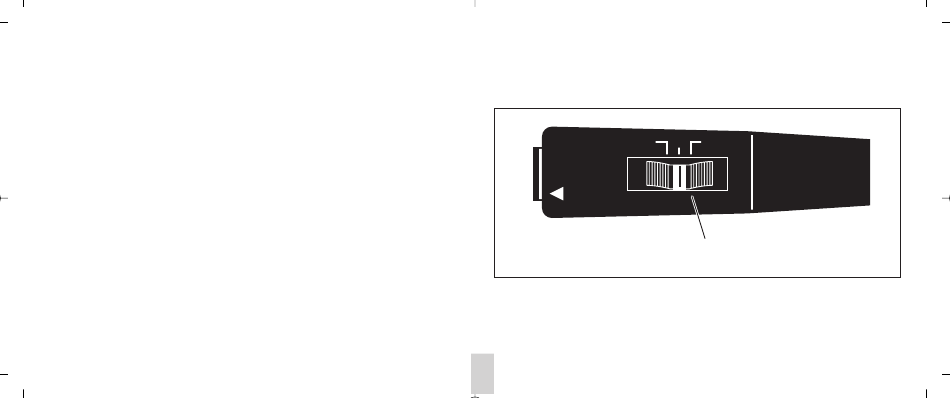

Bedienelemente
RESUME-ACCEL
A
SET
COAST
A Taster
B Schieber
3
ON
OFF
B
